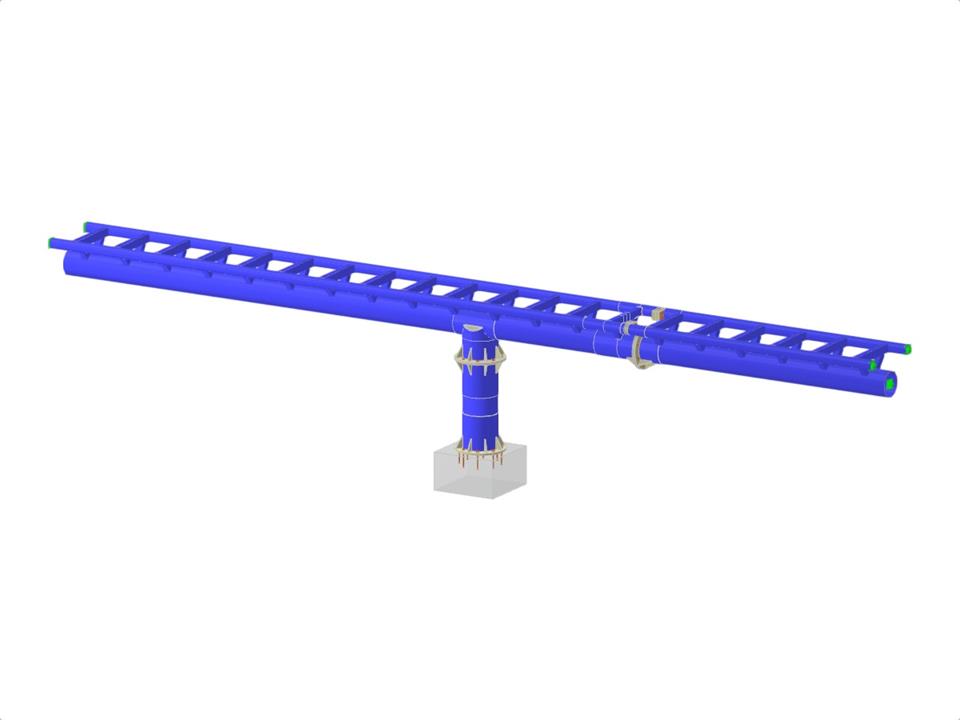

Questo modello rappresenta una parte della struttura continua di una rotaia tubolare. La geometria generale è stata creata con la parametrizzazione. I carichi di campo uniformi e alternati e la temperatura sono forniti come esempi di carico. Inoltre, sono stati implementati vari collegamenti in acciaio come esempi (una base di una colonna di tubo tondo con irrigidimenti, un'ala di tubo tondo con irrigidimenti, un collegamento di tubo tondo da un diametro maggiore a uno più piccolo, un'ala di tubo tondo con irrigidimenti asimmetrici, un'ala di tubo asimmetrica , collegamenti saldati di sezioni cave).
Guida tubolare con esempi di giunti in acciaio
Numero di nodi | 183 |
Numero di linee | 151 |
Numero di aste | 151 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 7 |
Nr. di combinazioni di carico | 19 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 1,922 t |
Dimensioni (metriche) | 12.000 x 3.000 x 0.900 m |
Dimensioni (imperiali) | 39.37 x 9.84 x 2.95 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
