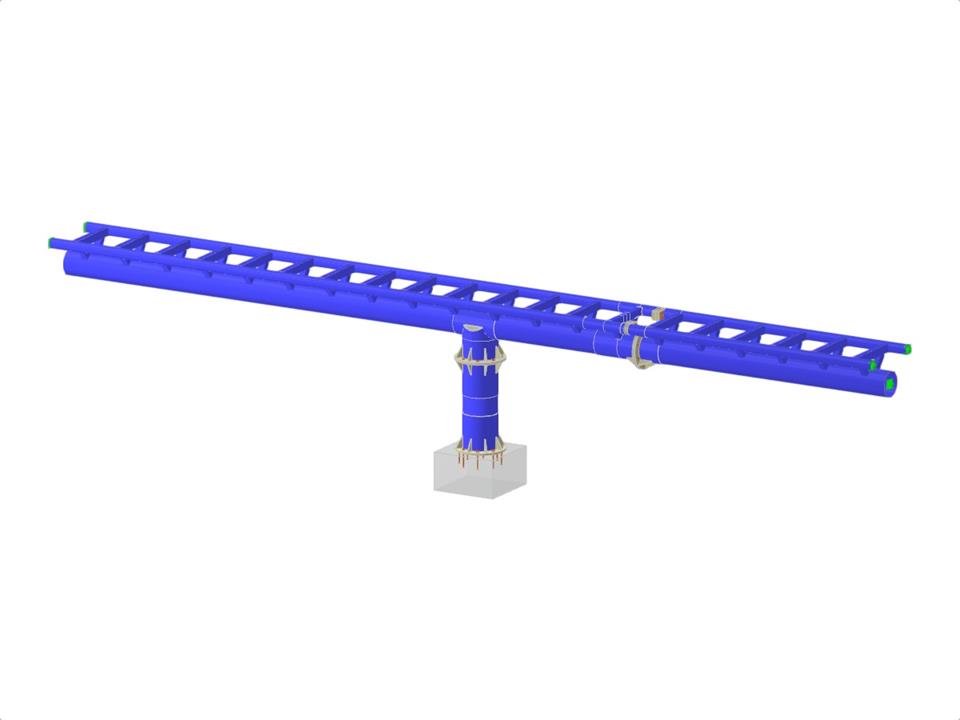

Este modelo representa uma parte da estrutura contínua de um carril tubular. A geometria geral foi criada com parametrização. Cargas de campo uniformes ou alternadas assim como temperaturas são dados como exemplos de cargas. Além disso, foram implementadas várias ligações em aço como exemplos (base de pilar de tubo redondo com reforços, banzo de tubo redondo com reforços, ligação de tubo redondo de diâmetro maior para menor, banzo de tubo redondo com reforços assimétricos, banzo de tubo assimétrico , ligações soldadas de secções ocas).
Carril tubular com exemplos de ligações de aço
Número de nós | 183 |
Número de linhas | 151 |
Número de barras | 151 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 7 |
Número de combinações de cargas | 19 |
Número de combinações de resultados | 0 |
Peso total | 1,922 t |
Dimensões (métricas) | 12,000 x 3,000 x 0,900 m |
Dimensões (imperial) | 39.37 x 9.84 x 2.95 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
