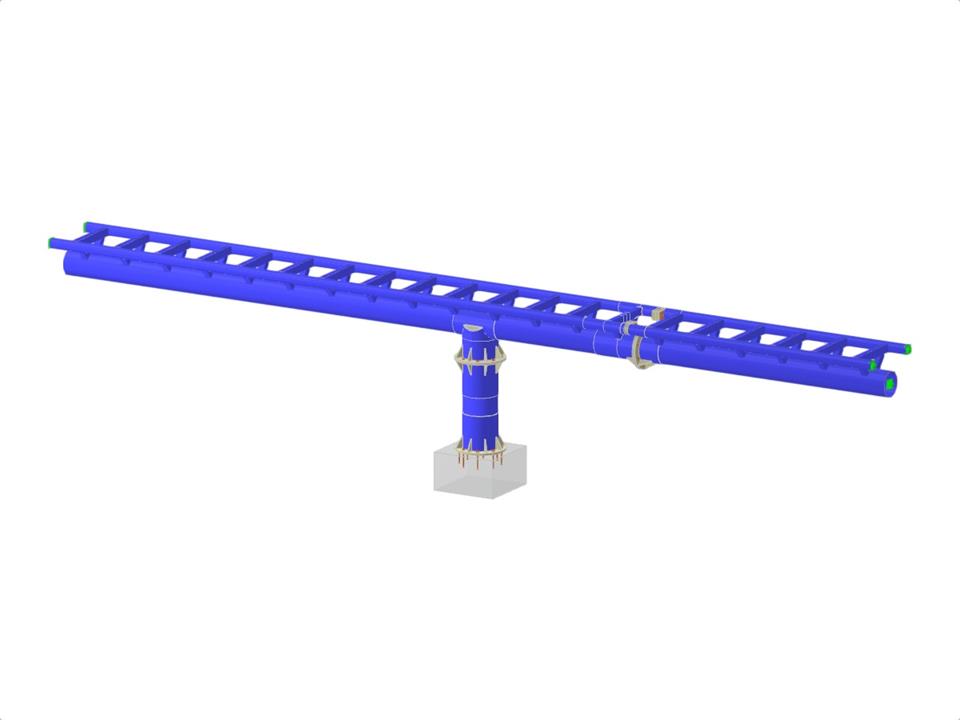

Este modelo representa una parte de la estructura continua de un carril tubular. La geometría general se creó con la parametrización. Las cargas de campo uniformes y alternas, así como la temperatura, se proporcionan como ejemplos de carga. Además, se han implementado varias conexiones de acero como ejemplos (una base de columna de tubo redondo con rigidizadores, un ala de tubo redondo con rigidizadores, una conexión de tubo redondo de un diámetro mayor a un diámetro menor, un ala de tubo redondo con rigidizadores asimétricos, un ala de tubo redondo con rigidizadores asimétricos , conexiones soldadas de secciones huecas).
Carril tubular con ejemplos de uniones de acero
| Número de nudos | 183 |
| Número de líneas | 151 |
| Número de barras | 151 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 19 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.922 t |
| Dimensiones (métricas) | 12,000 x 3,000 x 0,900 m |
| Dimensiones (imperiales) | 39.37 x 9.84 x 2.95 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
