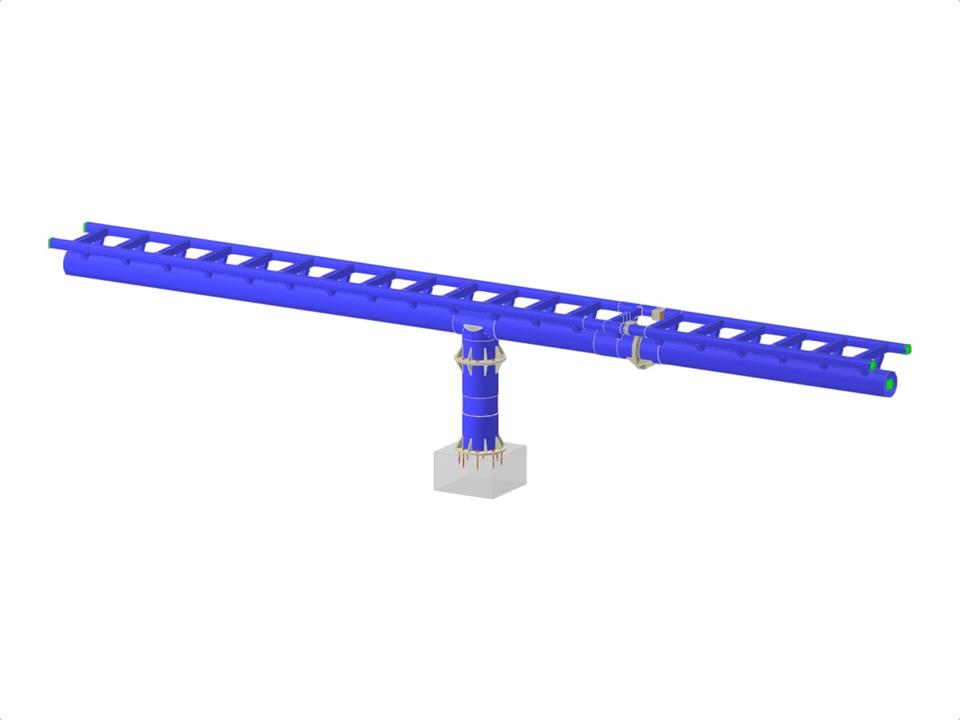

该模型展示了空心钢轨的连续结构的一部分。 创建的基本几何尺寸带参数化。 示例中有均匀、交变场荷载以及温度。 此外,已经实现了各种钢结构连接节点(带加劲的圆管柱脚、带加劲的圆管翼缘、圆管从大直径到小直径的连接、带不对称加劲的圆管翼缘、不对称圆管翼缘。 , 空心截面的焊接连接)。
钢管节点示例
节点数目: | 183 |
线的数目 | 151 |
杆件数目: | 151 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 7 |
荷载组合数目 | 19 |
结果组合数目 | 0 |
总重量 | 1,922 t |
翘曲区域尺寸 | 12.000 x 3.000 x 0.900 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
