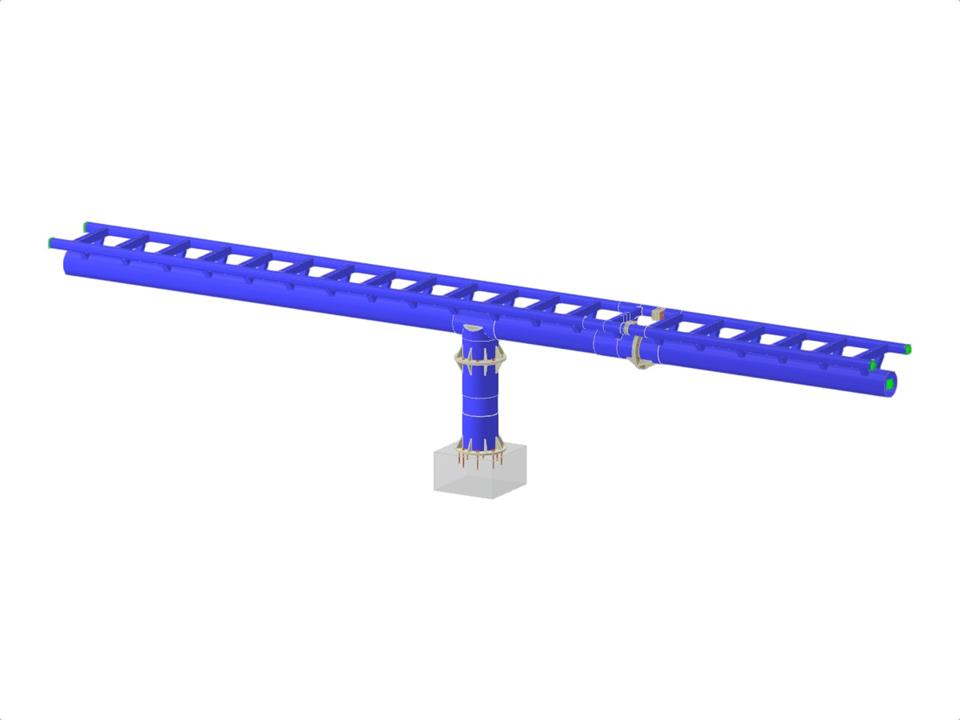

Tento model představuje část spojité konstrukce trubkové kolejnice. Obecná geometrie byla vytvořena pomocí parametrizace. Jako příklady zatížení uvádíme konstantní a střídavá zatížení pole a teplotu. Dále byly jako příklady použity různé ocelové přípoje (kruhová patka sloupu s výztuhami, kruhový trubkový pás s výztuhami, kruhový trubkový spoj s větším průměrem na menší, kruhový trubkový spoj s nesymetrickými výztuhami, nesymetrický trubkový pás , svařované spoje dutých profilů).
Trubková kolejnice s příklady ocelových přípojů
Počet uzlů | 183 |
Počet linií | 151 |
Počet prutů | 151 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 7 |
Počet kombinací zatížení | 19 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 1,922 t |
Rozměry (metrické) | 12,000 x 3,000 x 0,900 m |
Rozměry (imperiální) | 39.37 x 9.84 x 2.95 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
