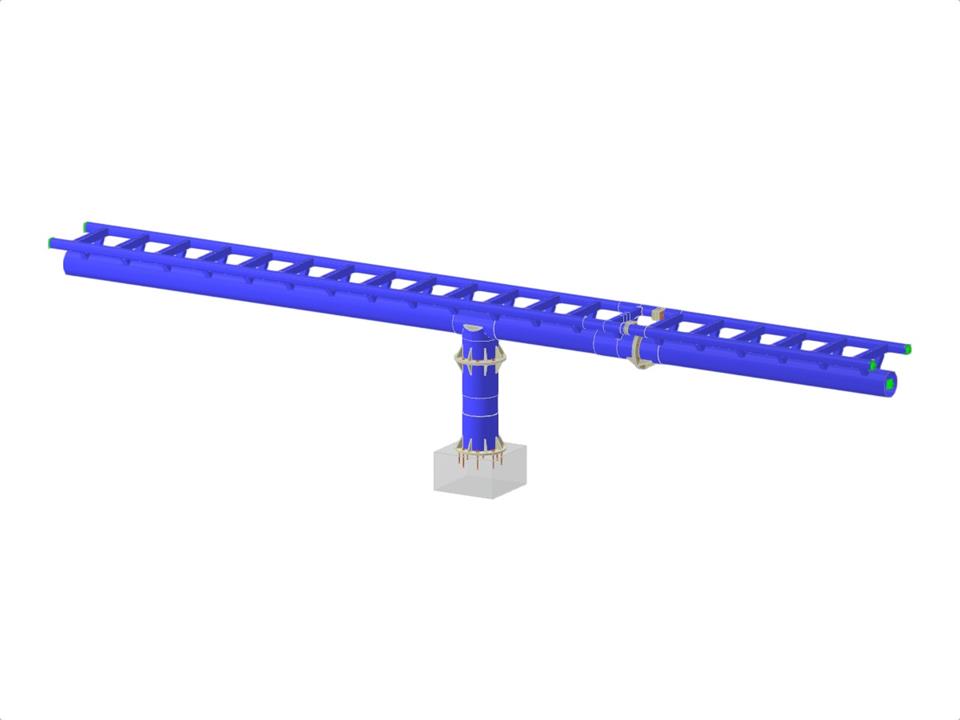

Данная модель представляет собой часть непрерывной конструкции трубчатого рельса. Общая геометрия была создана с параметризацией. В качестве примера нагрузок приводятся равномерные и знакопеременные нагрузки, а также температура. Кроме того, в качестве примера были реализованы различные стальные соединения (круглое трубчатое основание колонны с элементами жесткости, круглая трубчатая полка с элементами жесткости, круглое трубчатое соединение от большего диаметра к меньшему, круглая трубчатая полка с несимметричными элементами жесткости, несимметричный трубчатый пояс , сварные соединения пустотелых профилей).
Трубчатый рельс с примерами стальных соединений
Количество узлов | 183 |
Количество линий | 151 |
Количество стержней | 151 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 19 |
Количество расчетных сочетаний | 0 |
Общий вес | 1,922 t |
Размеры (метрические) | 12,000 x 3,000 x 0,900 m |
Размеры (имперские) | 39.37 x 9.84 x 2.95 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
