Odnosi się to do złożonego zachowania, które występuje, gdy elementy konstrukcyjne, w szczególności pręty stalowe, są połączone w połączeniach. Interakcja ta obejmuje przeniesienie sił - takich jak siły osiowe, momenty zginające, siły tnące i momenty skręcające - pomiędzy połączonymi prętami a samym połączeniem.
Zasadniczo, JSI podkreśla, w jaki sposób sztywność połączeń, na przykład w połączeniach stalowych, wpływa na ogólne zachowanie konstrukcji. Ponieważ połączenia nie są idealnie sztywne, mogą odkształcać się pod obciążeniem, wpływając na rozkład sił wewnętrznych, momentów i przemieszczeń w układzie. Dlatego dokładne uwzględnienie JSI jest niezbędne do precyzyjnego rozkładu obciążeń, zapobiegania potencjalnym uszkodzeniom konstrukcji oraz zapewnienia, że konstrukcja jest zgodna z odpowiednimi przepisami i normami.
Dlaczego ważne jest uwzględnienie interakcji konstrukcji z połączeniem?
1. Dokładny rozkład obciążenia
Podstawowym celem uwzględniania JSI w modelowaniu i obliczeniach jest dokładny rozkład sił w konstrukcji. Jeżeli zachowanie połączenia nie zostanie poprawnie uwzględnione, siły przenoszone między połączonymi prętami mogą zostać błędnie obliczone, co może prowadzić do błędnych wyników obliczeń. Na przykład, podczas wymiarowania połączenia belka-słup, należy uwzględnić sposób, w jaki siła osiowa w słupie i moment zginający w belce są przenoszone przez połączenie. Zignorowanie tej interakcji może prowadzić do przeszacowania lub niedoszacowania sił w sąsiednich prętach, co z kolei może prowadzić do powstania niebezpiecznej konstrukcji.
2. Stateczność i bezpieczeństwo konstrukcji
Bazując na poprzednim punkcie, połączenia mają decydujący wpływ na rozkład sił i momentów bocznych. Dokładne odwzorowanie zachowania połączenia ma kluczowe znaczenie dla odporności konstrukcji na niestateczność, taką jak nadmierne ugięcia lub wyboczenie. Interakcja połączenia z konstrukcją (JSI) nabiera szczególnego znaczenia w przypadku obciążeń dynamicznych lub sejsmicznych, ponieważ znacząco wpływa na ogólną stateczność. W konstrukcjach przenoszących momenty, szczególnie istotna jest zdolność połączenia' do przenoszenia sił obrotowych. Niewłaściwe uwzględnienie tych interakcji może skutkować katastrofalnymi uszkodzeniami połączeń, zagrażającymi całej integralności konstrukcji.
3. Optymalizacja wykorzystania materiału
Właściwe modelowanie JSI pozwala na optymalizację zużycia materiału poprzez zapewnienie, że połączenia i połączone pręty są zaprojektowane z wystarczającą nośnością, ale nie są przeszacowane. Przeszacowanie sił w połączeniu może skutkować powstaniem połączeń większych niż to konieczne, prowadząc do wzrostu kosztów materiałów. Z drugiej strony, niedoszacowanie sił może prowadzić do niebezpiecznych obliczeń. Osiągnięcie prawidłowego bilansu zmniejsza ogólne zużycie materiałów i koszty budowy.
4. Zgodność z normą
Normy projektowe, takie jak Eurokod, AISC i inne normy lokalne, wymagają szczególnego uwzględnienia w zachowaniu połączeń w różnych warunkach obciążenia. Normy stanowią wytyczne dotyczące projektowania i testowania połączeń w konstrukcjach stalowych w celu zapewnienia bezpieczeństwa i wydajności. Zignorowanie JSI może prowadzić do niezgodności z tymi przepisami, co może skutkować uszkodzeniem konstrukcji, kosztownymi naprawami, a nawet problemami prawnymi.
Uwzględnienie interakcji konstrukcji połączenia w RFEM 6

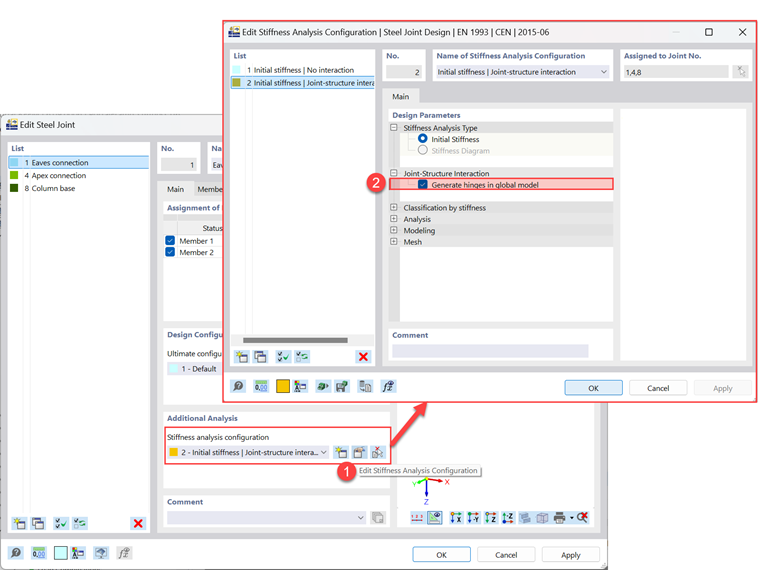

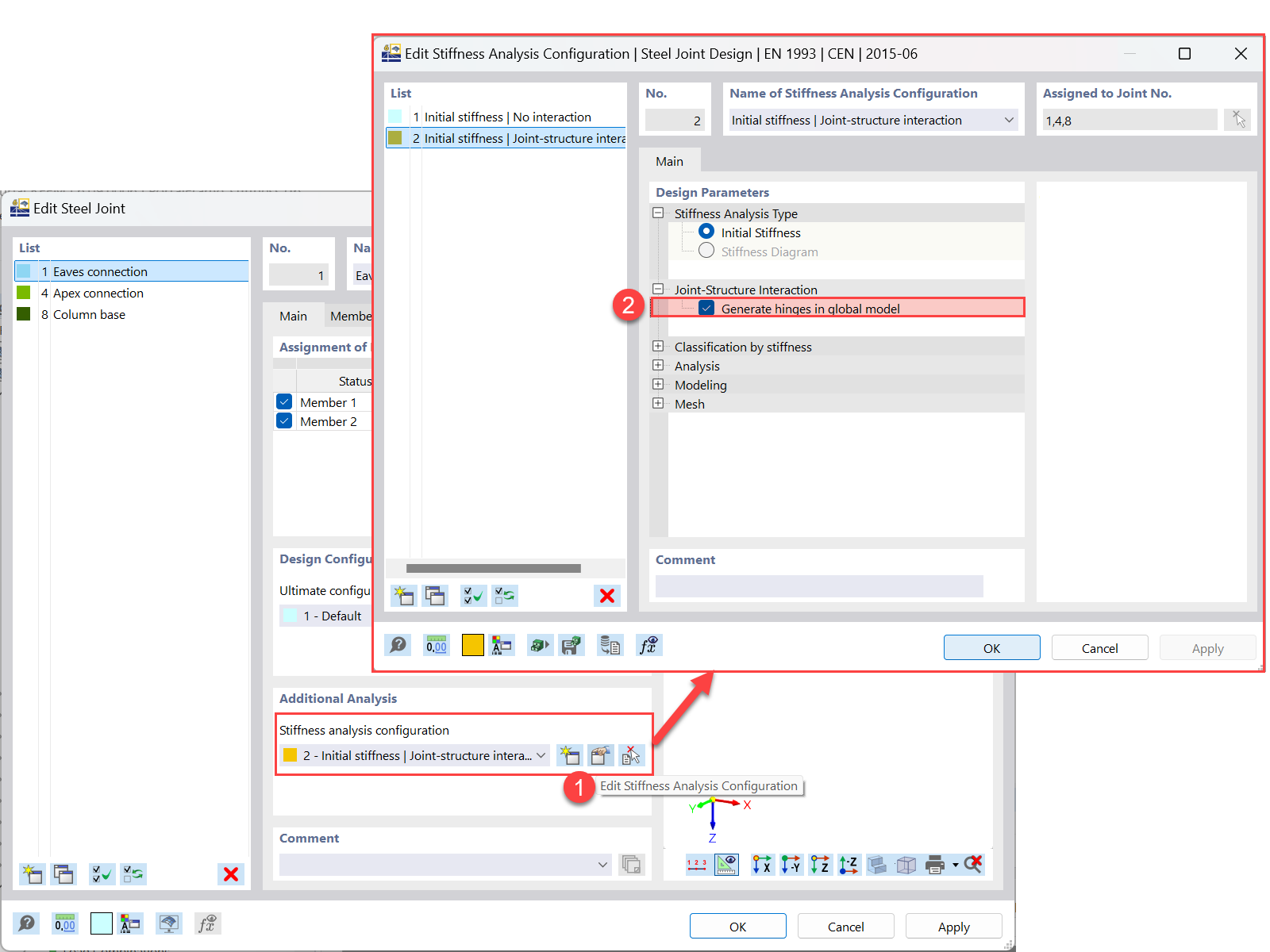

W programie RFEM 6 Interakcja połączenia z konstrukcją (JSI) może być efektywnie modelowana za pomocą rozszerzenia Połączenia stalowe, zapewniającego wydajną i dokładną metodę symulacji półsztywnych połączeń stalowych. Aby to aktywować, należy przejść do konfiguracji analizy sztywności połączenia (Krok 1 na rysunku 2) i aktywować JSI, wybierając opcję „Generować przeguby w modelu globalnym” (Krok 2 na rysunku 2).

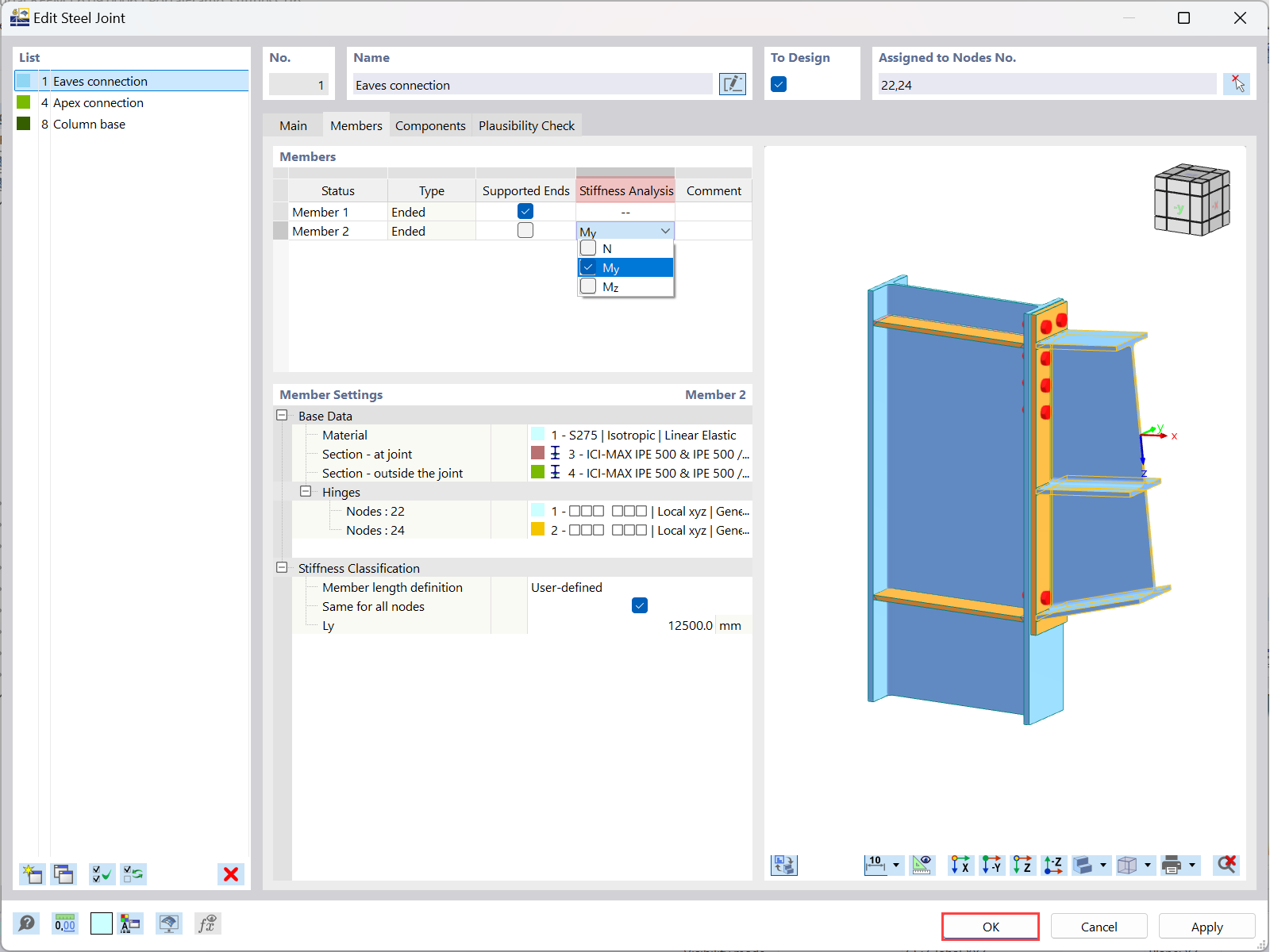

Po aktywowaniu tej opcji należy upewnić się, że ustawienia analizy sztywności dla powiązanych prętów połączenia są poprawnie skonfigurowane (patrz rysunek 3). Potwierdź ustawienia, klikając „OK”, aby kontynuować.
Przeguby te są uwzględniane w modelu globalnym przed przeprowadzeniem obliczeń sił wewnętrznych i dopiero po ich zakończeniu są uwzględniane w kolejnych analizach. Proces ten zapewnia uwzględnienie interakcji między połączeniami a resztą konstrukcji w obliczeniach końcowych.

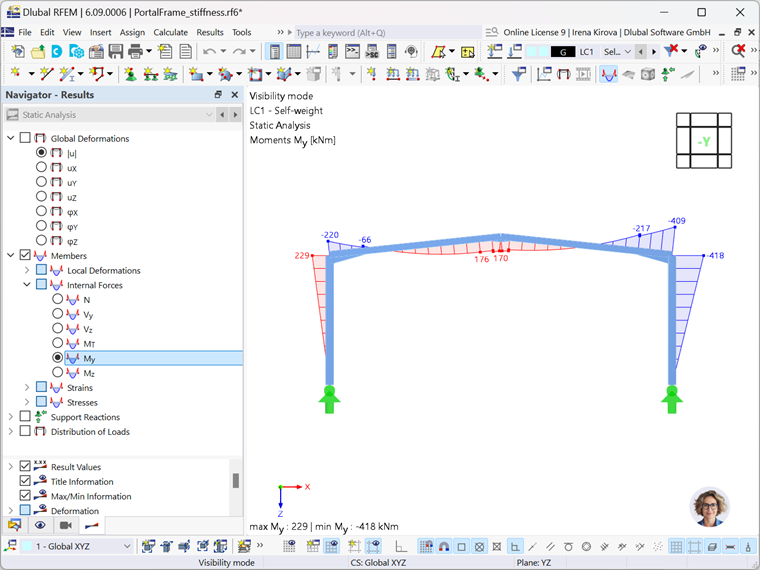

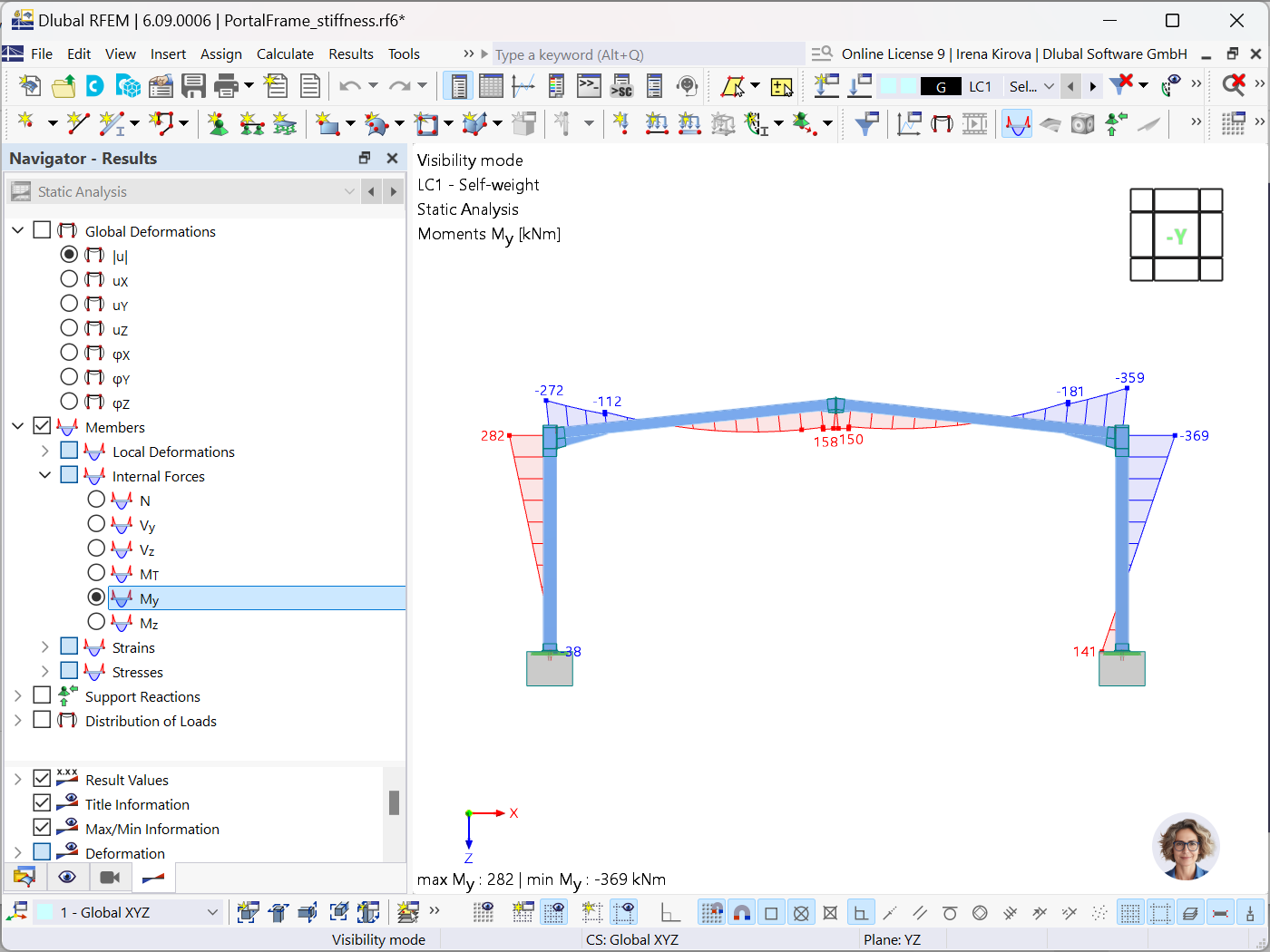

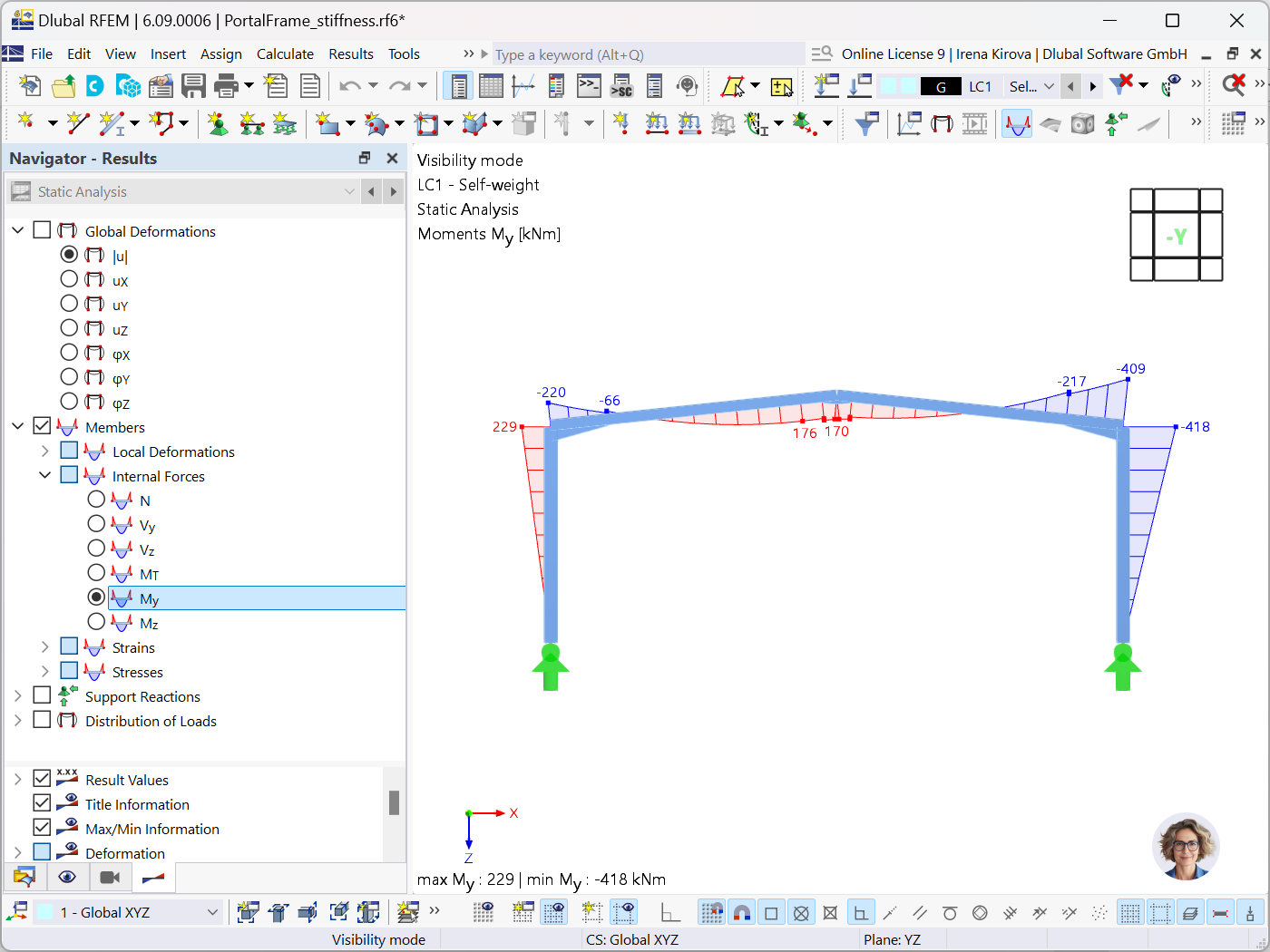

Aby zweryfikować wpływ tego ustawienia, można porównać wyniki z modeli z i bez JSI. Rysunek 4 przedstawia wyniki modelu ze zintegrowanymi połączeniami stalowymi, z uwzględnieniem interakcji z konstrukcją, a rysunek 5 przedstawia wyniki modelu bez uwzględnienia JSI. Różnica między tymi dwoma modelami podkreśla znaczenie i zalety prawidłowego uwzględnienia interakcji połączenia i konstrukcji w procesie obliczeniowym.

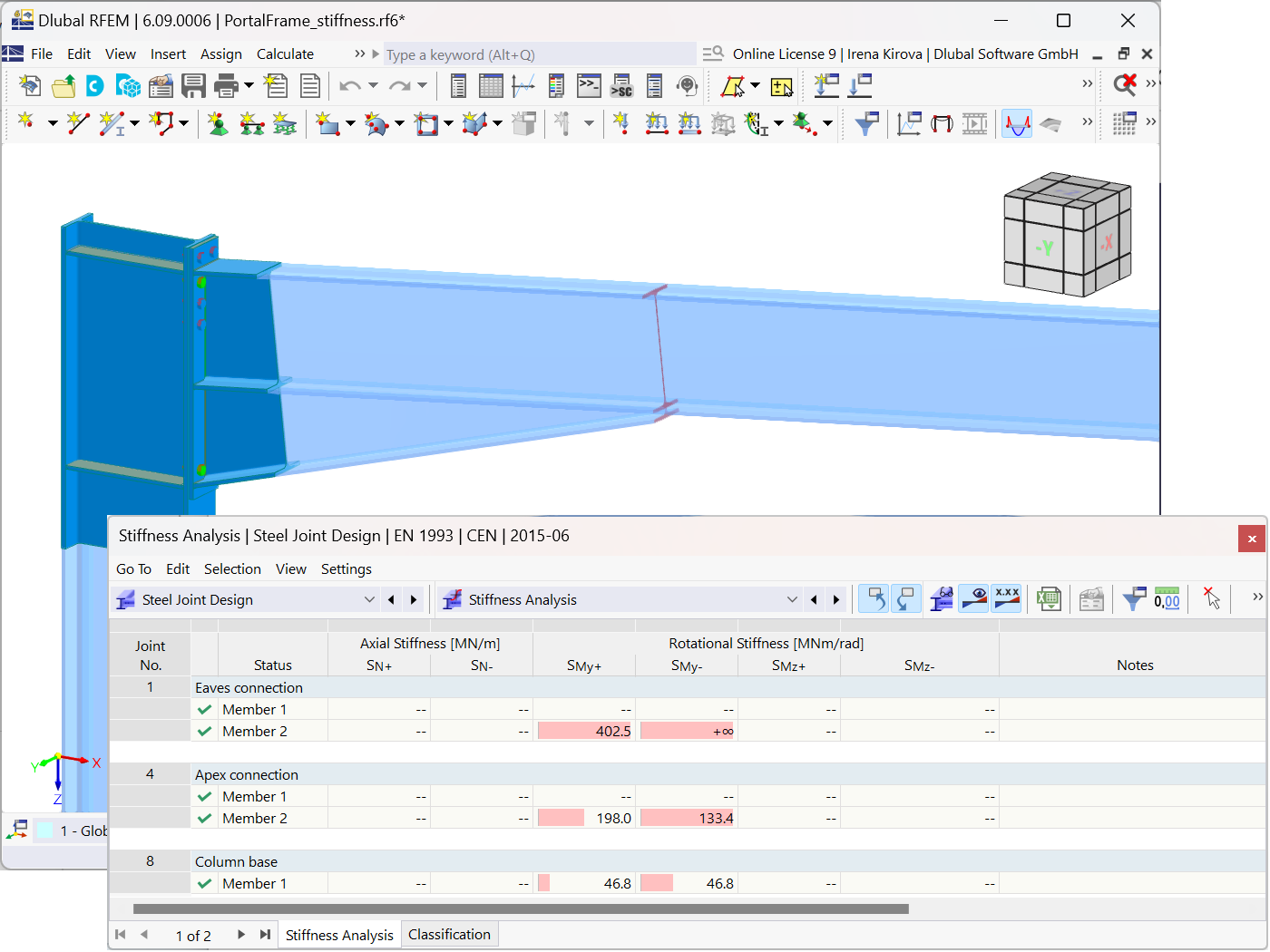

Dodatkowo można sprawdzić wyniki analizy sztywności, jak pokazano na rysunku 6, aby przejrzeć uzyskane wartości sztywności. W ten sposób można zweryfikować poprawność obliczeń sztywności i upewnić się, że interakcja połączenia z konstrukcją jest prawidłowo odwzorowana w modelu.
Uwagi końcowe
Interakcja konstrukcji z połączeniem jest kluczową kwestią podczas projektowania i analizy konstrukcji stalowych. Właściwe zamodelowanie i zrozumienie tej interakcji gwarantuje, że konstrukcja jest bezpieczna, stabilna i optymalnie zaprojektowana.
Rozszerzenie Połączenia stalowe w programie RFEM 6 to wydajne narzędzie do symulacji interakcji połączenia z konstrukcją, oferując inżynierom bardziej precyzyjne i realistyczne podejście do modelowania. Metoda ta eliminuje potrzebę czasochłonnego ręcznego wprowadzania wartości sztywności, dzięki czemu użytkownicy mogą skoncentrować się na ogólnym projektowaniu swoich konstrukcji. Ten usprawniony przepływ pracy gwarantuje, że inżynierowie mogą polegać na dokładnym odwzorowaniu zachowania połączenia w swoich modelach, minimalizując niepewność związaną zazwyczaj z przybliżeniem lub uproszczeniem modeli połączeń. W rezultacie inżynierowie mogą korzystać z bardziej wydajnych projektów, zoptymalizowanego wykorzystania materiału i bezbłędnie radzić sobie ze złożonymi zachowaniami połączeń.
