Odpověď:

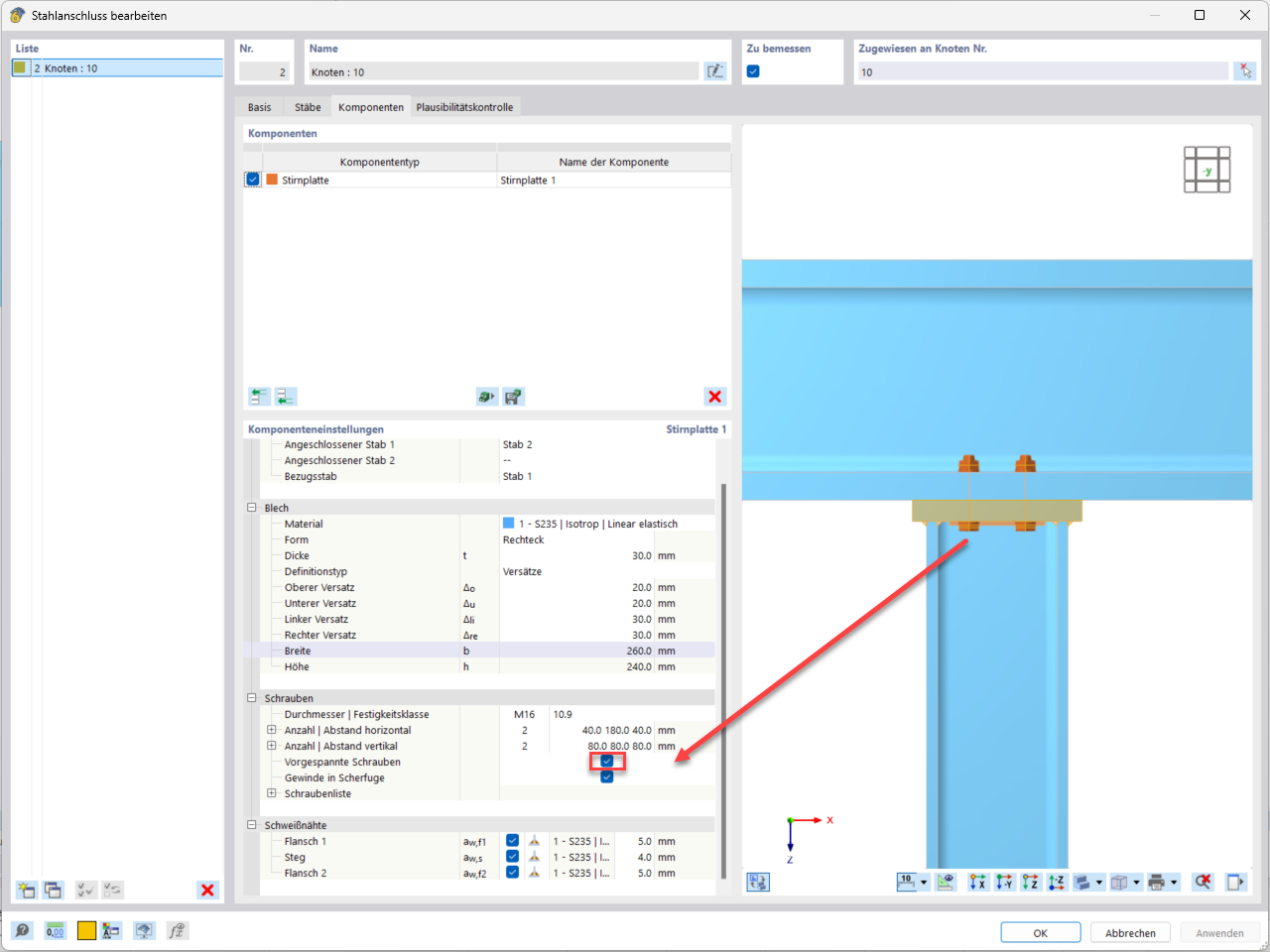

Ve stavebním dodatku Ocelové spoje lze zvolit možnost 'Předepnutý šroub'.

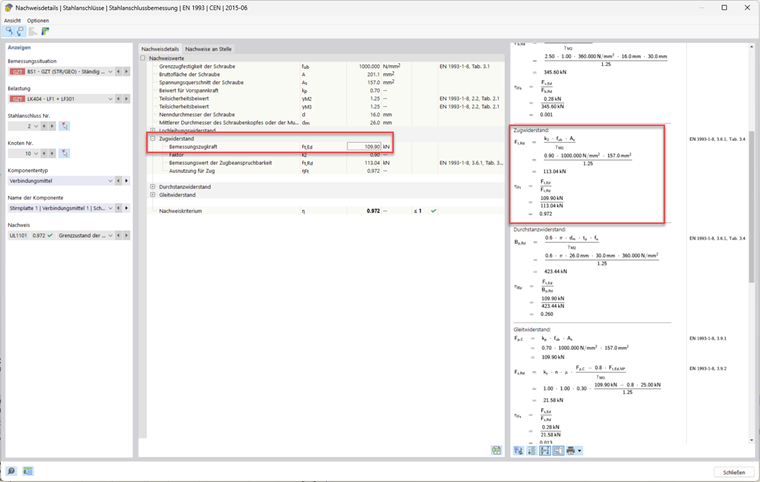

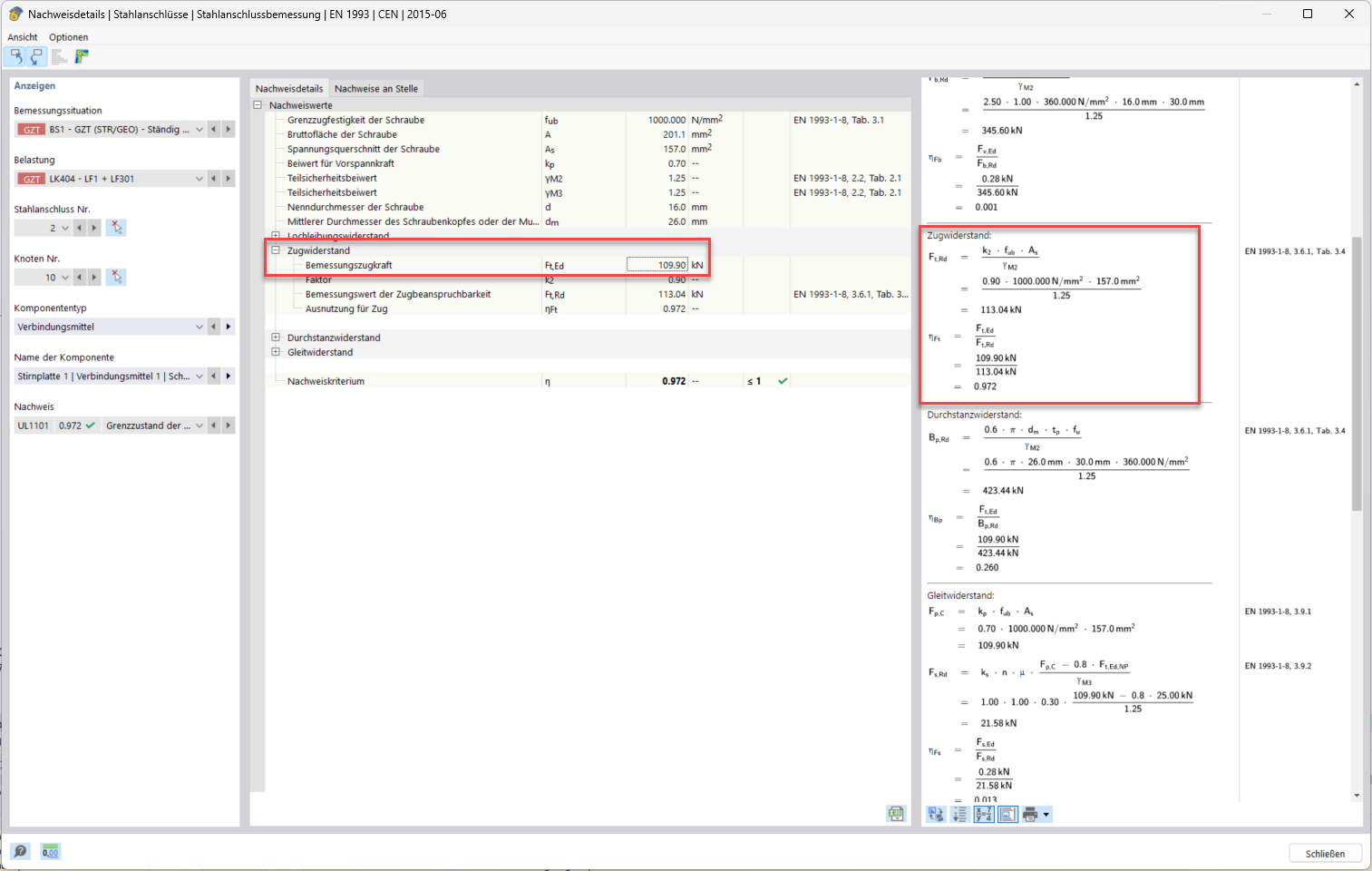

Pokud je tato možnost vybrána, je přiřazena šroubu předpínací síla Fp,C. V rámci výpočetního modelu, nazývaného submodel, je tak generován předepnutý spoj. Při výpočtu spoje jsou použity současně síly v tahu šroubu Ft,Ed, které vznikají z působících vnitřních sil, spolu s předpínací silou Fp,C. Jako výsledek výpočtu je vytlačená síla v tahu šroubu jako "Navrhovaná tahová síla Ft,Ed" v detailech posouzení. Tato tak představuje hodnotu z kombinovaného účinku předpětí a působících vnitřních sil, přičemž předpětí je považováno za zatížení.

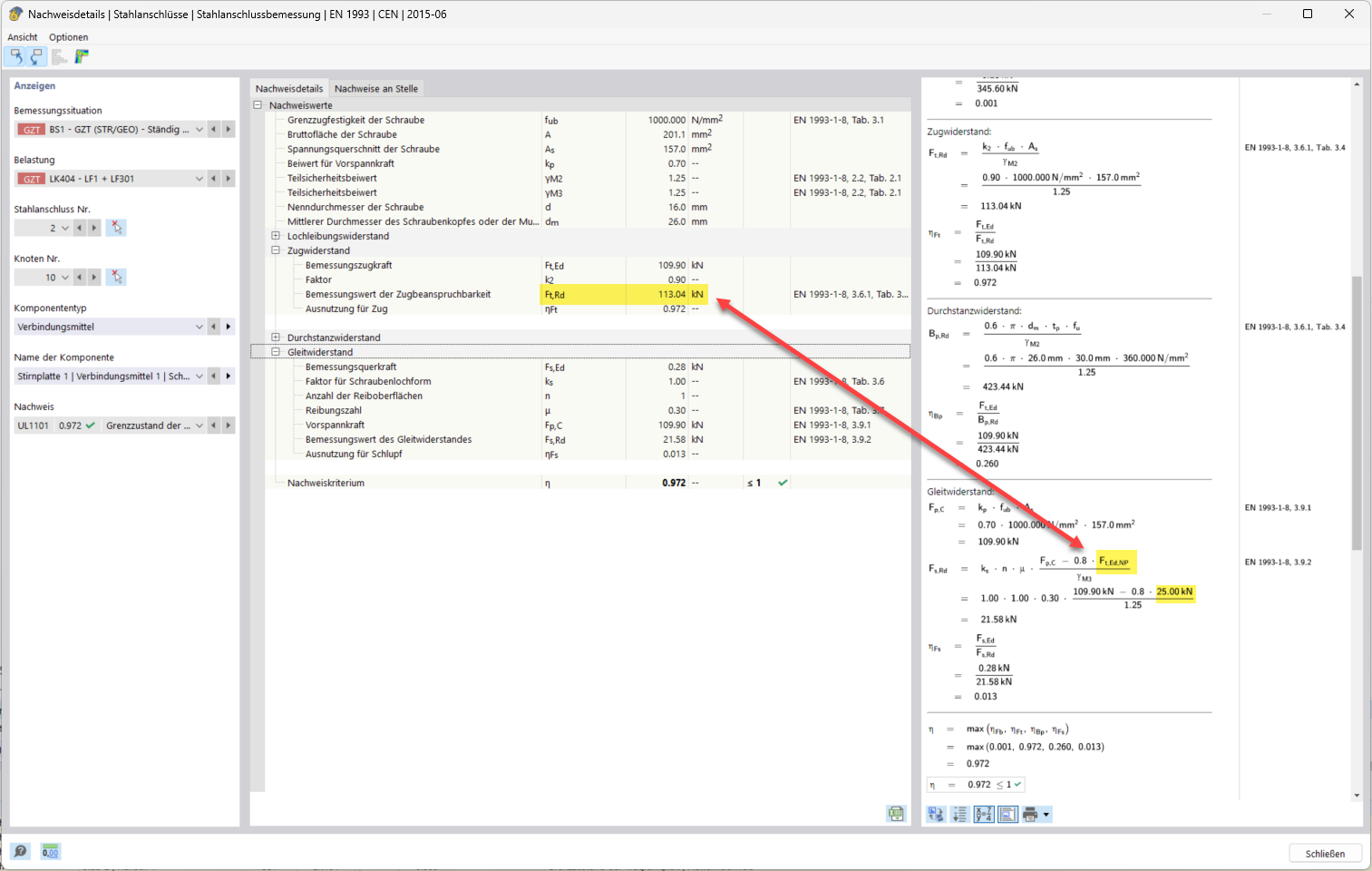

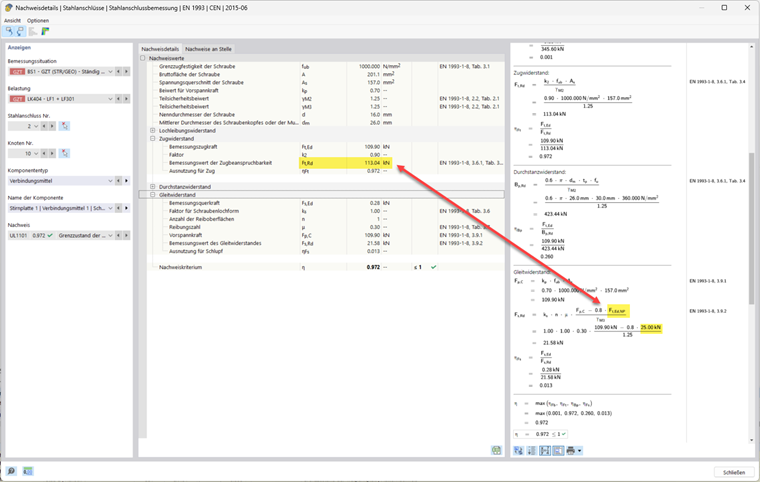

Využití předepnutého šroubu se vypočítá jako podíl výše uvedené navrhované tahové síly Ft,Ed a mezní tahové síly Ft,Rd. Stupeň předpětí se určuje pomocí koeficientu předpětí kp. Při plném předepnutí jsou dosaženy odpovídající vysoké hodnoty využití šroubu v tahu. Tento však obvykle neumožňuje závěr o poměru mezi působící tahovou silou (bez předepětí) Ft,Ed,NP a navrhovanou tahovou silou Ft,Ed. Pro analýzu nosnostní rezervy šroubu v tahu se hodí následující postup: V detailech posouzení pro odpor proti kluzu je vygenerována tahová síla z působících vnitřních sil, vypočtená bez předepětí, s označením Ft,Ed,NP. Porovnáním této hodnoty s navrhovanou hodnotou tahové únosnosti Ft,Rd získáme informaci o nosnostní rezervě použitého šroubu.
