Resposta:

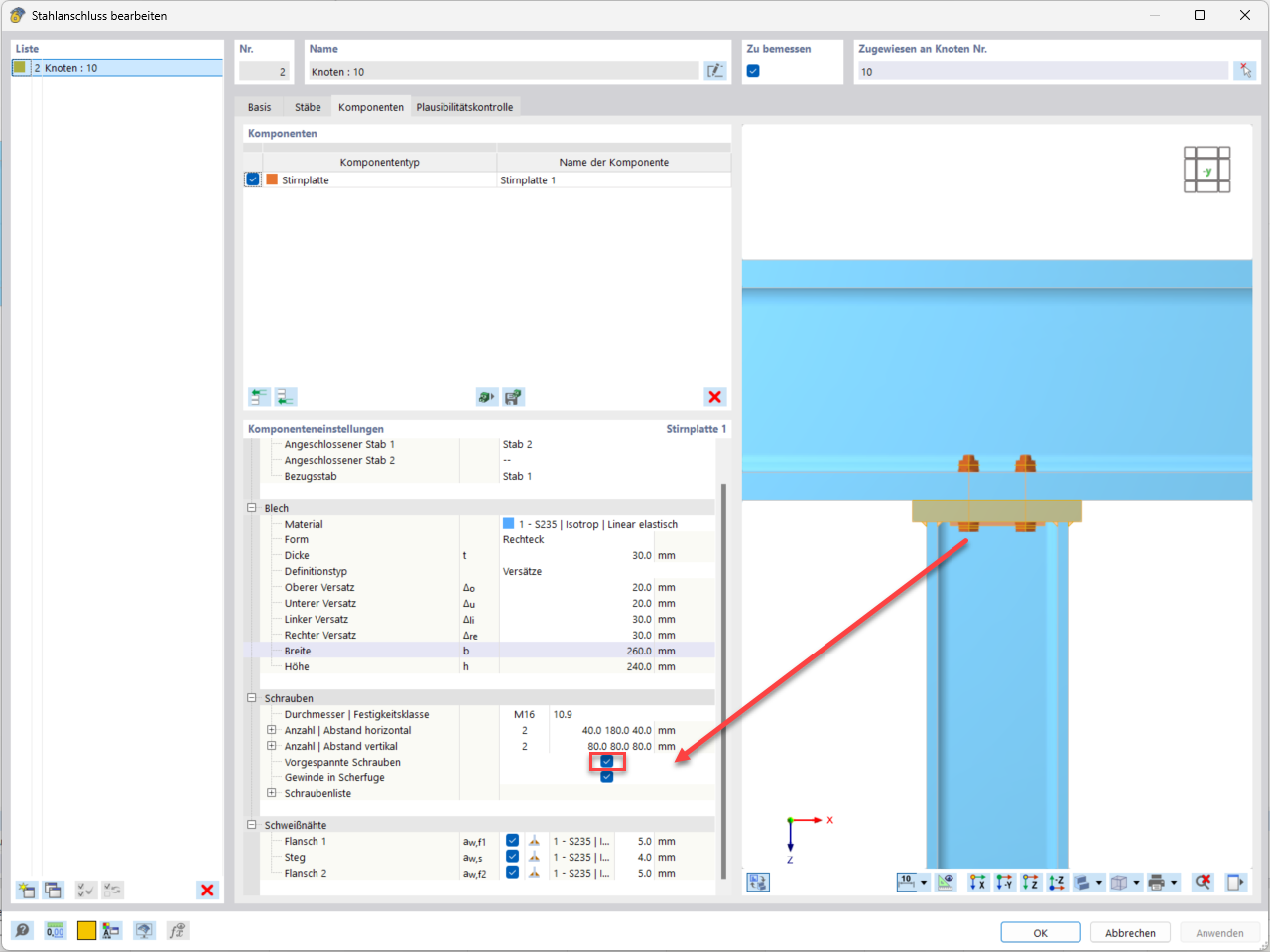

No Add-On Conexões de Aço, a opção 'Parafuso Pré-tensionado' pode ser selecionada.

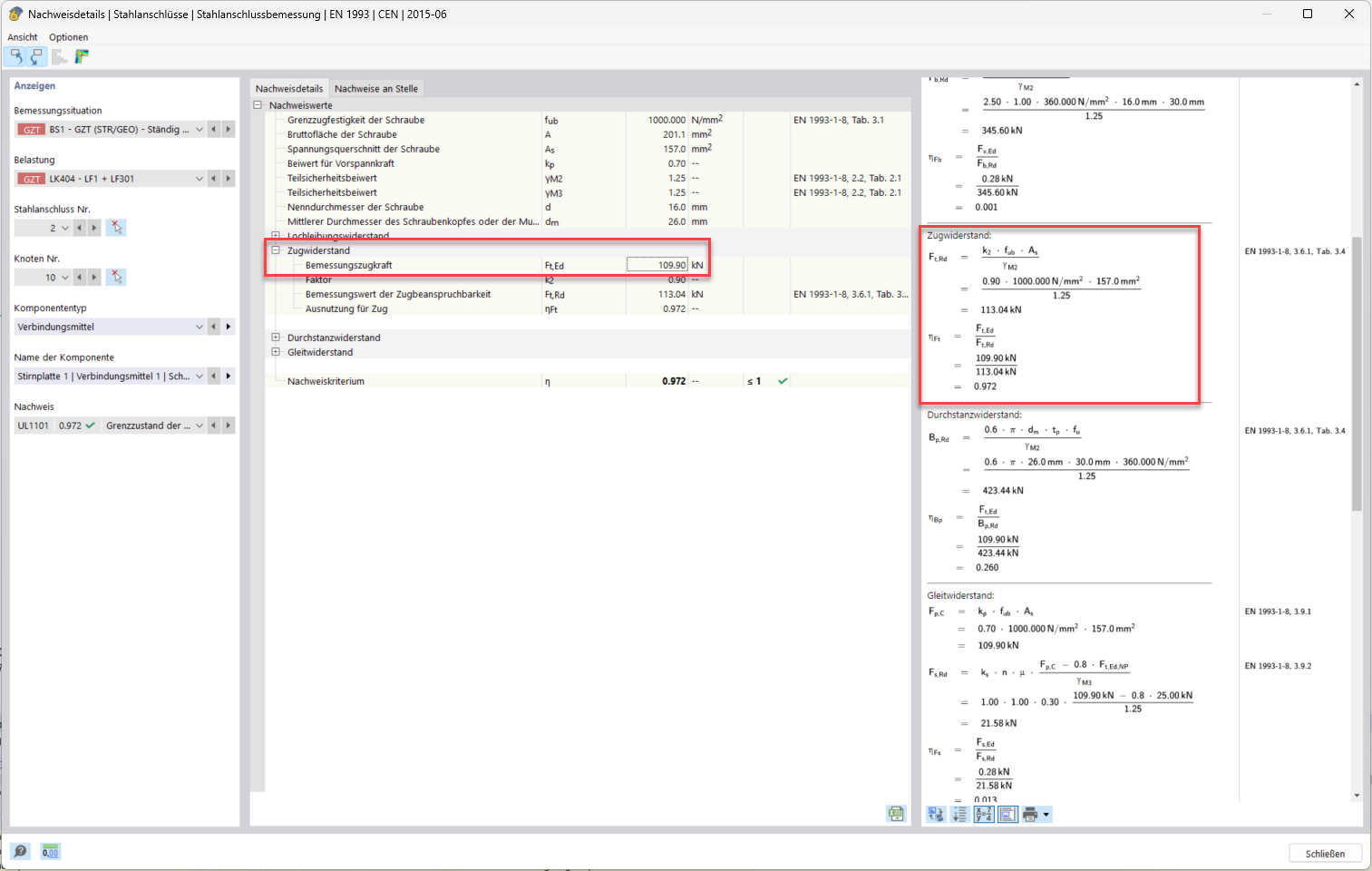

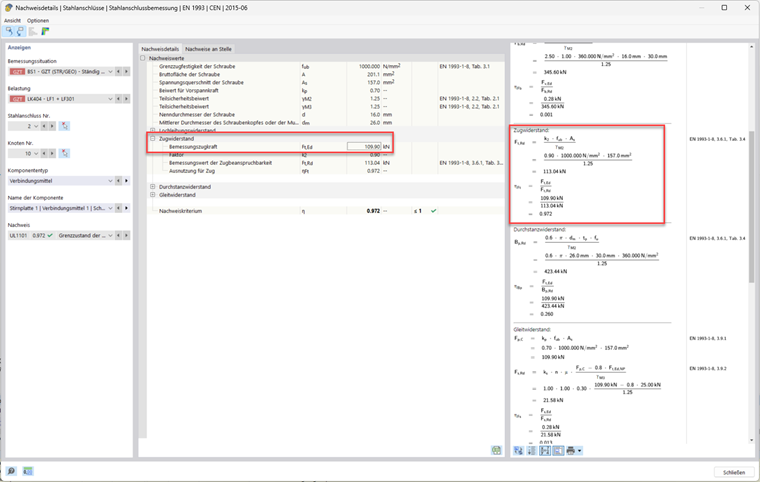

Quando esta opção é selecionada, a força de pré-tensão Fp,C é atribuída ao parafuso. No modelo de cálculo, conhecido como submodelo, uma conexão pré-tensionada é gerada. No cálculo da conexão, as forças de tração do parafuso Ft,Ed, que surgem dos esforços atuantes, são consideradas simultaneamente com a força de pré-tensão Fp,C. Como resultado do cálculo, a força de tração do parafuso é apresentada nos detalhes do dimensionamento como "Força de Tração de Dimensionamento Ft,Ed". Este valor representa, portanto, um resultado da ação conjunta da pré-tensão e dos esforços atuantes, considerando a força de pré-tensão como uma ação.

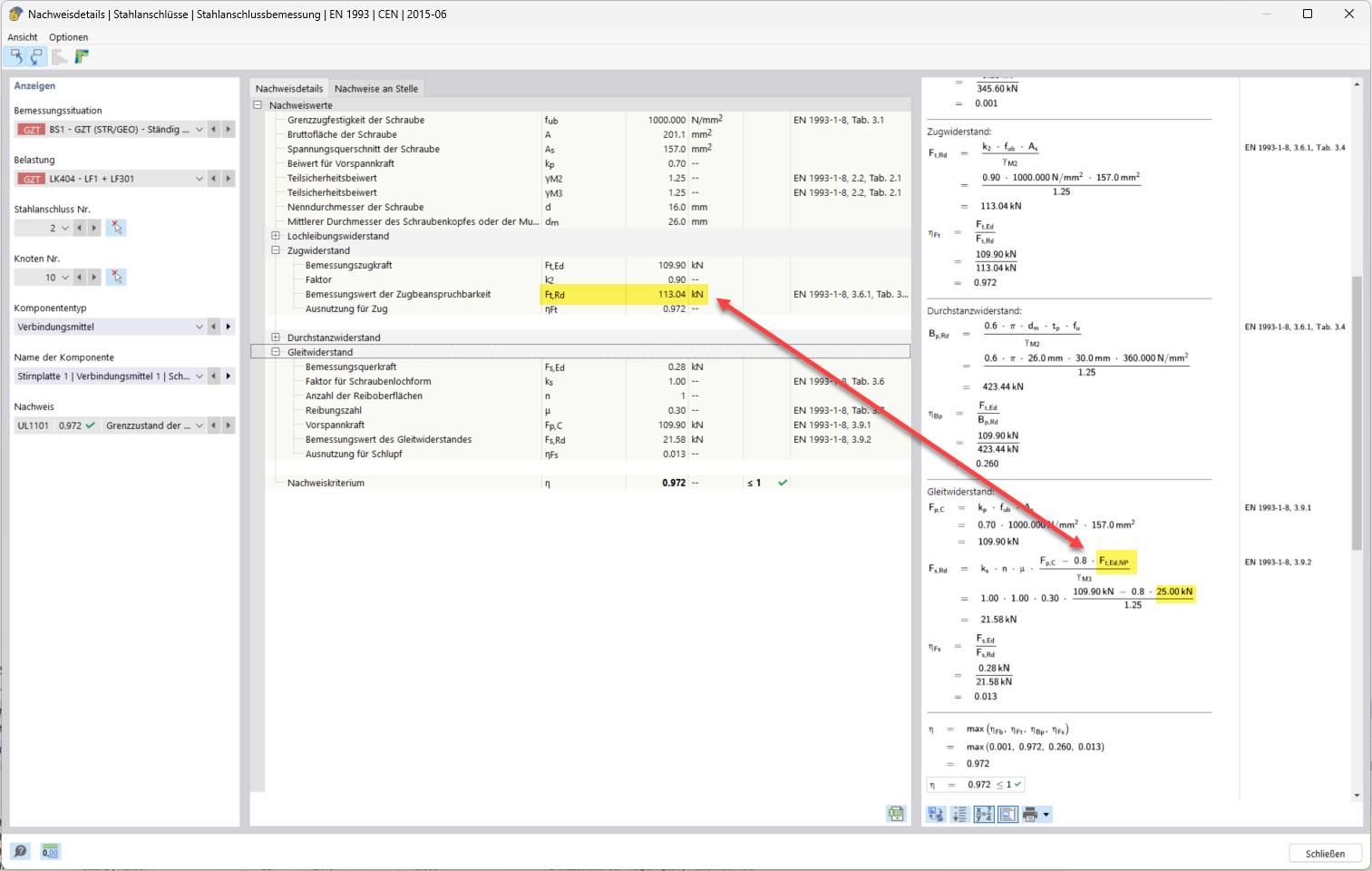

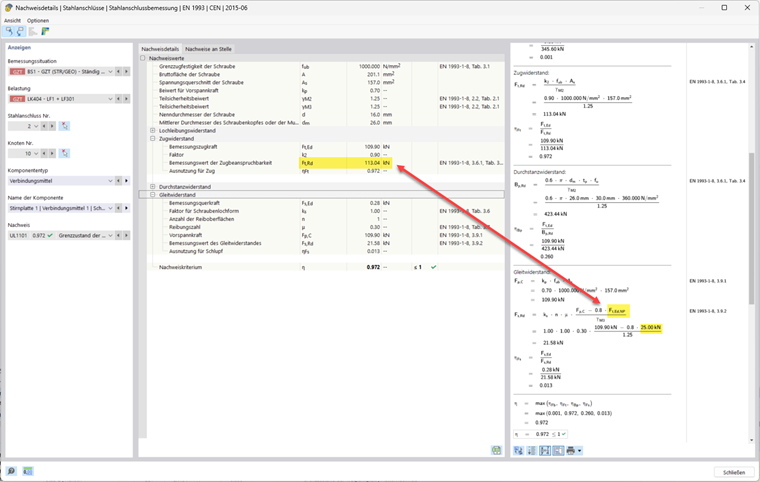

O grau de utilização do parafuso pré-tensionado é determinado pelo quociente entre a força de tração de dimensionamento mencionada Ft,Ed e a força limite de tração Ft,Rd. O grau de pré-tensão é determinado através do coeficiente de pré-tensão kp. Com pré-tensão total, resultam valores elevados para o grau de utilização do parafuso em tração. No entanto, isso geralmente não permite inferir a relação entre a força de tração atuante (sem pré-tensão) Ft,Ed,NP e a força de tração de dimensionamento Ft,Ed. Para analisar a reserva de capacidade do parafuso em tração, é adequado o seguinte procedimento: Nos detalhes do dimensionamento para a resistência ao deslizamento, a força de tração dos esforços atuantes, calculada sem pré-tensão, é apresentada com a denominação Ft,Ed,NP. Comparando este valor com o valor de dimensionamento da capacidade de tração Ft,Rd, obtém-se uma informação sobre a reserva de capacidade do parafuso utilizado.
