Ответ:

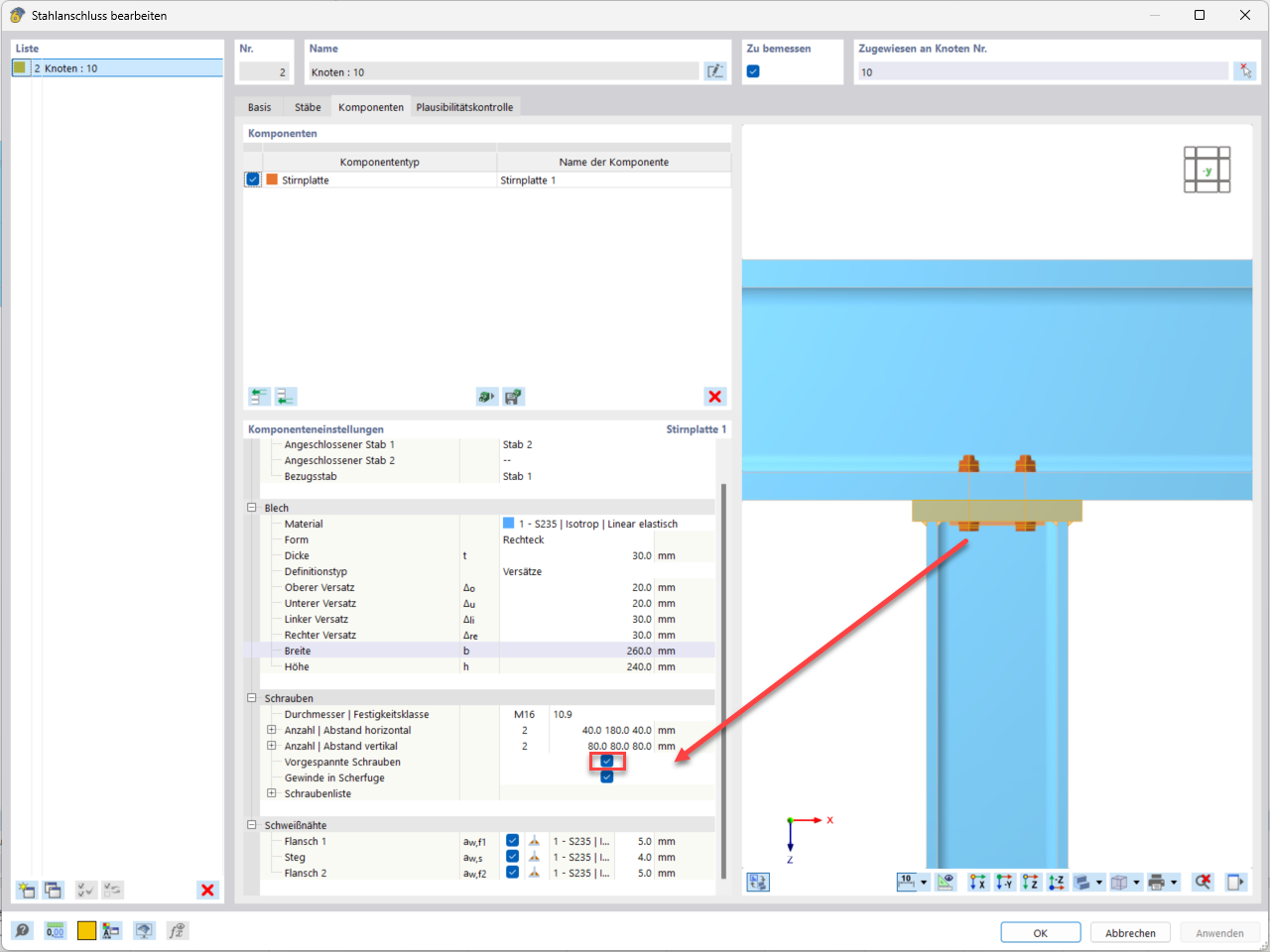

В дополнении "Соединения из стали" можно выбрать опцию 'Предварительно натянутая болт'.

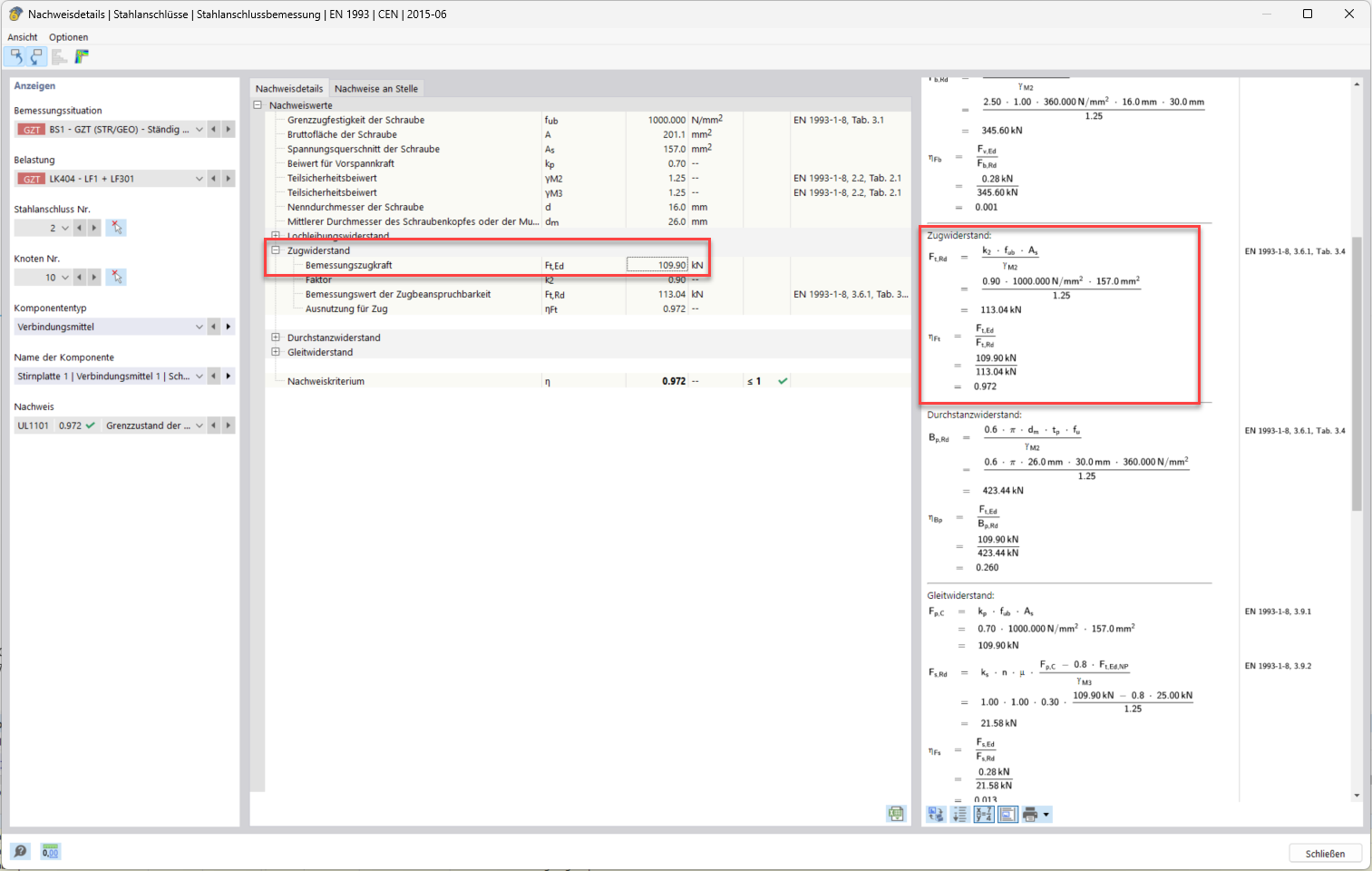

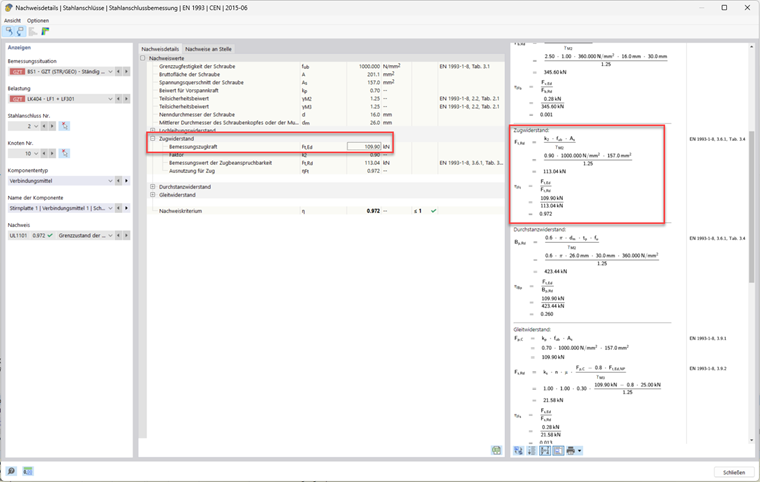

Когда эта опция выбрана, болту присваивается сила предварительного натяжения Fp,C. В расчетной модели, так называемой подмодели, это создает предварительно натянутое соединение. При расчетах соединения в расчетах одновременно учитываются болтовые усилия на растяжение Ft,Ed, возникающие от воздействующих усилий, и предварительное натяжение Fp,C. В результате расчета болтовое усилие на растяжение выводится как "Расчетное растягивающее усилие Ft,Ed" в деталях проверки. Это значение является результатом совместного действия предварительного натяжения и воздействующих усилий, при этом предварительное натяжение рассматривается как воздействие.

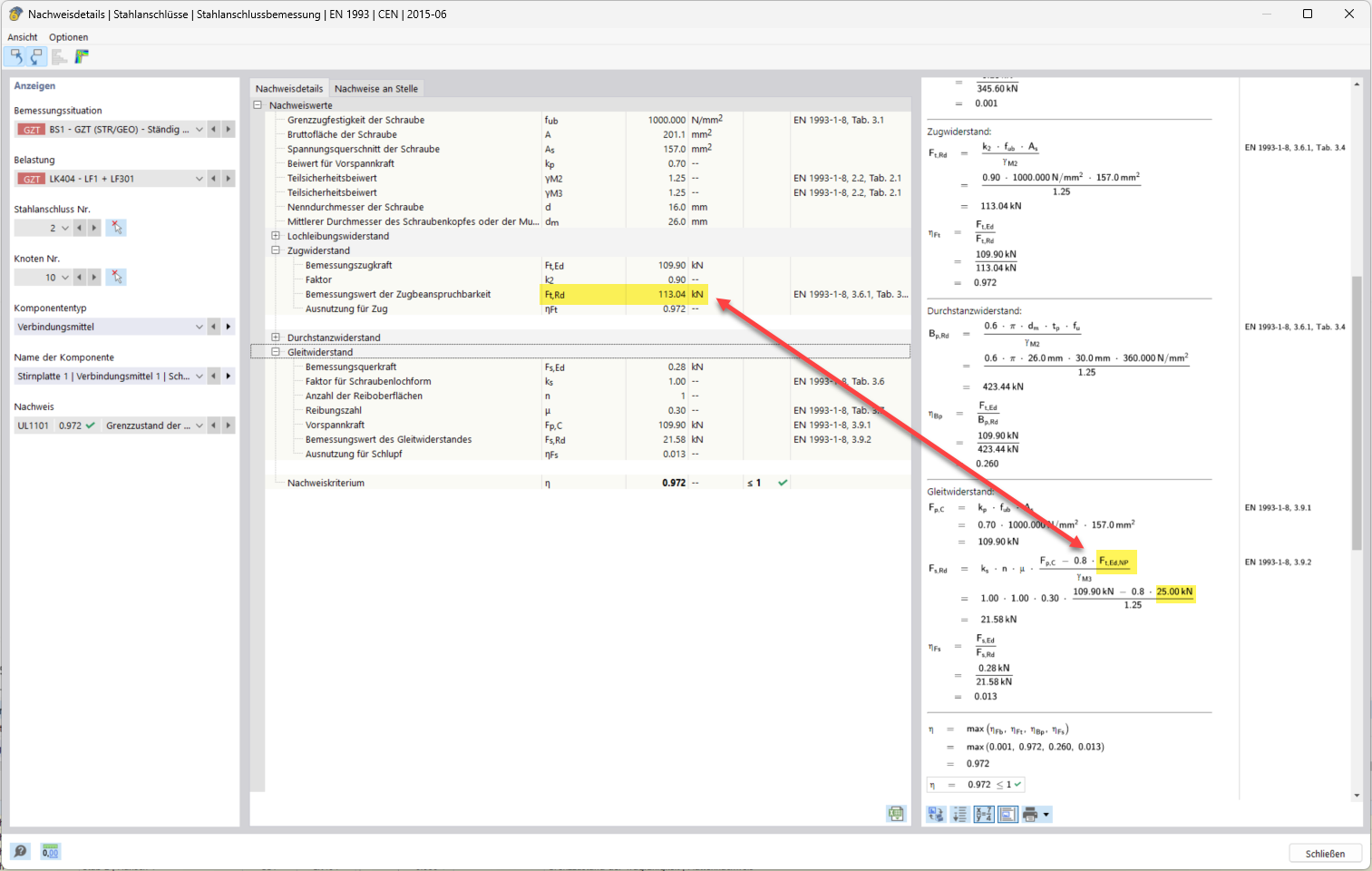

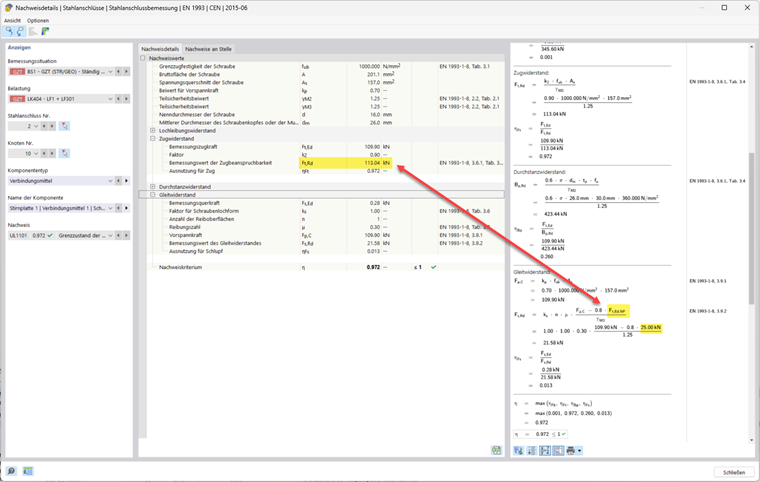

Степень использования предварительно натянутого болта получается из отношения вышеупомянутого расчетного растягивающего усилия Ft,Ed и предельно допустимого растягивающего усилия Ft,Rd. Степень предварительного натяжения определяется с помощью коэффициента предварительного натяжения kp. При полном предварительном натяжении получаются соответствующие высокие значения использования болта на растяжение. Однако это обычно не позволяет сделать вывод о соотношении между воздействующим растягивающим усилием (без предварительного натяжения) Ft,Ed,NP и расчетным растягивающим усилием Ft,Ed. Для анализа запаса прочности болта на растяжение подходит следующий подход: в деталях проверки на скользящий сопротивлении усилие на растяжение от воздействующих усилий, вычисленное без предварительного натяжения, выводится под обозначением Ft,Ed,NP. Сравнив это значение с расчетным значением растягивающей способности Ft,Rd, вы получаете информацию о запасе прочности используемого болта.
