Instalace fotovoltaické střechy ve Vendée, Francie

V rámci energetické transformace, jejímž cílem je dostát současným požadavkům na ochranu životního prostředí, představuje výroba obnovitelné energie při zapojení městské infrastruktury velkou výzvu. Fotovoltaická zastřešení představují inovativní způsob, jak vyrábět zelenou energii a optimálně řešit parkovací místa.

V duchu tohoto trendu spolupracovala společnost GH Hervouet s firmou Spie Citynetworks na fotovoltaických zastřešovacích konstrukcích na dvou místech v departementu Vendée ve Francii.
Ombrière photovoltaïque conçue par GH Hervouet | structure modulaire et durable
121x

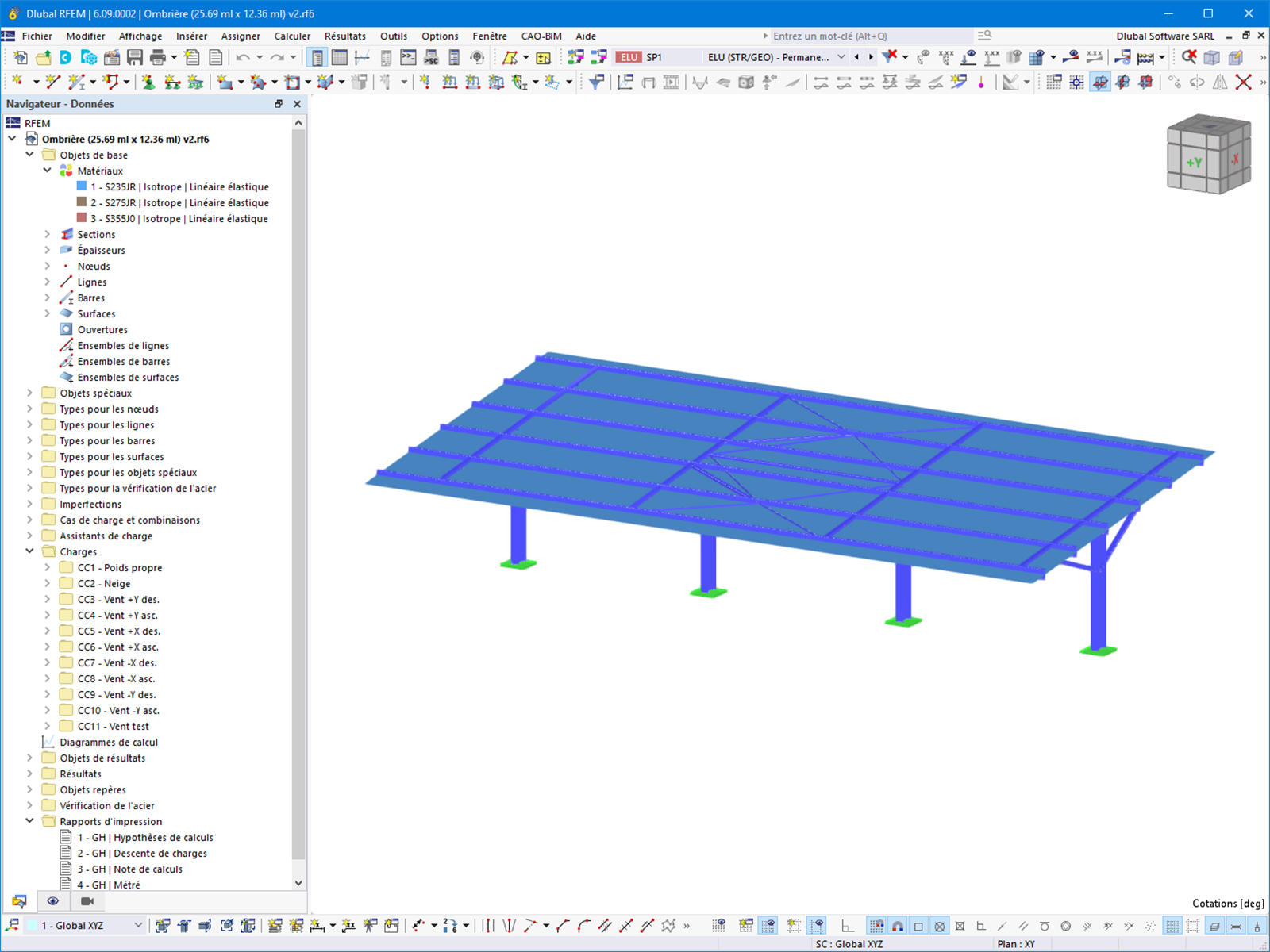

Model fotovoltaického přístřešku od GH-Hervouet ve Vendée, Francie

Projekt

Projekty se týkají instalace sedmi fotovoltaických střešních konstrukcí na dvou různých místech. K úkolům společnosti GH Hervouet patří návrh, statická analýza a posouzení ocelových komponent, výroba a montáž pro zajištění bezpečnosti a trvanlivosti konstrukcí.

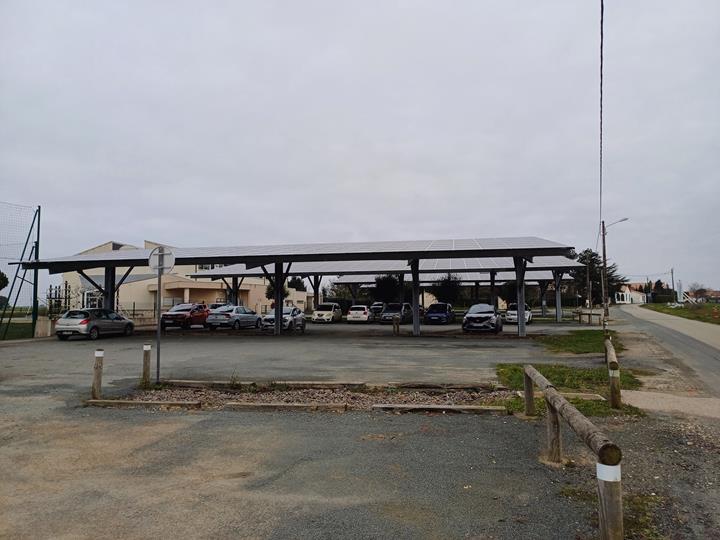

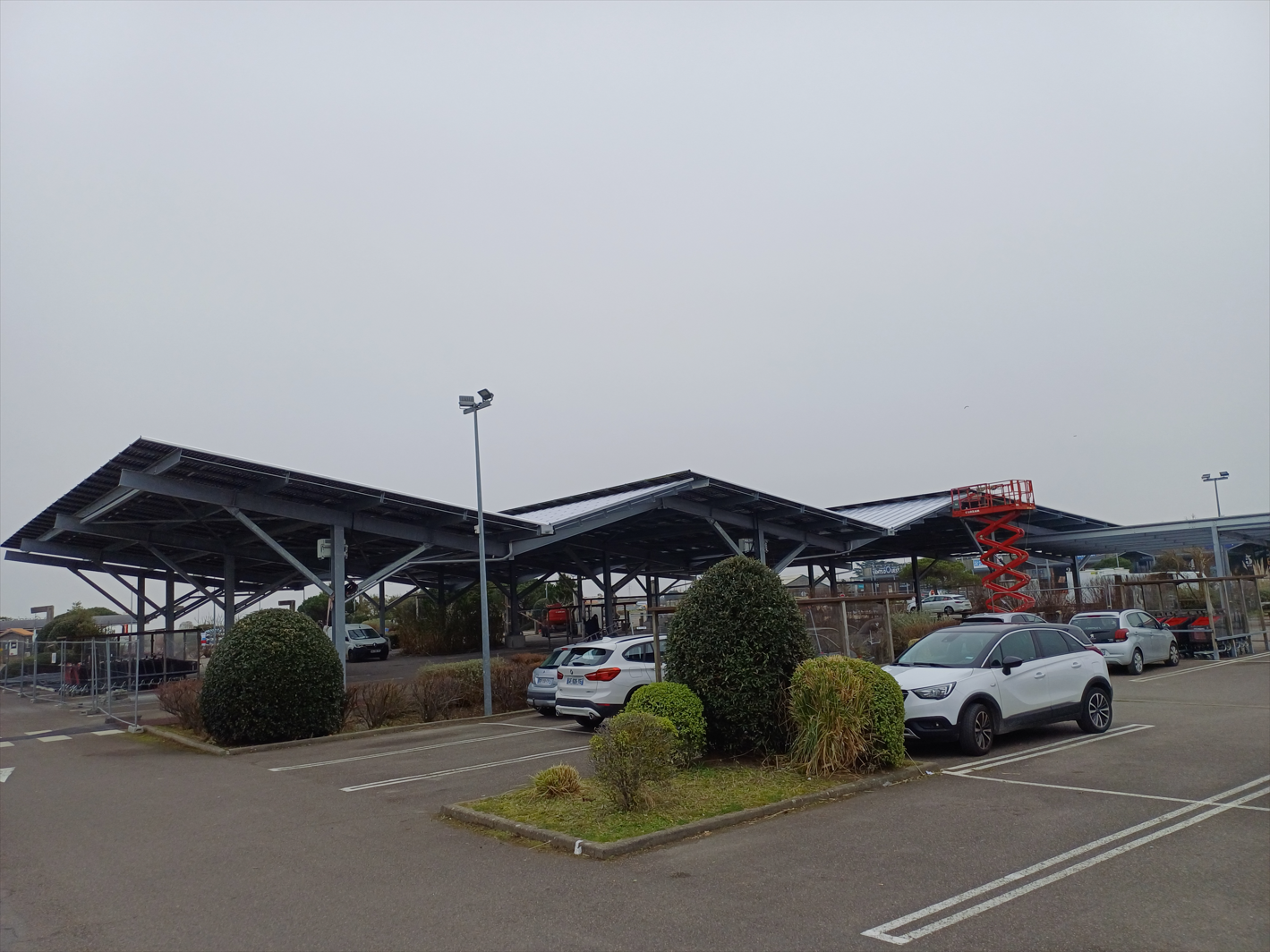

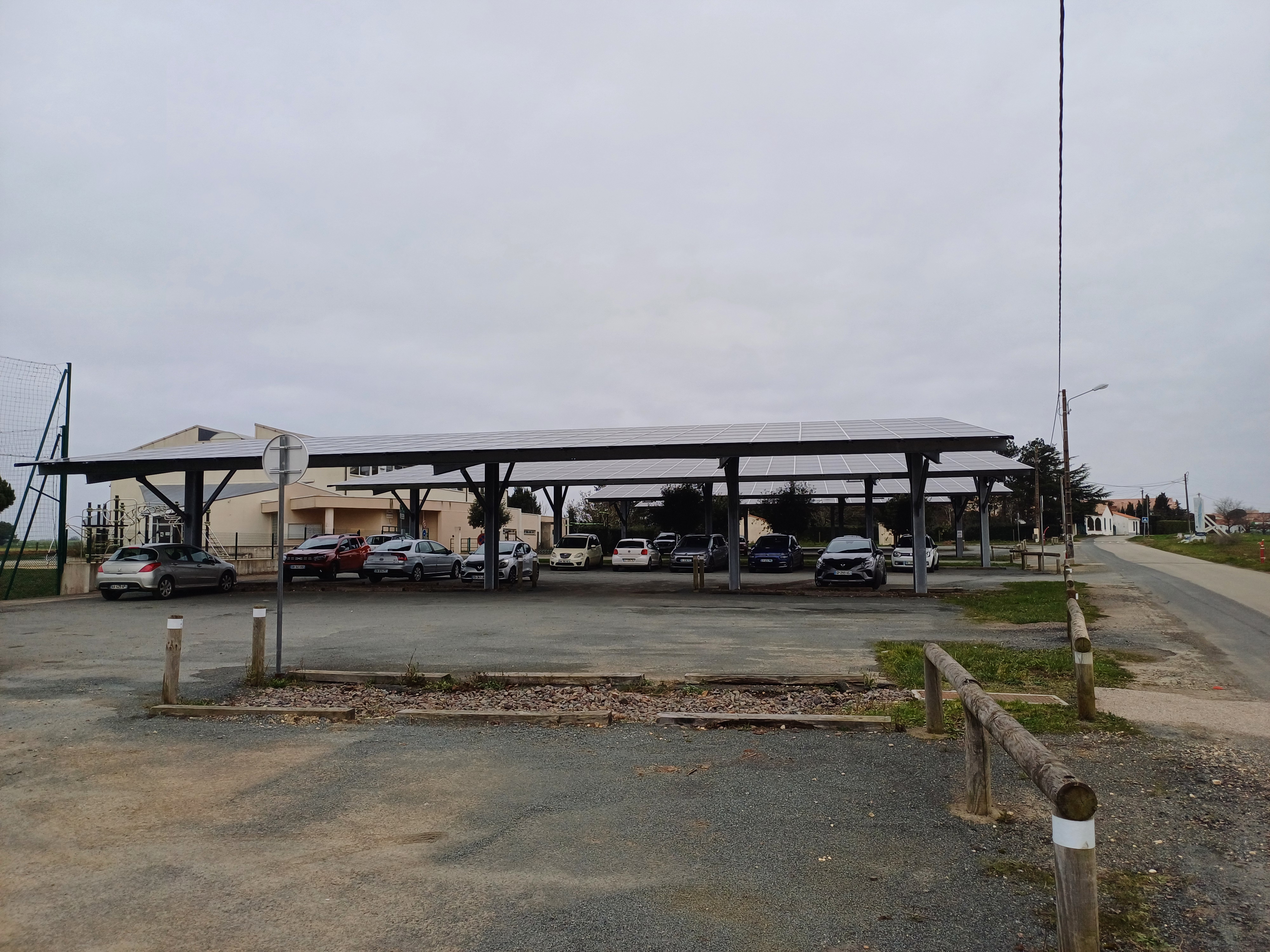

Na parkovišti sportovní haly v Longeville-sur-Mer byly umístěny čtyři fotovoltaické střešní konstrukce spojené průsvitnými panely, které mají lépe chránit před povětrnostními vlivy a sloužit jako parkovací stání. Na Noirmoutieru bylo parkoviště Intermarché vybaveno třemi zastřešeními, která jsou vzájemně propojena průsvitnými panely.

Zastřešení mají šířku 12,36 m a déku mezi 25,7 m a 30,3 m. Průsvitné panely mají šířku mezi 6,3 m a 6,5 m. Minimální světlá výška pod konstrukcemi činí 3,3 m, a je tedy dostačující pro osobní i užitková vozidla.

Statická analýza

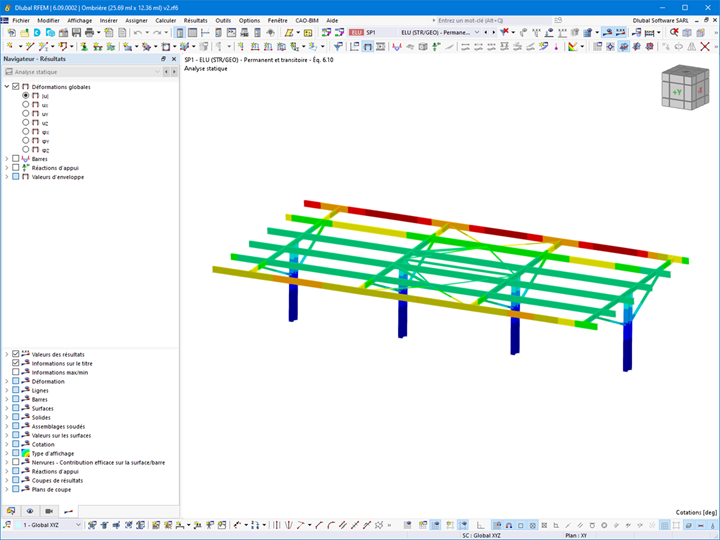

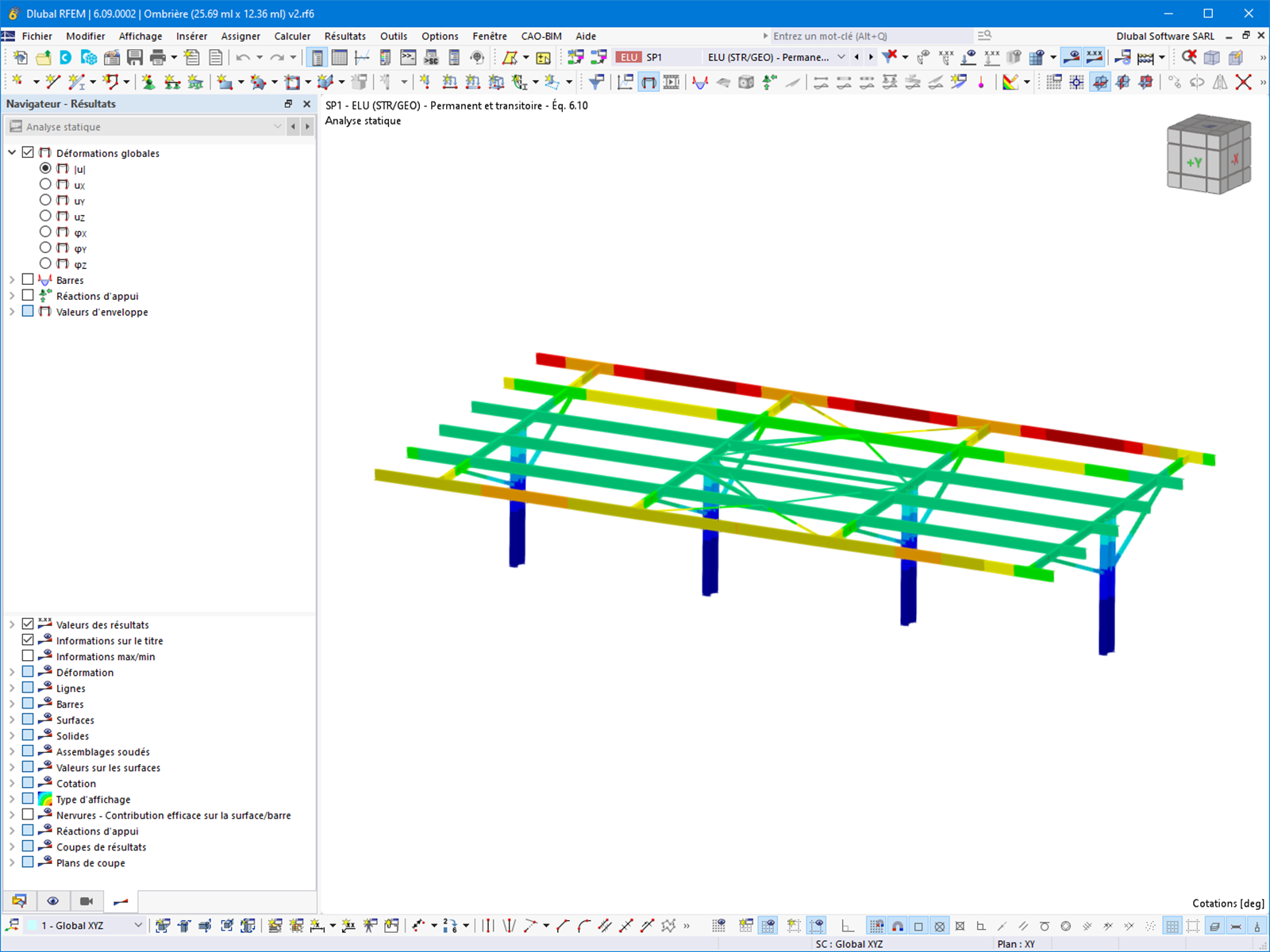

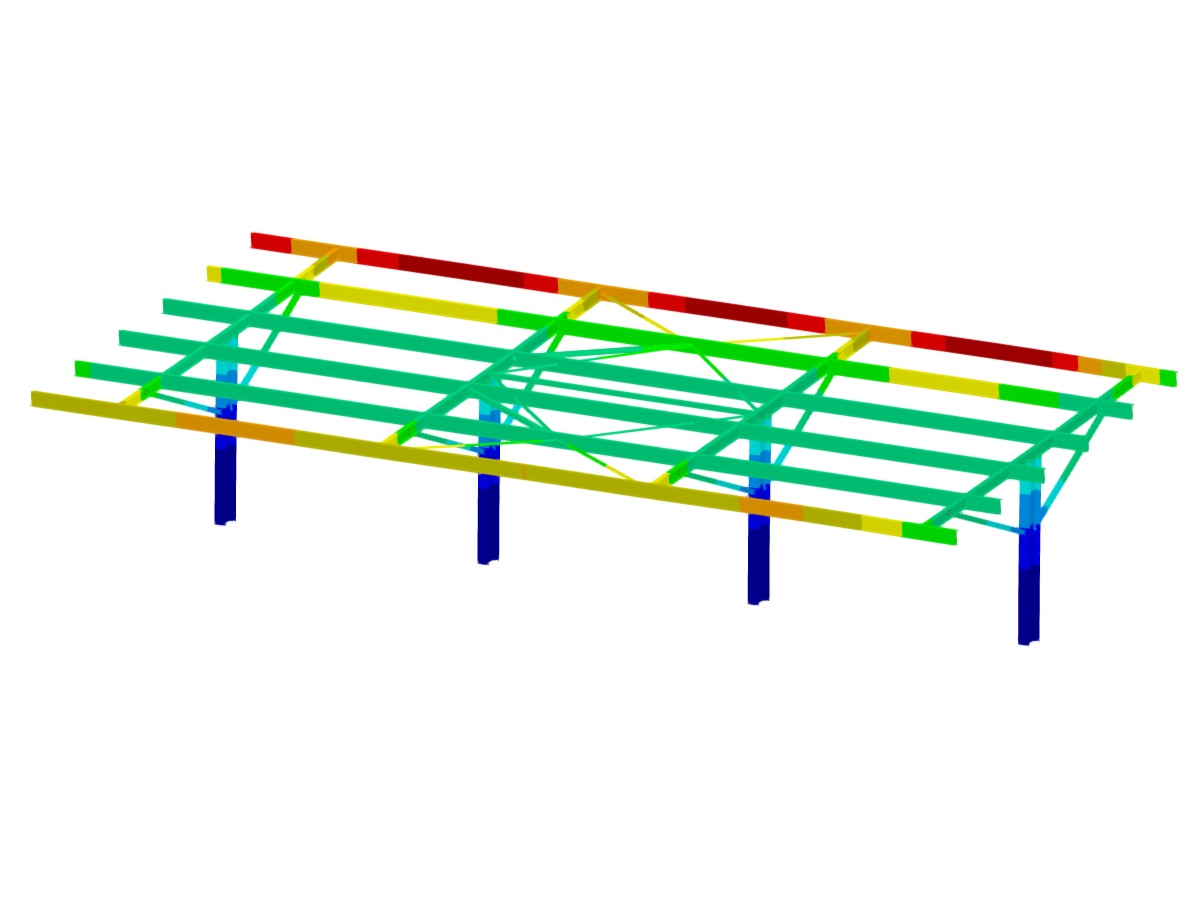

Byla provedena statická analýza pro ověření odolnosti střešních konstrukcí vůči různým mechanickým a klimatickým namáháním.

Ocelové prvky byly posouzeny v addonu Posouzení ocelových konstrukcí na únosnost v ohybu, tlaku a ve vzpěru podle Eurokódu 3 a francouzské přílohy.

Pro zajištění celkové stability zastřešení při svislých i vodorovných zatíženích byly zohledněny základy.

Místo Rue de Noirmoutier
85680 La Guérinière, Francie

Salle Omnisport
85560 Longeville-sur-Mer

Francie
Projekční kancelář GH Hervouet

Specifikace projektu

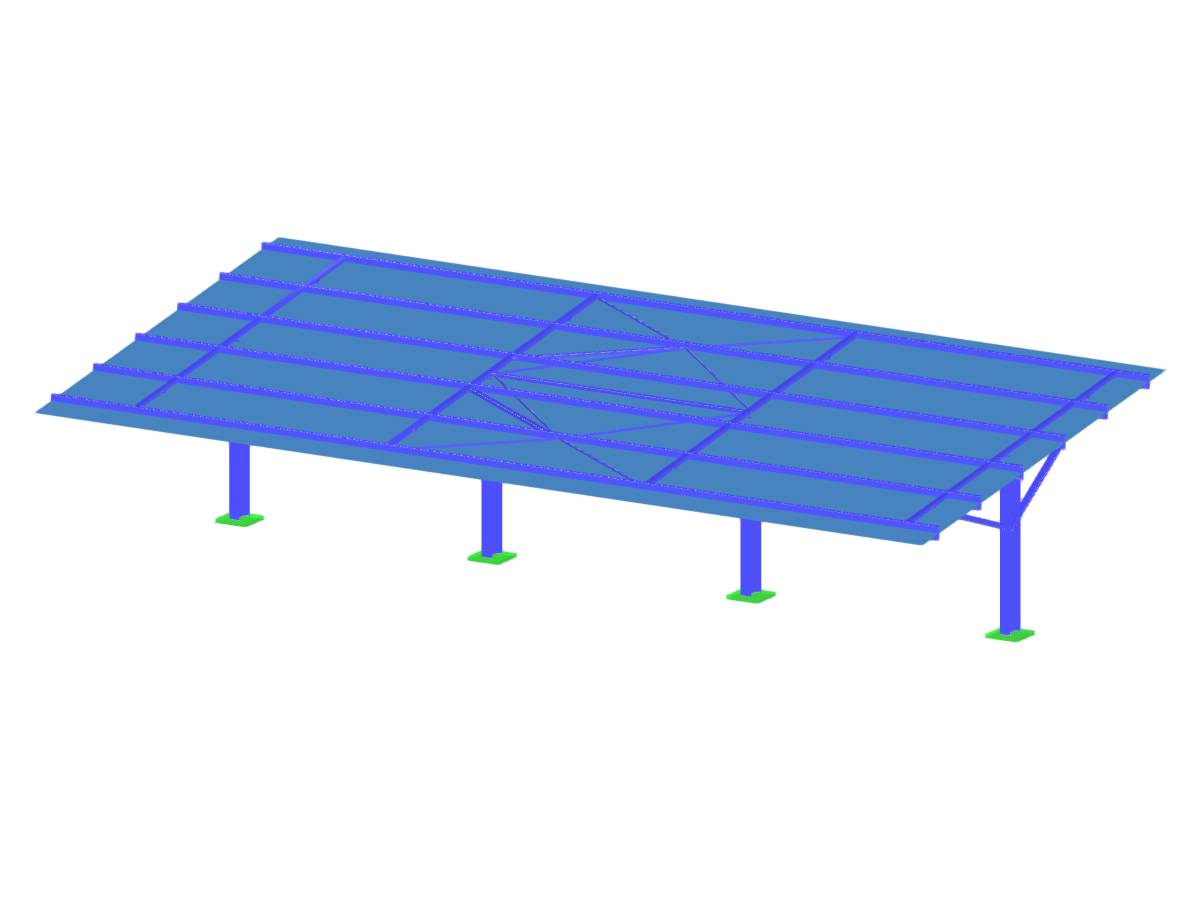

Údaje o modelu

Počet uzlů 62
Počet linií 76
Počet prutů 57
Počet ploch 1
Počet těles 0
Počet zatěžovacích stavů 11
Počet kombinací zatížení 78
Počet kombinací výsledků 0
Celková hmotnost 7,307 t
Rozměry (metrické) 25,690 x 5,530 x 12,240 m
Rozměry (imperiální) 84.28 x 18.14 x 40.16 feet
