Jak mohu v modelu zohlednit sedání sloupu/podpory?
Odpověď:
U uzlové podpory a liniové podpory může dojít k vynucené deformaci. U ploch to ještě není možné. Lze tak například zohlednit sedání samostatného nebo pásového podloží. Zadání se liší následovně:
Vynucená deformace podepřených uzlů
Vynucenou deformaci podepřených uzlů je nutné přiřadit uzlu podepřenému ve směru deformace.
Vynucený posun je možné zohlednit pro systémy os pro uzlové podpory ve směru uX'/uY'/uZ'a také pro vynucené natočení φX'/φY'/φZ' (viz Obrázek 1).
Vynucené posuny podepřených linií
I v případě vynuceného posunu podepřených linií musí být podpory ve směru posunu. Vynucený posun podepřených linií se vztahuje na systém os liniových podpor ve směru uX'/uY'/uZ' a také pro vynucené natočení φX' (viz Obrázek 2).

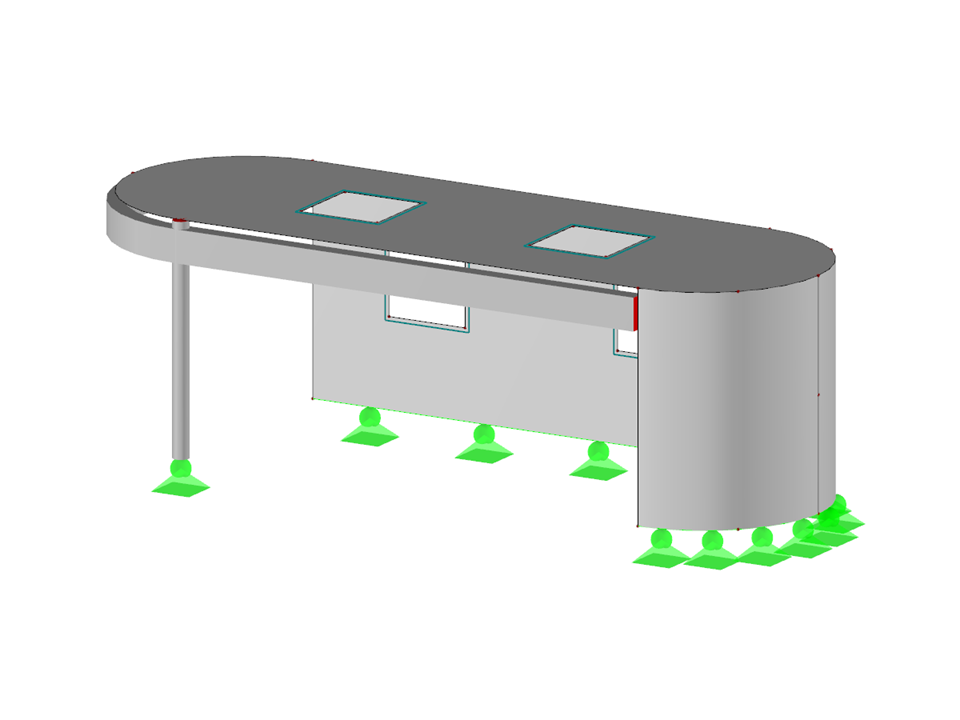

Model použitý v
Železobetonová budova
| Počet uzlů | 32 |
| Počet linií | 29 |
| Počet prutů | 3 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 35 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 26,916 t |
| Rozměry (metrické) | 9,000 x 2,800 x 3,000 m |
| Rozměry (imperiální) | 29.53 x 9.19 x 9.84 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
