如何在模型中考虑柱子/支座的沉降?
答案:
施加在节点支座和线支座上的变形。 对于面,还不可以。因此,例如可以考虑独立基础或条形基础的沉降。 条目之间的区别如下:
强制节点变形
施加的强制节点变形必须分配给在变形方向上支座的节点。
对于节点支座系统uZ '/uY'/uZ '的强制位移也可以考虑强制旋转φX'/φY'/φZ' (见图01)。
强制线位移
在发生强制线位移的情况下,支座也必须保持在位移方向上。 强制的线位移相关于线支座坐标系在uX '/uY'/uZ '上和强制转角φX'(见图02)

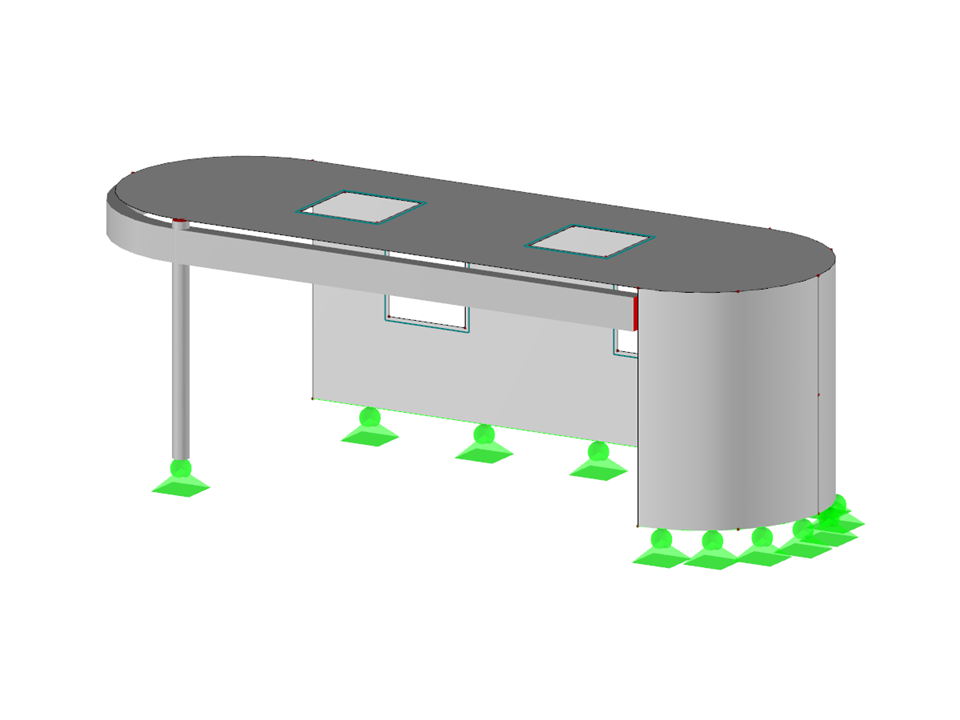

钢筋混凝土建筑
节点数目: | 32 |
线的数目 | 29 |
杆件数目: | 3 |
面的数目: | 4 |
实体数目 | 0 |
荷载工况数目 | 7 |
荷载组合数目 | 35 |
结果组合数目 | 4 |
总重量 | 26,916 t |
翘曲区域尺寸 | 9.000 x 2.800 x 3.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
