Dipl.-Ing. (FH) Alexander Meierhofer
2021-02-05

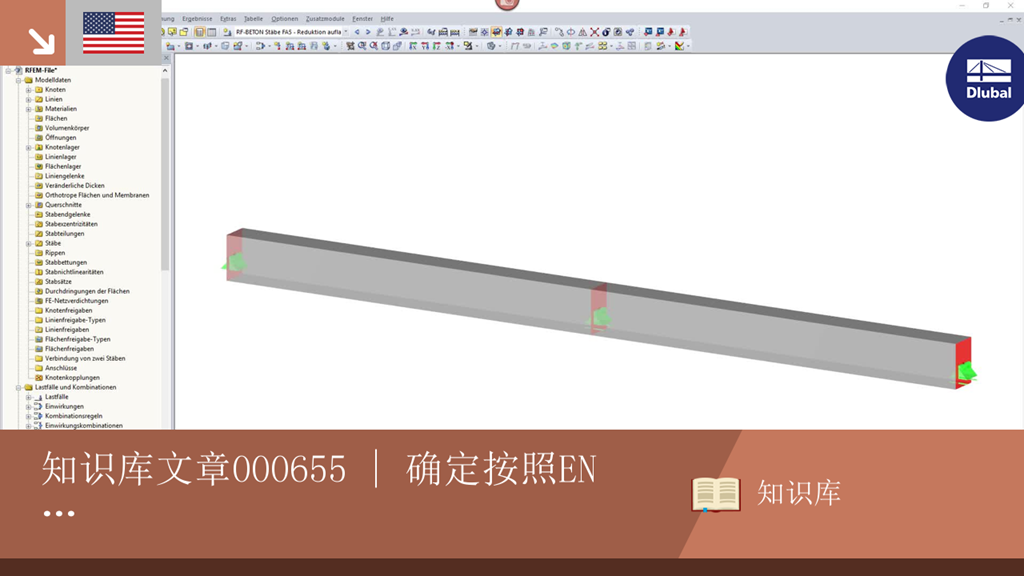

知识库文章000655 | 确定按照EN 1992-1-1进行剪力计算需要的纵向钢筋

不计算配筋的抗剪承载力 VRd,c 按照 EN 1992-1-1 [1] 中的 6.2.2 或 DIN 1045-1 [2] 的 10.3.3 取决于纵向配筋率。 如果将从弯曲计算得出的需要的纵向钢筋用于VRd，c，那么铰接的末端支座附近的没有抗剪的抗剪承载力就会被低估。 与剪力不同，所需的抗剪钢筋在支座方向上减少。 此外实际插入的纵向钢筋在端部支座区域通常会超出所需的抗弯钢筋（例如非交错布置的梁钢筋）。

链接
参考
  1. Deutsches Institut für Normung eV (DIN)。 (2010)。国家附录 – 国家确定的参数 – 欧洲规范 2： Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
  2. DIN 1045-1： Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
  • Mia: AI 助手
  • 最新在线培训
活动
视频
下载模型
知识库文章
强度发展fct，eff-βcc
在按照 7.3.2 确定正常使用极限状态下的最小配筋时，施加的有效抗拉强度 fct,eff对计算的配筋量有很大影响。 下面的文章将简要介绍在 RF-CONCRETE 中确定有效抗拉强度 fct,eff和输入选项。
设置纵向钢筋的布置
In RF-BETON Stäbe und BETON steht die Option zur "Auslegung der Längsbewehrung für den Grenzzustand der Gebrauchstauglichkeit" zur Verfügung. Dabei können die Auslegungskriterien für die Berechnung der Längsbewehrung ausgewählt werden.
变形比较
根据欧洲规范 EN 1992-1-1 [1] 对钢筋混凝土构件进行设计，可以使用非线性方法来确定承载能力极限状态和正常使用极限状态下的内力。 此种情况下内力和变形是非线性的。 开裂状态下的应力应变分析通常提供挠度，该值明显超过线性确定的值。
在 RFEM 6 中，按照 DIN EN 1992-1-1 执行稳定性分析的方法
对于钢筋混凝土结构，其结构性能受二阶分析影响显着，欧洲规范2根据二阶分析（5.8.6）提供了基于非线性确定内力的一般方法，基于名义曲率（5.8.8）的近似方法。

这篇文章的目的是根据欧洲规范 2 中的一根钢筋混凝土细长柱进行设计。
截图
产品功能

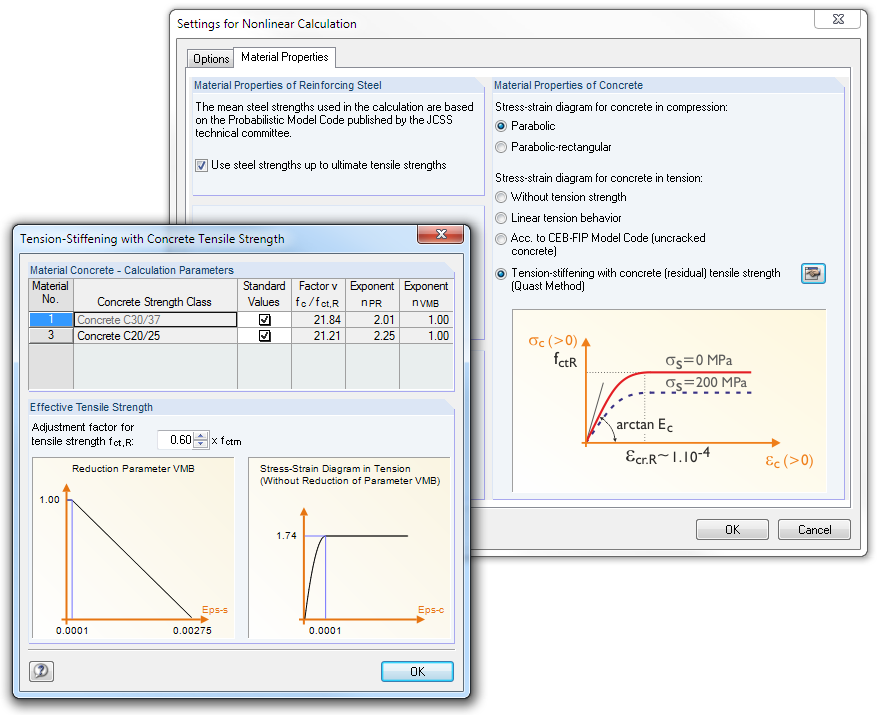

非线性计算的材料属性

RF-CONCRETE Surfaces

通过选择正常使用极限状态的设计方法来激活非线性计算。 您可以分别选择混凝土分析和钢筋分析以及应力-应变图。 迭代过程可以受这些控制参数的影响：收敛精度、最大迭代次数、层在截面高度上的布置和阻尼系数。

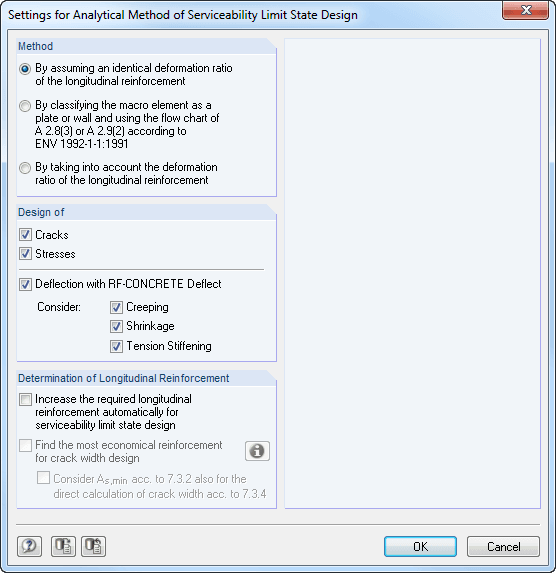

用户可以为每个面或面组单独设置正常使用极限状态的极限值。 容许极限值由最大变形、最大应力或最大裂缝宽度来定义。 定义最大变形时必须要明确说明使用未变形还是变形的结构体系进行设计。
