问题
为什么在“所需配筋”中不能选择“ULS”、“SLS”或“ULS/SLS”? 我再也找不到相关的选项了。
回复:

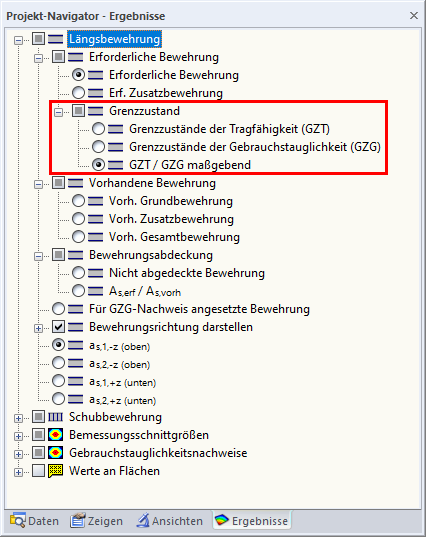

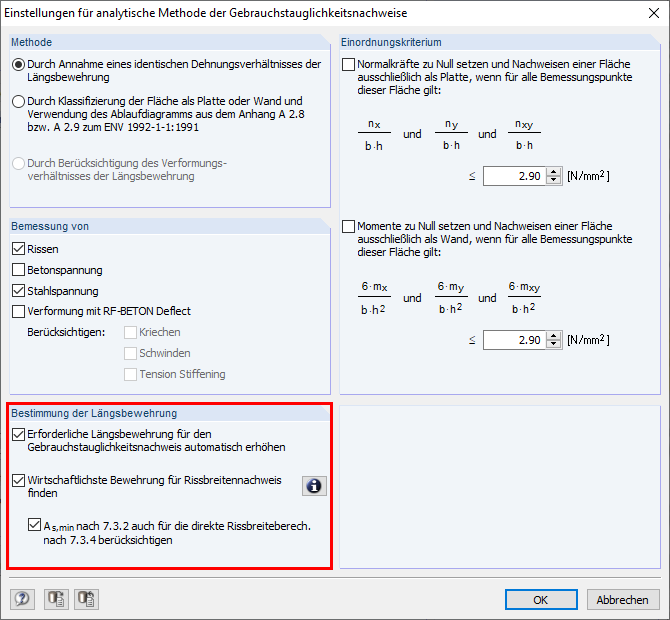

是否在结果导航器中看到该选项取决于正常使用极限状态设计的设置。在正常使用极限状态设计的设置中可以找到“自动增加正常使用极限状态设计所需的纵向钢筋”选项。
如果激活纵向钢筋的自动增加,则“极限状态”条目仅在结果导航器中可用。
您有什么问题想问的吗?
![RFEM 模型(永久和可变荷载)](/zh/webimage/021543/3083454/01-fr.png?mw=512&hash=5abb1fa9cfbaf68b443ad73b71b313783c0bbec9)
本文讨论的是截面受轴向压力的直线单元。 本文旨在说明如何在 RFEM 5 的计算中考虑了欧洲规范中定义的混凝土柱参数。
![Nachweis der Schubfuge](/zh/webimage/010168/2423278/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
In RF-BETON Stäbe ist auch der Nachweis einer Schubfuge enthalten. Damit der Nachweis geführt wird, muss dieser in Maske 1.6 Register "Schubfuge" aktiviert werden.
![使用CONCRETE和RF-CONCRETE杆件进行抗火验算](/zh/webimage/010240/2423916/enu-png.png?mw=512&hash=11c9c8f5694d2cbdc921e58bc9669774901e31b5)
Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
![减少慢速硬化混凝土的最小配筋](/zh/webimage/010260/468927/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
![Bewehrungsübergabe von RFEM/RSTAB (oben) an Revit (unten)](/zh/webimage/006834/526064/Dlubal-Revit.png?mw=512&hash=9a92302ba8b440403caf2f68050db6dc529c1eb1)
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Im Add-On Betonbemessung für RFEM 6 / RSTAB 9 können Sie für Wände und Decken aus Stahlbeton die Brandbemessung nach dem vereinfachten Tabellenverfahren durchführen (EN 1992-1-2, Kapitel 5.4.2 und Tabelle 5.8 und 5.9).
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
