Come posso considerare un cedimento della colonna/vincolo esterno nel modello ?
Risposta:
Una deformazione imposta può verificarsi su un vincolo esterno nodale e su un vincolo lineare. Per le superfici , questo non è ancora possibile. Pertanto, è possibile considerare, ad esempio, i cedimenti di una fondazione indipendente o di una fondazione a strisce. Le voci differiscono come segue:
Spostamento generalizzato imposto dei nodi
La deformazione nodale imposta deve essere assegnata a un nodo supportato nella direzione della deformazione.
Lo spostamento imposto può essere considerato per il sistema di assi dei vincoli nodali nella direzione uX '/uY'/uZ 'così come per la rotazione imposta φX'/φY '/φZ' (vedi Figura 01).
Spostamenti generalizzati imposti della linea
Nel caso di spostamenti di linea imposti, è anche necessario mantenere i vincoli nella direzione dello spostamento. Lo spostamento della linea imposto è relativo al sistema di assi del vincolo esterno della linea nella direzione uX '/uY'/uZ 'e per la rotazione imposta φX' (vedi Figura 02).

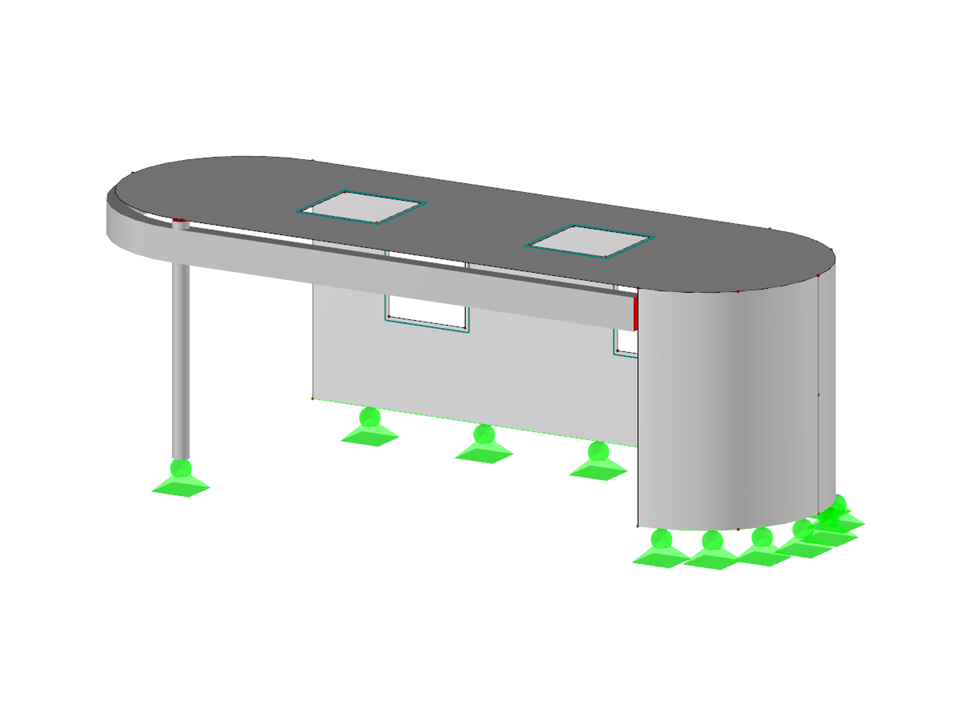

Modello utilizzato in
Edificio in cemento armato
| Numero di nodi | 32 |
| Numero di linee | 29 |
| Numero di aste | 3 |
| Numero di superfici | 4 |
| Numero di solidi | 0 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 35 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 26,916 t |
| Dimensioni (metriche) | 9.000 x 2.800 x 3.000 m |
| Dimensioni (imperiali) | 29.53 x 9.19 x 9.84 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
