¿Cómo puedo considerar un asiento de pilar/apoyo en el modelo ?
Respuesta:
Una deformación impuesta puede ocurrir en un apoyo en nudo y en un apoyo en línea. Para las superficies , esto aún no es posible. Por lo tanto, puede considerar los asentamientos de una cimentación independiente o una cimentación de bandas, por ejemplo. Las entradas difieren como a continuación:
Deformación impuesta en nudo
La deformación del nudo impuesta se debe asignar a un nudo apoyado en la dirección de la deformación.
El desplazamiento impuesto se puede considerar para el sistema de ejes del apoyo en nudo en la dirección uX '/uY'/uZ 'así como para el giro impuesto φX'/φY '/φZ' (ver imagen 01).
Deformaciones impuestas en línea
En el caso de desplazamientos de línea impuestos, también es necesario mantener los apoyos en la dirección del desplazamiento. El desplazamiento de línea impuesto está relacionado con el sistema de ejes de apoyo de línea en la dirección uX '/uY'/uZ 'así como para la rotación impuesta φX' (ver imagen 02).

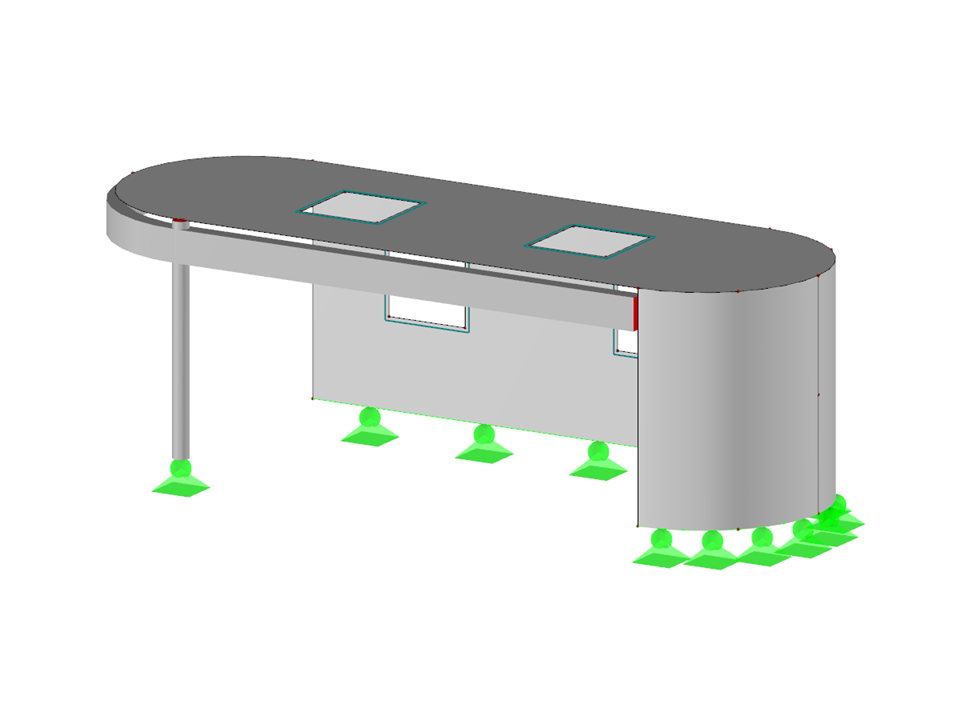

Edificio de hormigón armado
Número de nudos | 32 |
Número de líneas | 29 |
Número de barras | 3 |
Número de superficies | 4 |
Número de sólidos | 0 |
Número de casos de carga | 7 |
Número de combinaciones de carga | 35 |
Número de combinaciones de resultados | 4 |
Peso completo | 26.916 t |
Dimensiones (métricas) | 9,000 x 2,800 x 3,000 m |
Dimensiones (imperiales) | 29.53 x 9.19 x 9.84 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
