Respuesta:
Uno de los resultados clave en RWIND es el coeficiente de fuerza del viento (también conocido como coeficiente de fuerza aerodinámica), que ayuda a los ingenieros a comprender cómo interactúa el viento con una estructura. Este coeficiente es esencial para optimizar los diseños y garantizar la estabilidad y la eficiencia estructural.
En RWIND, el coeficiente de fuerza del viento se obtiene típicamente mediante la ejecución de una simulación de viento basada en la geometría, velocidad del viento y condiciones ambientales dadas. El software calcula las fuerzas que actúan sobre la estructura y proporciona valores de coeficientes que indican la respuesta aerodinámica. Esta FAQ te guiará a través del proceso para obtener el coeficiente de fuerza del viento en RWIND.
Para ilustrar cómo RWIND determina el coeficiente de fuerza del viento, podemos ver un ejemplo práctico de la Universidad RWTH Aachen sobre una antena [1] según la imagen 1.

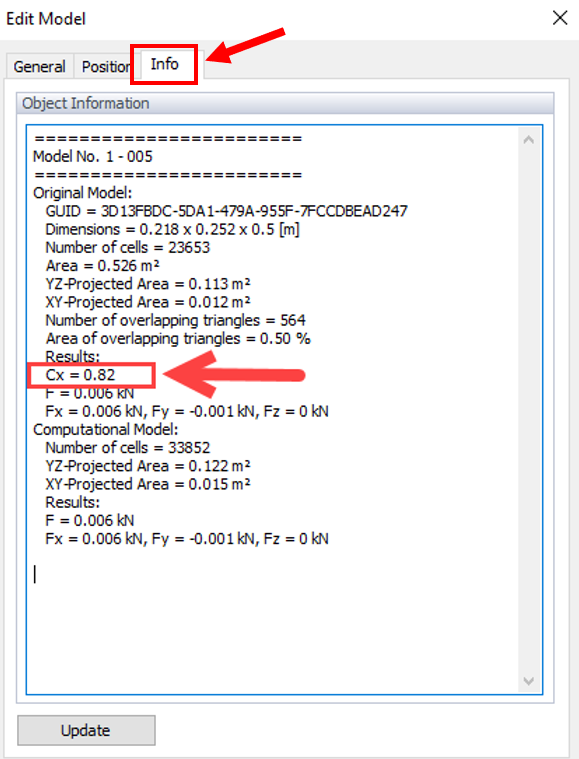

En la imagen 2, el valor del coeficiente de fuerza del viento (coeficiente de fuerza aerodinámica) se calcula en la pestaña de información de los datos de edición del modelo. También se muestra la fórmula del coeficiente de fuerza del viento:
|
Cf |
Coeficiente de fuerza del viento |
|
F |
Fuerza de arrastre ejercida por el viento sobre la estructura |
|
ρ |
densidad del aire |
|
U |
Velocidad del viento de flujo libre |
|
A |
Área de referencia de la estructura |

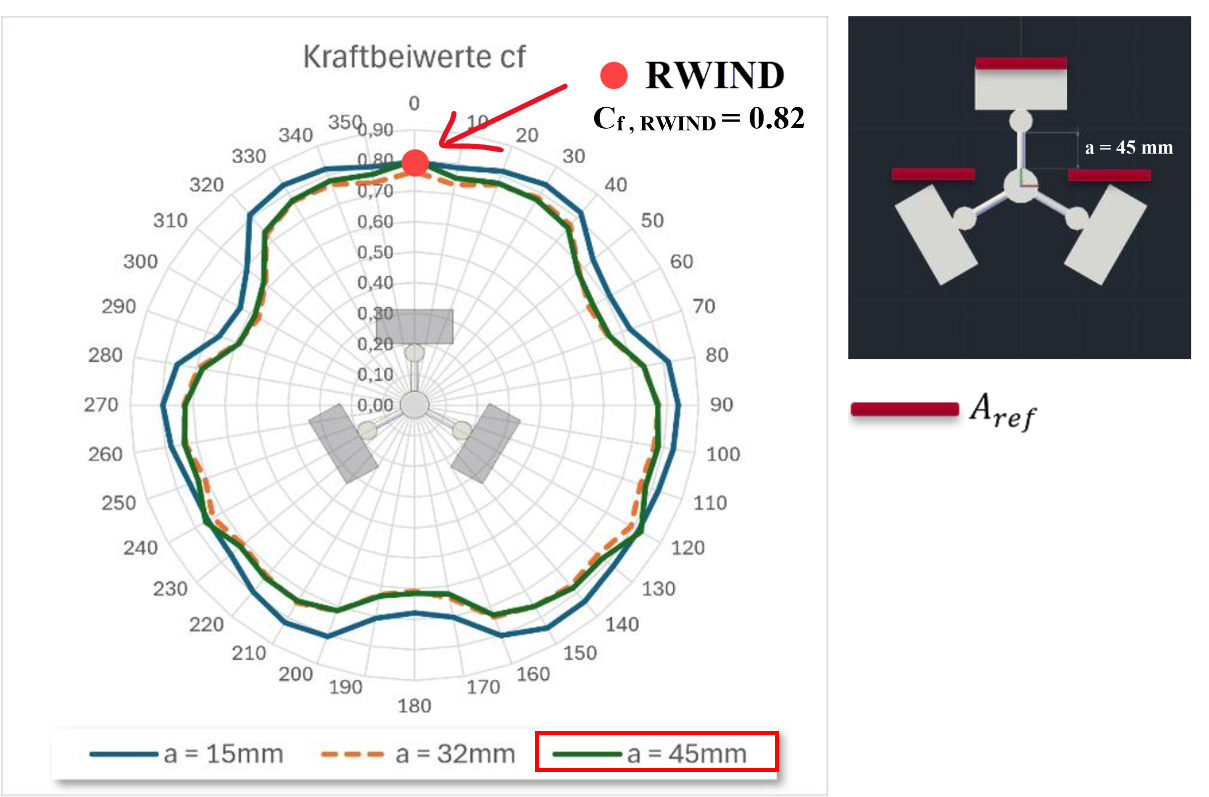

Para comparar resultados, la imagen 3 [1] presenta un análisis de los coeficientes de fuerza (Cf) en relación con diferentes configuraciones estructurales bajo la influencia del viento. A la izquierda, una gráfica polar titulada "Kraftbeiwerte Cf" ilustra la variación de los coeficientes de fuerza en diferentes direcciones del viento según el área de referencia Aref = 0,1127 m2. Un punto rojo a 0° indica el coeficiente de fuerza en RWIND (Cf = 0,82) como un punto significativo relacionado con el viento para a = 45 mm.
