Coefficient de force du vent dans RWIND

Comment obtenir le coefficient de force du vent dans RWIND ?

Réponse:

L’un des principaux résultats dans RWIND est le coefficient de force du vent (également connu sous le nom de coefficient de force aérodynamique), qui aide les ingénieurs à comprendre comment le vent interagit avec une structure. Ce coefficient est essentiel pour optimiser les concepts afin d’assurer la stabilité et l’efficacité structurelles.

Dans RWIND, le coefficient de force du vent est généralement obtenu en exécutant une simulation des flux de vent basée sur la géométrie donnée, la vitesse du vent et les conditions environnementales. Le logiciel calcule ensuite les forces agissant sur la structure et fournit des valeurs de coefficients indiquant la réponse aérodynamique. Cette FAQ vous guidera dans le processus d’obtention du coefficient de force du vent dans RWIND.

Pour illustrer comment RWIND détermine le coefficient de force du vent, nous pouvons examiner un exemple pratique de l’Université RWTH d’Aix-la-Chapelle concernant une antenne [1] selon l’image 1.

Modèle de simulation des flux de vent sur une antenne avec intensités de charge codées par couleur sous pression aérodynamique
1 Simulation des flux de vent sur une antenne

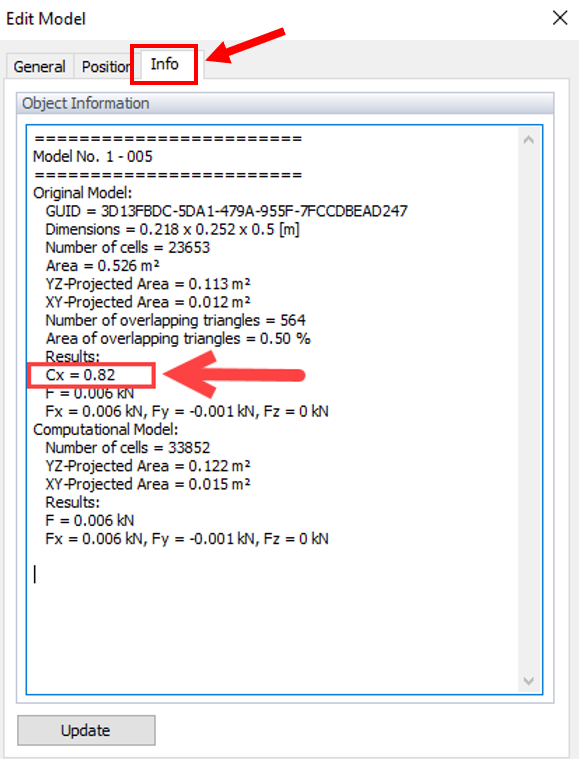

Dans l’image 2, la valeur du coefficient de force du vent (coefficient de force aérodynamique) est calculée dans l’onglet d’information des données de modification du modèle. La formule du coefficient de force du vent est également présentée ici :

Cf=F12ρU2A=5.812×1.25×102×0.1127=0.82

Cf

Coefficient de force exercée par le vent

F

Force de traînée exercée par le vent sur la structure

ρ

Densité de l'air

U

Vitesse du vent libre

A

Zone de référence de la structure
Coefficient de force exercée par le vent
Vue du coefficient de force du vent dans RWIND avec données de paramètre numérique
2 Analyse des coefficients de force du vent dans RWIND

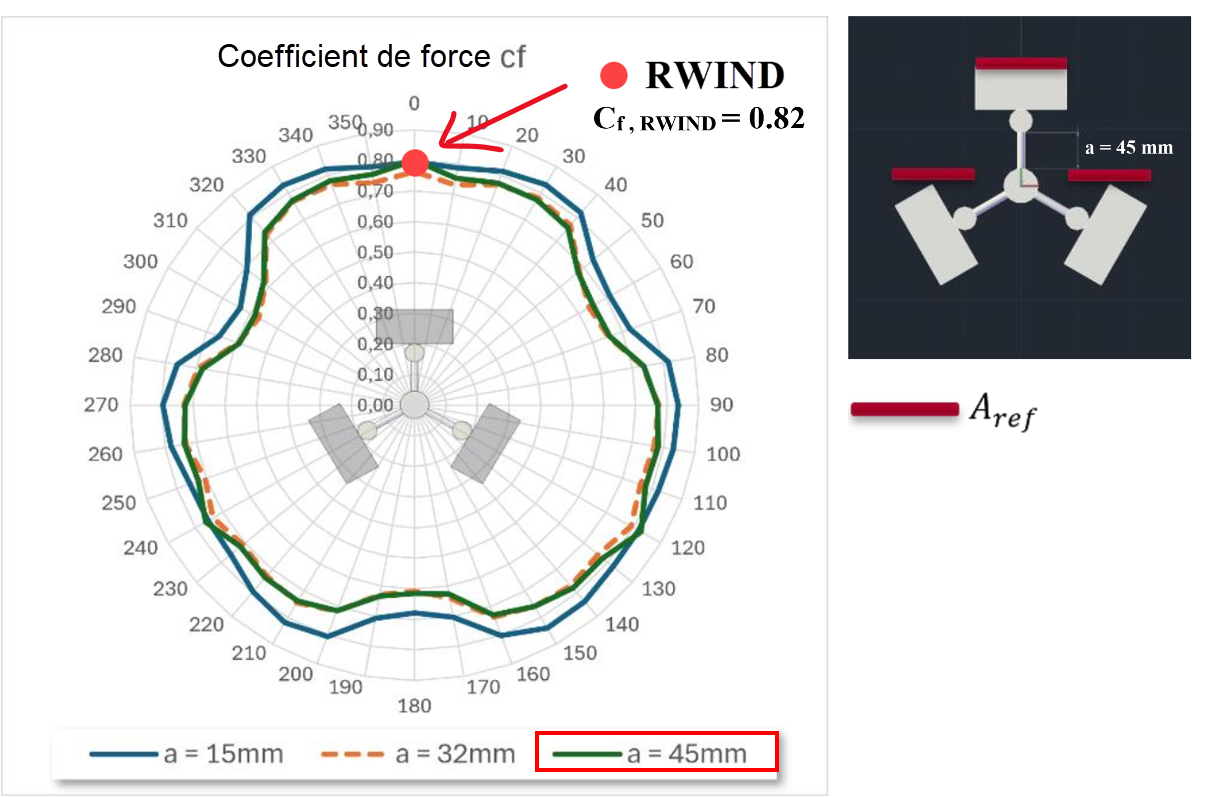

Pour comparer les résultats, l’image 3 [1] présente une analyse des coefficients de force (Cf) en relation avec différentes configurations structurelles sous l’influence du vent. À gauche, un graphique polaire intitulé « Coefficients de force Cf » illustre la variation des coefficients de force à différentes directions du vent selon la surface de référence Aref = 0,1127 m2. Un point rouge à 0° indique le coefficient de force dans RWIND (Cf = 0,82) comme un point significatif lié au vent pour a = 45 mm.

Illustration de l'évaluation du coefficient de force du vent appliquée à une antenne avec paramètres de charge et notation technique
3 Analyse du coefficient de charge de vent pour une antenne
Modèle de simulation des flux de vent sur une antenne avec intensités de charge codées par couleur sous pression aérodynamique
44x
14x
Analyse des flux de vent sur une antenne
Auteur

M. Kazemian est responsable du développement de produits et du marketing de Dlubal Software, en particulier pour le logiciel RWIND 2.

Références
  1. Krieger, D. (2024). Bestmmung Realistcher Windlasten auf Antencentragwerke an Dachstandorten duch Windkanalversuche (these de licence). Institut für Stahlbau, Université RWTH d'Aix-la-Chapelle.
