Une structure extraordinaire a été construite au Chili : le « Temple de la lumière ». Il s'agit de l'un des huit temples Bahá’í au monde. Le bahaïsme est une religion monothéiste qui compte environ sept millions de fidèles, principalement en Inde, en Iran, en Afrique ainsi qu'en Amérique du Nord et du Sud. La planification de ce temple s'est étendue sur plusieurs décennies.
La société allemande et cliente de Dlubal Software Josef Gartner GmbH a été chargé de la planification, de la conception et de la construction de la structure complète sur une dalle en béton.
Calcul de structure, conception et construction (acier et revêtement)
Josef Gartner GmbH, Wurtzbourg, Allemagne
josef-gartner.permasteelisagroup.com

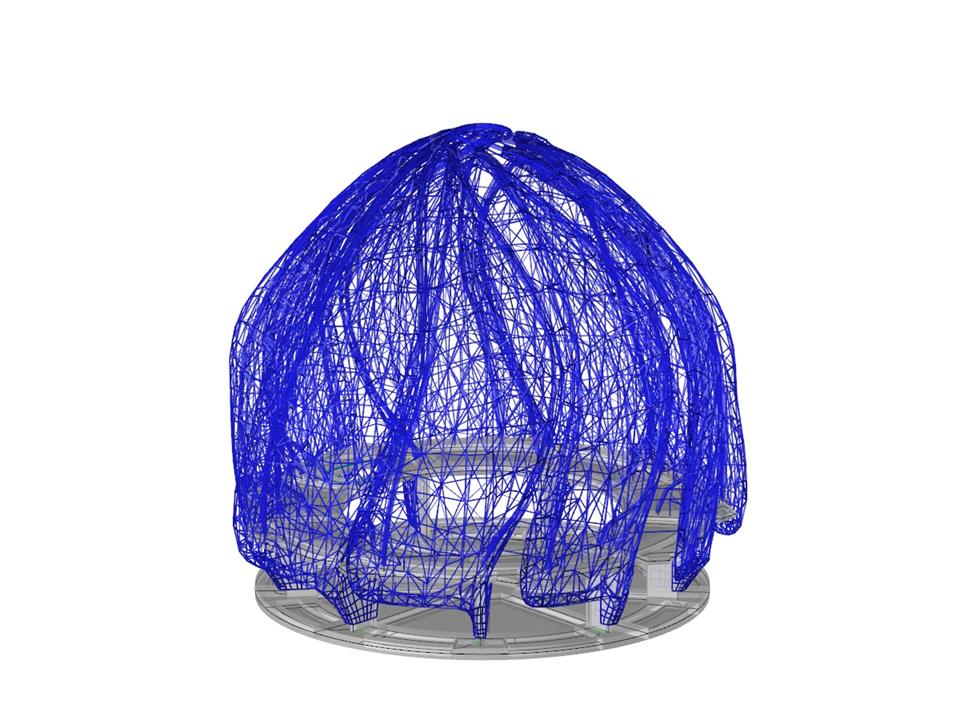

Modèle 3D (© Josef Gartner GmbH)
La société allemande et cliente de Dlubal Software Josef Gartner GmbH a été chargé de la planification, de la conception et de la construction de la structure complète sur une dalle en béton.
Calcul de structure, conception et construction (acier et revêtement)
Josef Gartner GmbH, Wurtzbourg, Allemagne
josef-gartner.permasteelisagroup.com
Modèle 3D (© Josef Gartner GmbH)
Structure en acier et béton
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 9734 |
Nombre de lignes | 18620 |
Nombre de barres | 17300 |
Nombre de surfaces | 118 |
Nombre de cas de charge | 7 |
Nombre de combinaisons de résultats | 4 |
Dimensions (métrique) | 33,128 x 33,197 x 30,407 m |
Dimensions (impériales) | 108.69 x 108.91 x 99.76 feet |
Version du logiciel | 5.02.00 |
