W Chile powstała niezwykła konstrukcja: „Świątynia Światła”. Jest to jedna z ośmiu świątyń bahaistycznych na świecie. Monoteistyczna religia bahaistyczna ma około siedmiu milionów wyznawców, głównie w Indiach, Iranie, Afryce oraz Ameryce Północnej i Południowej. Projektowanie świątyni trwało kilka dekad.
Josef Gartner GmbH, niemiecki klient Dlubal Software, otrzymał zadanie zaplanowania, zaprojektowania i zbudowania całej konstrukcji powyżej fundamentu.
Analiza statyczno -wytrzymałościowa, budowa i wykonanie (stal i dach)
Josef Gartner GmbH, Würzburg, Niemcy
josef-gartner.permasteelisagroup.com

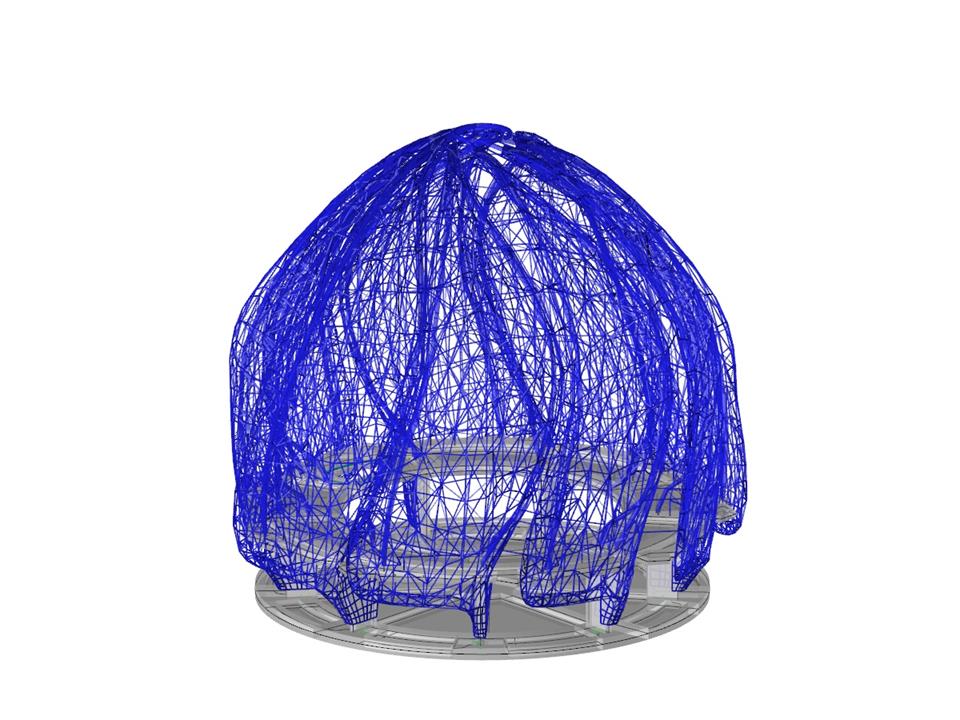

Model 3D (© Josef Gartner GmbH)
Josef Gartner GmbH, niemiecki klient Dlubal Software, otrzymał zadanie zaplanowania, zaprojektowania i zbudowania całej konstrukcji powyżej fundamentu.
Analiza statyczno -wytrzymałościowa, budowa i wykonanie (stal i dach)
Josef Gartner GmbH, Würzburg, Niemcy
josef-gartner.permasteelisagroup.com
Model 3D (© Josef Gartner GmbH)
Konstrukcja stalowa i betonowa
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 9734 |
| Liczba linii | 18620 |
| Liczba prętów | 17300 |
| Liczba powierzchni | 118 |
| Ilość przypadków obciążenia | 7 |
| Liczba kombinacji wyników | 4 |
| Wymiary (metryczne) | 33,128 x 33,197 x 30,407 m |
| Wymiary (imperialne) | 108.69 x 108.91 x 99.76 feet |
| Wersja programu | 5.02.00 |
