In Cile è stata costruita una struttura straordinaria: il "Tempio della luce". È uno degli otto templi bahá'í in tutto il mondo. La religione monoteista bahá'í ha circa sette milioni di seguaci, principalmente in India, Iran, Africa e Nord e Sud America. Per la realizzazione del tempio ci sono voluti molti decenni.
Josef Gartner GmbH, un cliente tedesco di Dlubal Software, è stato incaricato di pianificare, progettare e costruire l'intera struttura sopra le fondamenta.
Analisi strutturale, costruzione e completamento (acciaio e coperture)
Josef Gartner GmbH, Würzburg, Germania
josef-gartner.permasteelisagroup.com

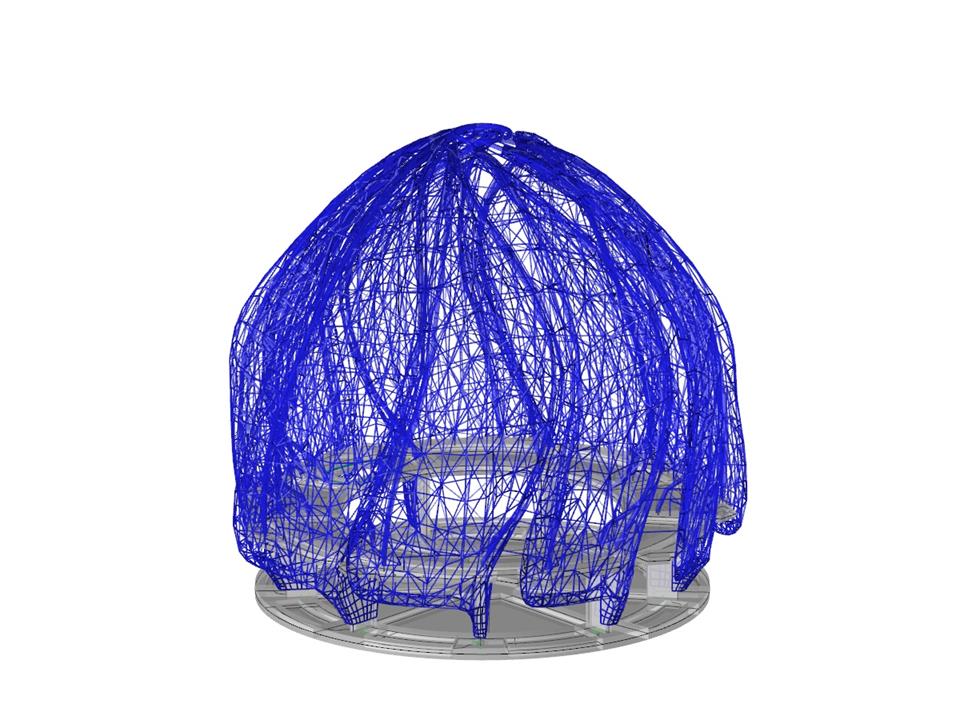

Modello 3D (© Josef Gartner GmbH)
Josef Gartner GmbH, un cliente tedesco di Dlubal Software, è stato incaricato di pianificare, progettare e costruire l'intera struttura sopra le fondamenta.
Analisi strutturale, costruzione e completamento (acciaio e coperture)
Josef Gartner GmbH, Würzburg, Germania
josef-gartner.permasteelisagroup.com
Modello 3D (© Josef Gartner GmbH)
Struttura in acciaio e calcestruzzo
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 9734 |
| Numero di linee | 18620 |
| Numero di aste | 17300 |
| Numero di superfici | 118 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di risultati | 4 |
| Dimensioni (metriche) | 33.128 x 33.197 x 30.407 m |
| Dimensioni (imperiali) | 108.69 x 108.91 x 99.76 feet |
| Versione del programma | 5.02.00 |
