En Chile, se construyó una estructura extraordinaria: el "Templo de la luz". Es uno de los ocho templos Bahá'í del mundo. La religión Bahá’í monoteísta tiene alrededor de siete millones de seguidores, principalmente en India, Irán, África, Norteamérica y Sudamérica. La planificación del templo supuso muchos años.
Josef Gartner GmbH, cliente alemán de Dlubal Software, recibió el trabajo de la planificación, diseño y construcción de toda la estructura sobre la cimentación.
Análisis estructural, construcción y terminación (acero y cubierta)
Josef Gartner GmbH, Wurzburgo, Alemania
josef-gartner.permasteelisagroup.com

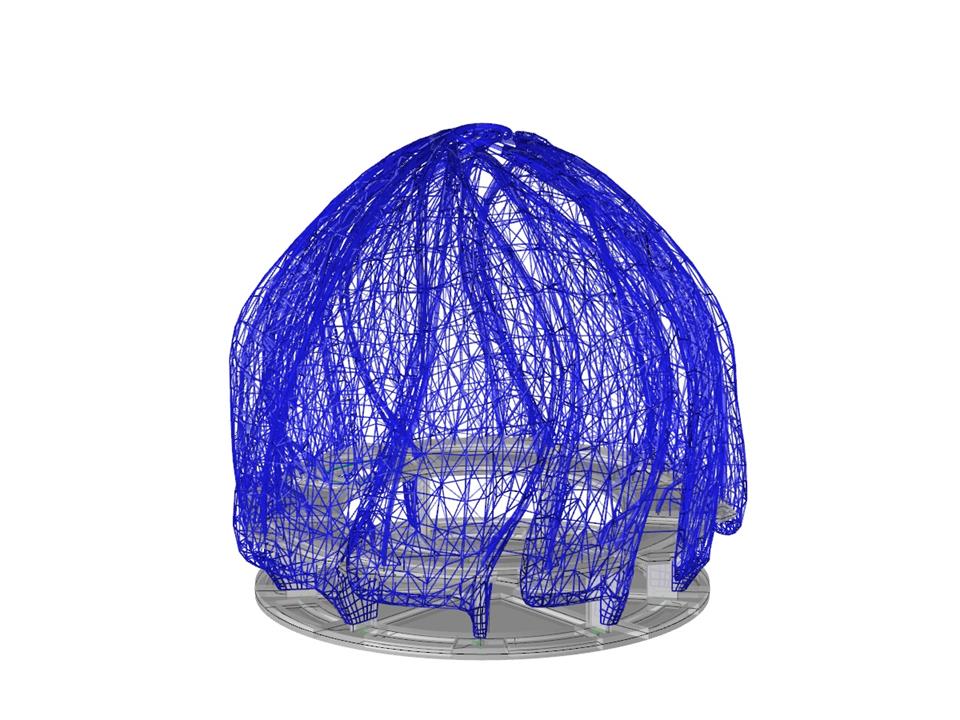

Modelo en 3D (© Josef Gartner GmbH)
Josef Gartner GmbH, cliente alemán de Dlubal Software, recibió el trabajo de la planificación, diseño y construcción de toda la estructura sobre la cimentación.
Análisis estructural, construcción y terminación (acero y cubierta)
Josef Gartner GmbH, Wurzburgo, Alemania
josef-gartner.permasteelisagroup.com
Modelo en 3D (© Josef Gartner GmbH)
Estructura de acero y hormigón
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 9734 |
| Número de líneas | 18620 |
| Número de barras | 17300 |
| Número de superficies | 118 |
| Número de casos de carga | 7 |
| Número de combinaciones de resultados | 4 |
| Dimensiones (métricas) | 33,128 x 33,197 x 30,407 m |
| Dimensiones (imperiales) | 108.69 x 108.91 x 99.76 feet |
| Versión del programa | 5.02.00 |
