Ответ:
Одним из ключевых результатов в программе RWIND является коэффициент ветровой силы (также известный как аэродинамический коэффициент), который помогает инженерам понять взаимодействие ветра с конструкцией. Этот коэффициент необходим для оптимизации проектирования с целью обеспечения конструктивной устойчивости и эффективности.
В RWIND коэффициент ветровой силы обычно получается путем проведения моделирования ветра на основе заданной геометрии, скорости ветра и условий окружающей среды. Программа затем вычисляет силы, действующие на конструкцию, и предоставляет значения коэффициентов, отражающие аэродинамическую реакцию. В этом блоке частых вопросов изложен процесс получения коэффициента ветровой силы в RWIND.
Чтобы показать, как RWIND определяет коэффициент ветровой силы, мы можем рассмотреть практический пример из Университета Аахена о антенне [1] на рисунке 1.

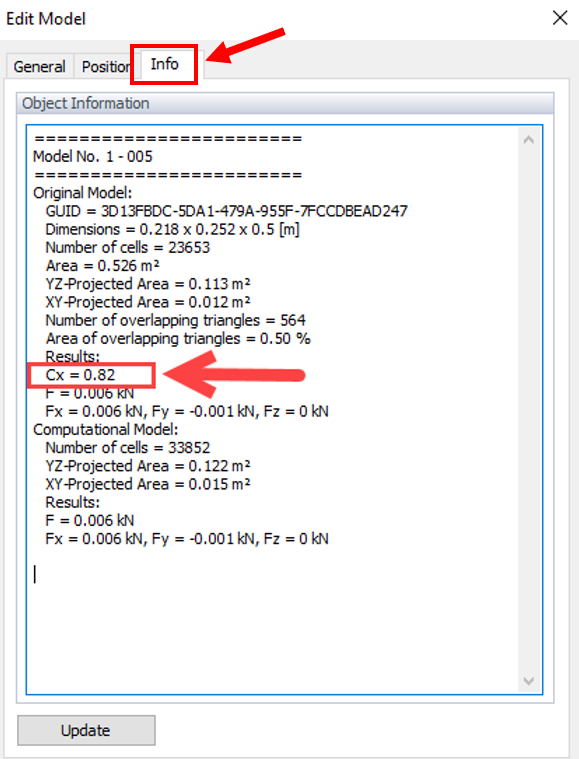

На рисунке 2 значение коэффициента ветровой силы (аэродинамического коэффициента) рассчитывается во вкладке информации об изменении данных модели. Здесь также показана формула коэффициента ветровой силы:
|
Cf |
коэффициент силы ветра |
|
F |
Сила сопротивления, действующая на конструкцию ветром |
|
ρ |
плотность воздуха |
|
U |
Скорость набегающего потока |
|
A |
Площадь конструкции-ориентира |

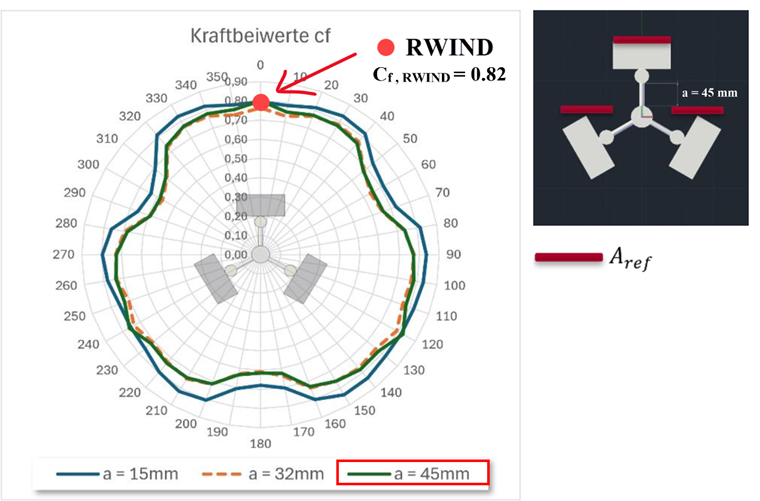

Для сравнения результатов на рисунке 3 [1] представлена анализа коэффициентов сил (Cf) в зависимости от различных конфигураций конструкции под воздействием ветра. Слева полярный график под названием "Kraftbeiwerte Cf" иллюстрирует изменения коэффициентов сил при различных направлениях ветра в соответствии с эталонной площадью Aref = 0,1127 м2. Красная точка при 0° указывает коэффициент силы в RWIND (Cf = 0.82) как значимую ветровую точку для а = 45 мм.
