Odpowiedź:
Jednym z kluczowych wyników w RWIND jest współczynnik siły wiatru (znany również jako współczynnik aerodynamiczny), który pomaga inżynierom zrozumieć, jak wiatr oddziałuje na konstrukcję. Współczynnik ten jest niezbędny do optymalizacji projektów, aby zapewnić stabilność i efektywność konstrukcji.
W RWIND współczynnik siły wiatru jest zazwyczaj uzyskiwany poprzez przeprowadzenie symulacji wiatru na podstawie danej geometrii, prędkości wiatru i warunków środowiskowych. Oprogramowanie oblicza wtedy siły działające na konstrukcję i dostarcza wartości współczynników, które wskazują na odpowiedź aerodynamiczną. Niniejsze FAQ przeprowadzi cię przez proces uzyskiwania współczynnika siły wiatru w RWIND.
Aby zilustrować, jak RWIND określa współczynnik siły wiatru, możemy przyjrzeć się praktycznemu przykładowi z RWTH Aachen University dotycząc tyle co Anteny [1] zgodnie z obrazem 1.

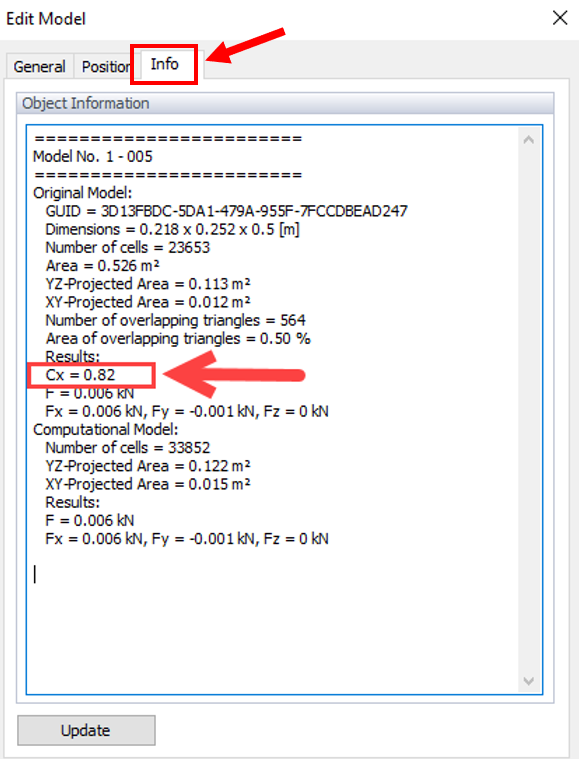

Na obrazie 2 wartość współczynnika siły wiatru (współczynnik aerodynamiczny) jest obliczana na karcie informacji o edycji danych modelu. Pokazana jest również tutaj formuła współczynnika siły wiatru:
|
Cf |
Współczynnik siły wiatru |
|
F |
Siła oporu wywierana przez wiatr na konstrukcję |
|
ρ |
gęstość powietrza |
|
U |
Prędkość swobodnego przepływu wiatru |
|
A |
Referencyjne pole przekroju konstrukcji |

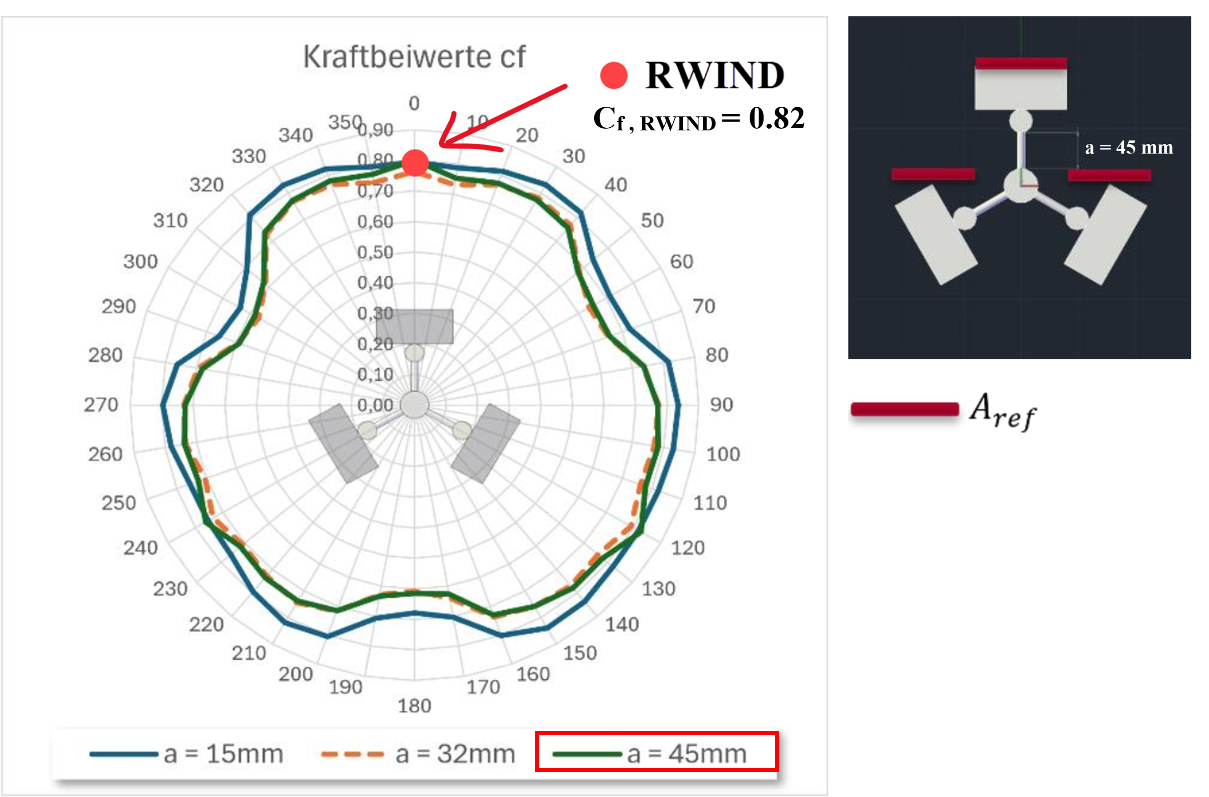

W celu porównania wyników, obraz 3 [1] przedstawia analizę współczynników sił (Cf) w odniesieniu do różnych konfiguracji konstrukcyjnych pod wpływem wiatru. Po lewej stronie, wykres biegunowy zatytułowany "Kraftbeiwerte Cf" ilustruje zmienność współczynników sił przy różnych kierunkach wiatru, zgodnie z referencyjną powierzchnią Aref = 0.1127 m2. Czerwona kropka przy 0° wskazuje współczynnik siły w RWIND (Cf = 0.82) jako istotny punkt związany z wiatrem dla a = 45 mm.
