Součinitel v RWIND

How can I obtain wind force coefficient in RWIND?

Odpověď:

Jedním z klíčových výstupů v RWIND je součinitel tlakové síly (také známý jako součinitel aerodynamické síly), který pomáhá inženýrům pochopit, jak vítr interaguje s konstrukcí. Tento součinitel je nezbytný pro optimalizaci návrhů za účelem zajištění stability a efektivity konstrukce.

V RWIND se součinitel tlakové síly obvykle získává provedením simulace větru na základě dané geometrie, rychlosti větru a environmentálních podmínek. Software pak vypočítá síly působící na konstrukci a poskytne hodnoty součinitele, které indikují aerodynamickou odezvu. Tento FAQ vás provede procesem získání součinitele tlakové síly v RWIND.

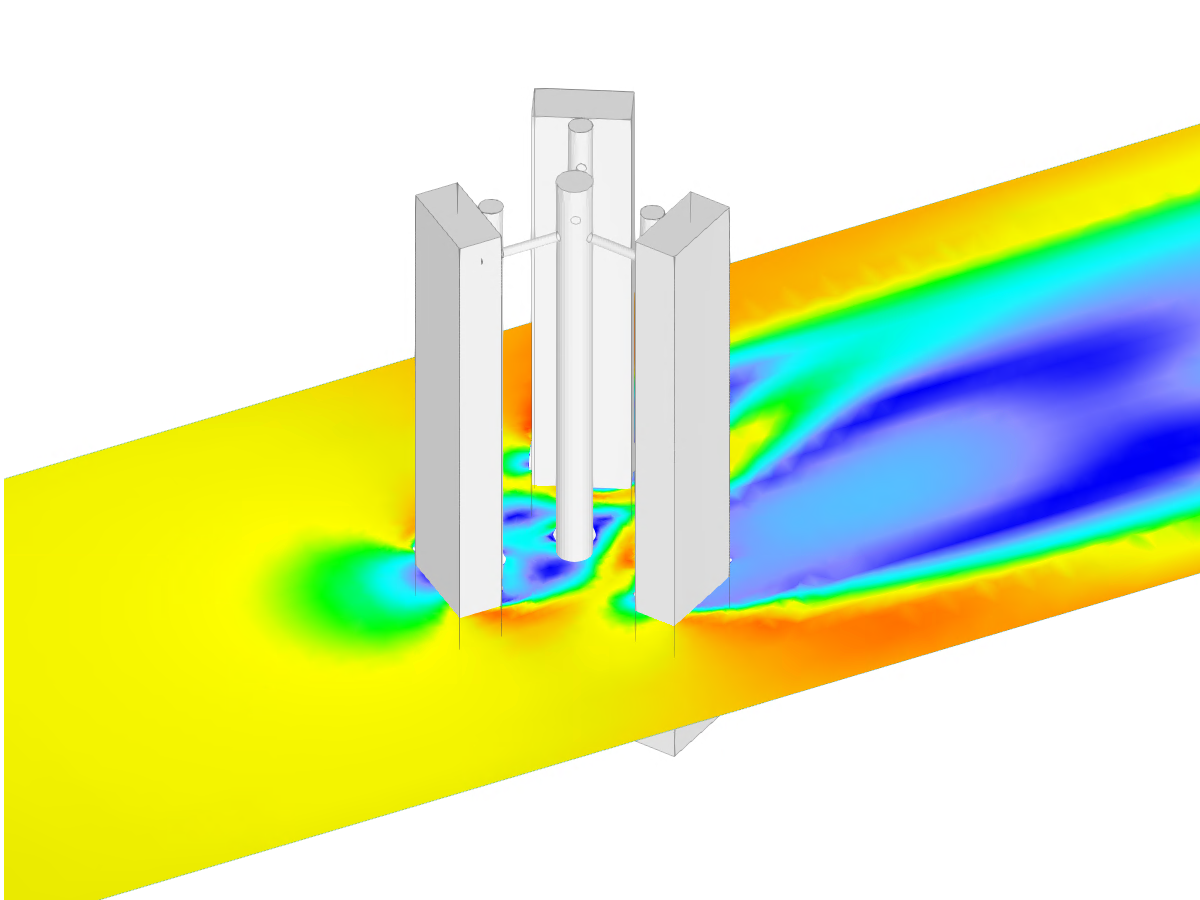

Abychom ukázali, jak RWIND určuje součinitel tlakové síly, můžeme se podívat na praktický příklad z RWTH Aachen University o anténě [1] podle obrázku 1.

Model antény pro simulaci větru s barevně znázorněnými intenzitami zatížení při aerodynamickém tlaku
1 Simulace větru na anténu

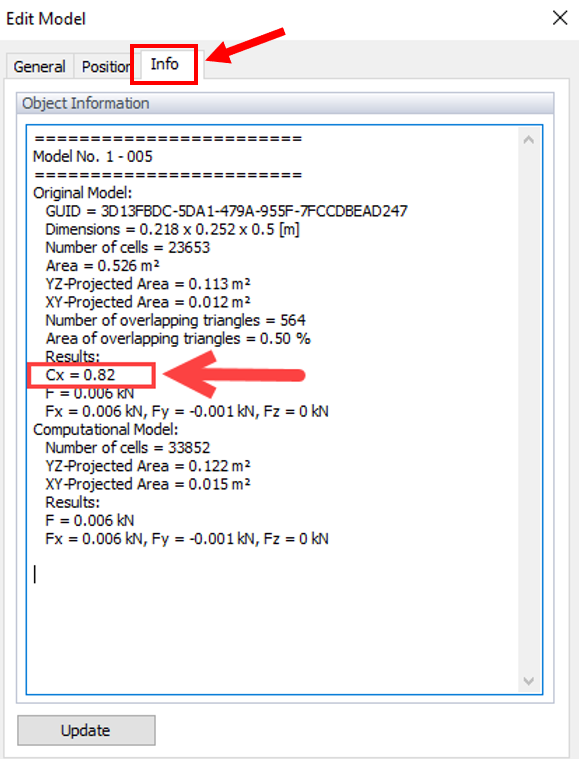

Na obrázku 2 je hodnota součinitele tlakové síly (aerodynamického součinitele) vypočítána v informačním panelu úpravy dat modelu. Zde je také uveden vzorec pro součinitel tlakové síly:

Cf=F12ρU2A=5.812×1.25×102×0.1127=0.82

Cf

Součinitel síly větru

F

Odporová síla, kterou na konstrukci působí vítr

ρ

Hustota vzduchu

U

Rychlost větru s volným proudem

A

Referenční plocha konstrukce
Součinitel síly větru
Zobrazení součinitele větru v RWIND s numerickými parametry
2 Analýza součinitele působení větru v RWIND

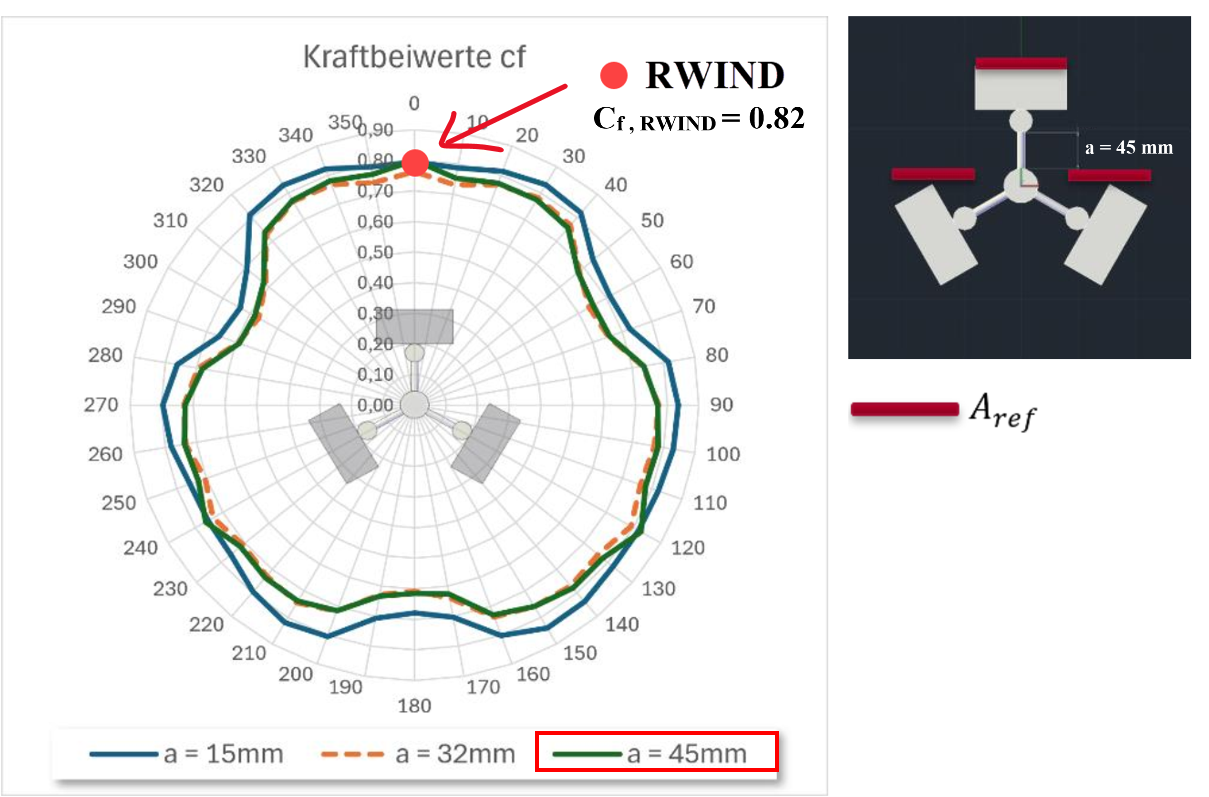

Pro srovnání výsledků představuje obrázek 3 [1] analýzu součinitelů síly (Cf) ve vztahu k různým konfiguracím konstrukce při vlivu větru. Na levé straně polární graf s názvem "Kraftbeiwerte Cf" znázorňuje změny součinitelů síly při různých směrech větru vzhledem k referenční ploše Aref = 0,1127 m2. Červený bod na 0° udává součinitel síly v RWIND (Cf = 0,82) jako významný bod související s větrem pro a = 45 mm.

Názorné zobrazení vyhodnocení součinitele silového působení větru aplikovaného na anténní konstrukci s parametry zatížení a technickým značením
3 Analýza součinitele zatížení větrem pro příklad antény
Model antény pro simulaci větru s barevně znázorněnými intenzitami zatížení při aerodynamickém tlaku
54x
17x
Analýza větru na anténě
Autor

Pan Kazemian má na starosti vývoj produktů a marketing společnosti Dlubal, zejména programu RWIND 2.

Reference
  1. Krieger, D. (2024). Nejlepší realistischer Windlasten auf Antennentragwerke a Dachstandorten durch Windkanalversuche (Bakalářská práce). Institut für Stahlbau, RWTH Univerzita v Cáchách.
