Odpověď:

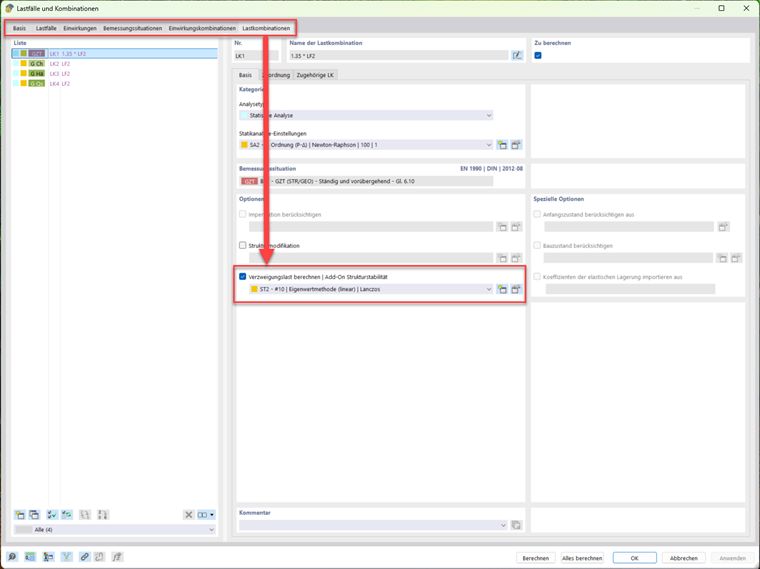

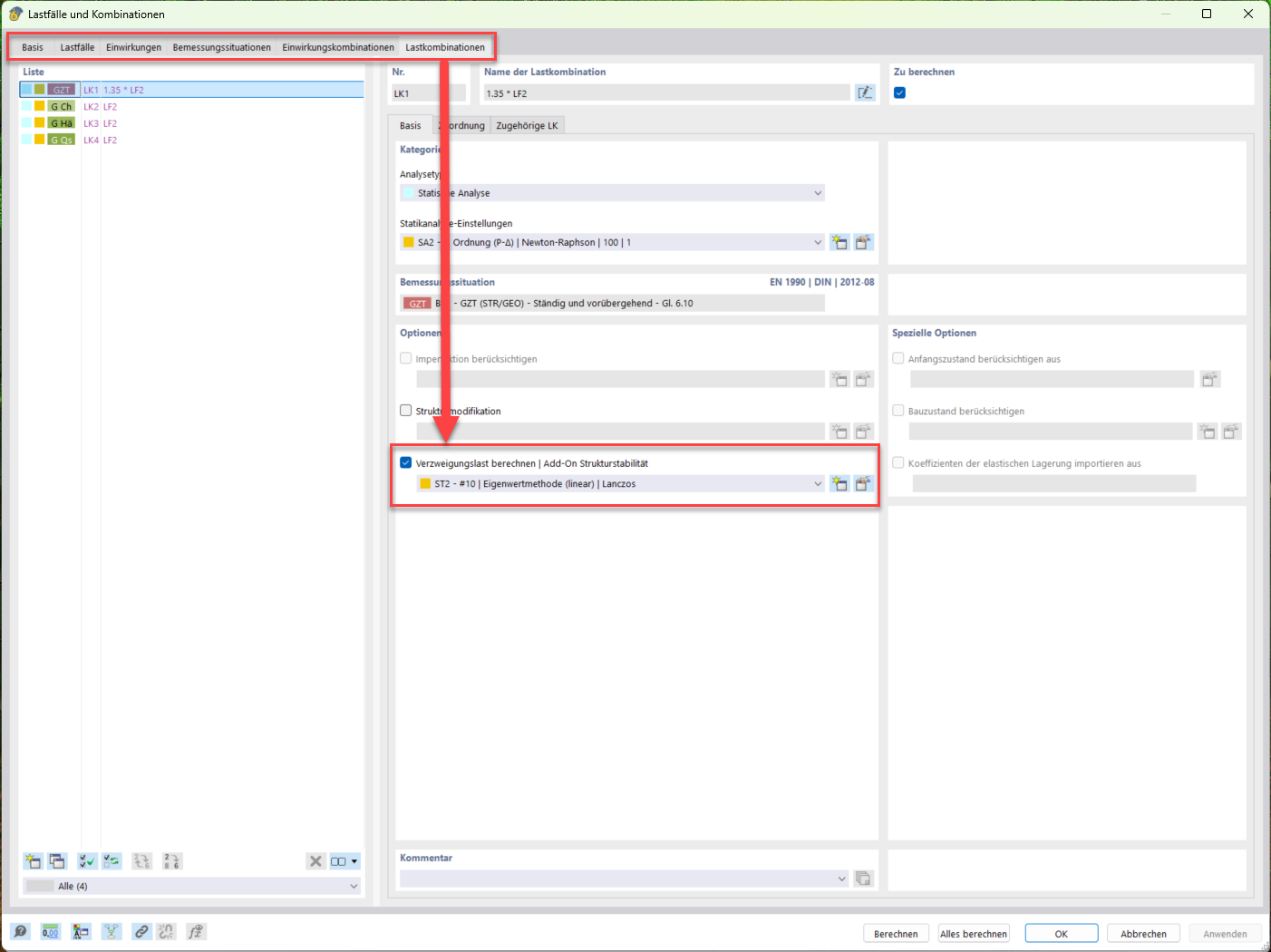

V příslušném dialogovém okně aktivujte možnost „Výpočet zatížení větve“. Po výpočtu otevřeme „Stabilitní analýzu“ a zobrazíme „Výsledky podle prutu“. Nyní můžete odečíst vyboulené délky pro příslušný vlastní režim.
Ale pozor! Vyboulené délky kolem silné a slabé osy se počítají pouze pomocí zatížení větve (Mcr). Uživatel musí sám rozhodnout, která délka vyboulení je vhodná a která ne, a to na základě vzoru vyboulení.
V příkladu je prut podepřen kolem obou os podle Eulerova případu 3. Vzor 1 zobrazuje vyboulení kolem slabé osy (osy z). Podle toho je součinitel vzpěrné délky kcr,v správný součinitel pro vyboulení kolem osy z. Pro vyboulení kolem silné osy (osy y) je třeba použít vzpěrný údaj s příslušným směrem vzpěru. V tomto případě se jedná o tvar 7. Podle toho je součinitel délky vzpěru kcr,u správným součinitelem pro vyboulení kolem osy y.

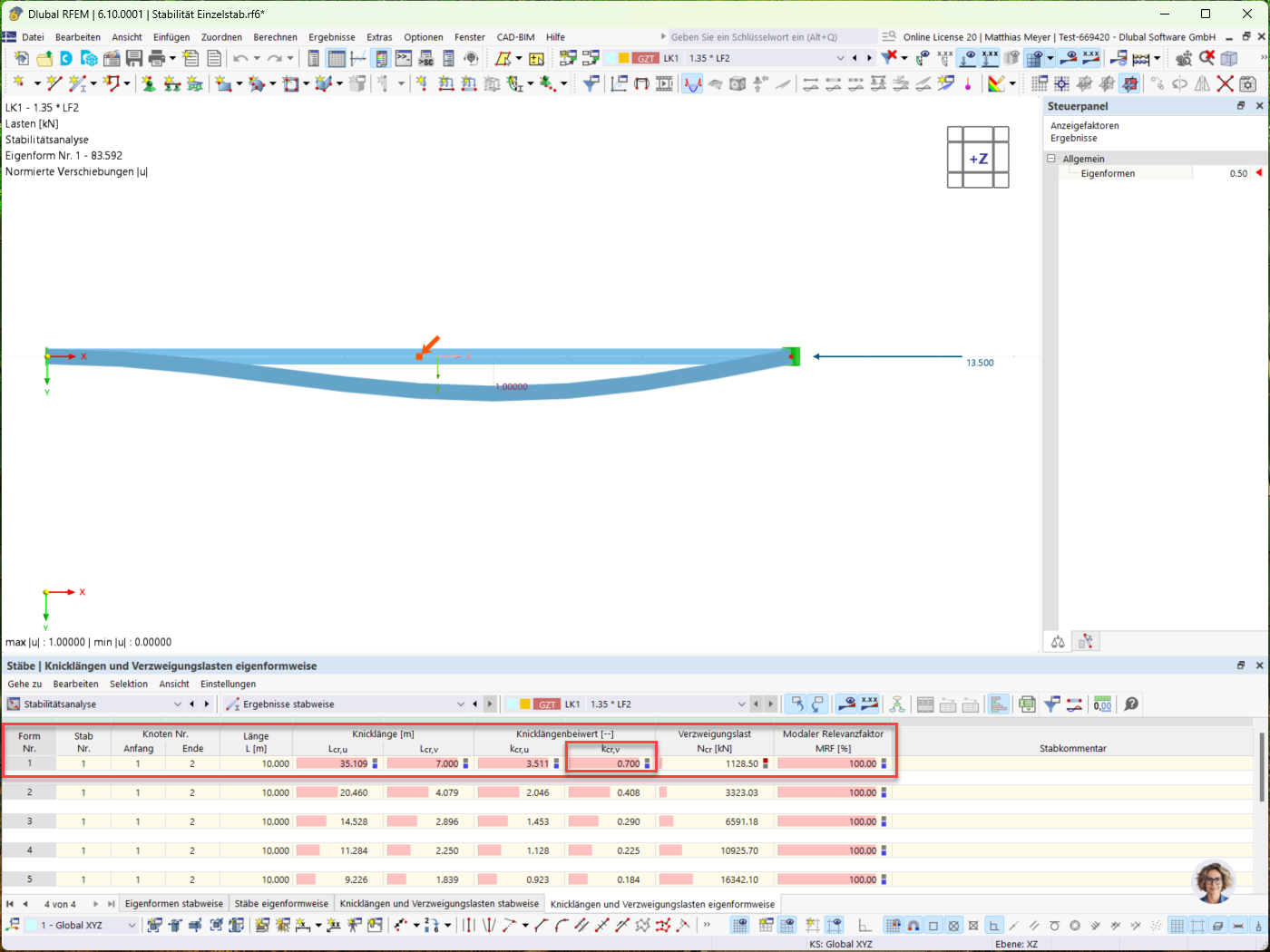

Obrázek 02 znázorňuje vyboulení na obrázku 1

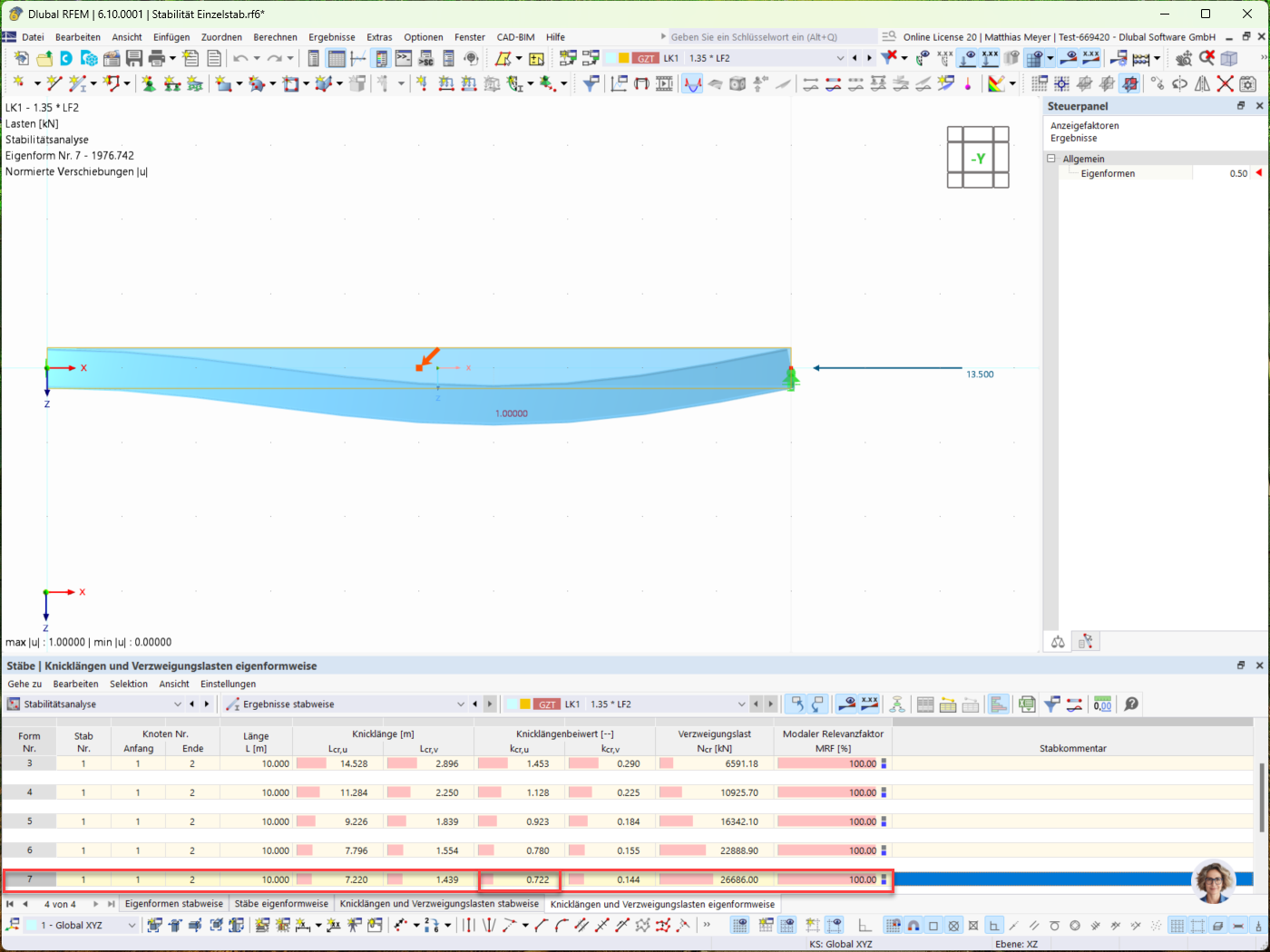

Obrázek 03 ukazuje vyboulený vzpěr na obrázku 7
