Optymalizacja przekrojów parametrycznych

Czy mogę optymalizować przekroje parametryczne?

Odpowiedź:

Tak, w dodatkach do wymiarowania (np. Wymiarowanie stali, Wymiarowanie drewna itp.) można optymalizować przekroje.

Optymalizacja może dotyczyć np. znormalizowanych profili danej serii lub szerokości, wysokości itp. w przypadku przekrojów parametrycznych.

Wybierz w oknie tabeli RFEM "Wymiarowanie stali" oraz "Dane wejściowe". Następnie wybierz w zakładce "Przekroje" w kolumnie "Wybierz inny przekrój do wymiarowania" opcję "Optymalizuj | Aktualna seria..." i ustal parametry, które mają być optymalizowane:

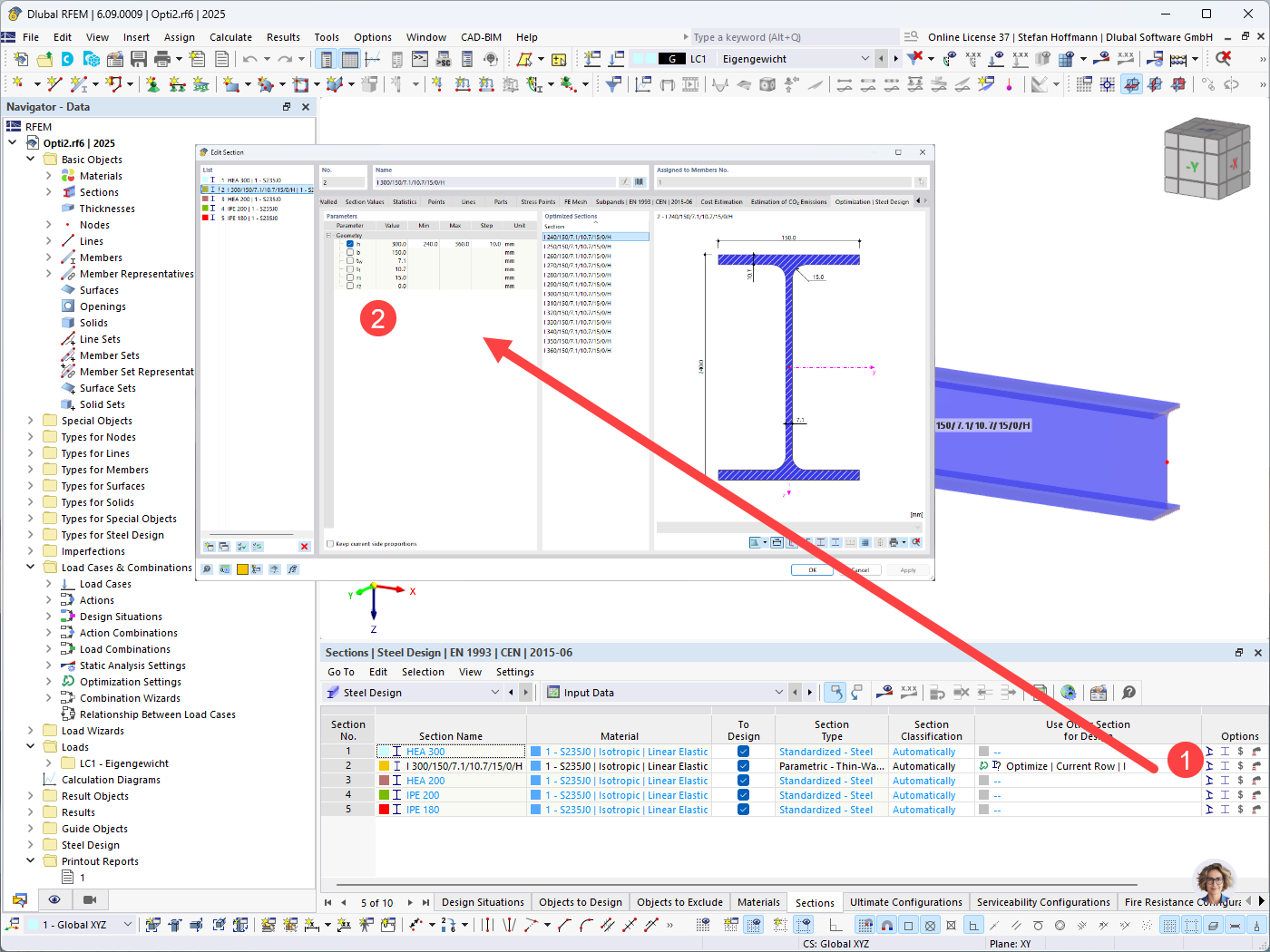

Zrzut ekranu przedstawiający optymalizację przekrojów parametrycznych w programach budowlanych. Skupienie na wyborze parametrów i ustawieniach dostosowawczych.
Możliwości parametrycznej optymalizacji przekroju
