Model ten został użyty do wyjaśnienia obliczeń odporności ogniowej prętów żelbetowych.

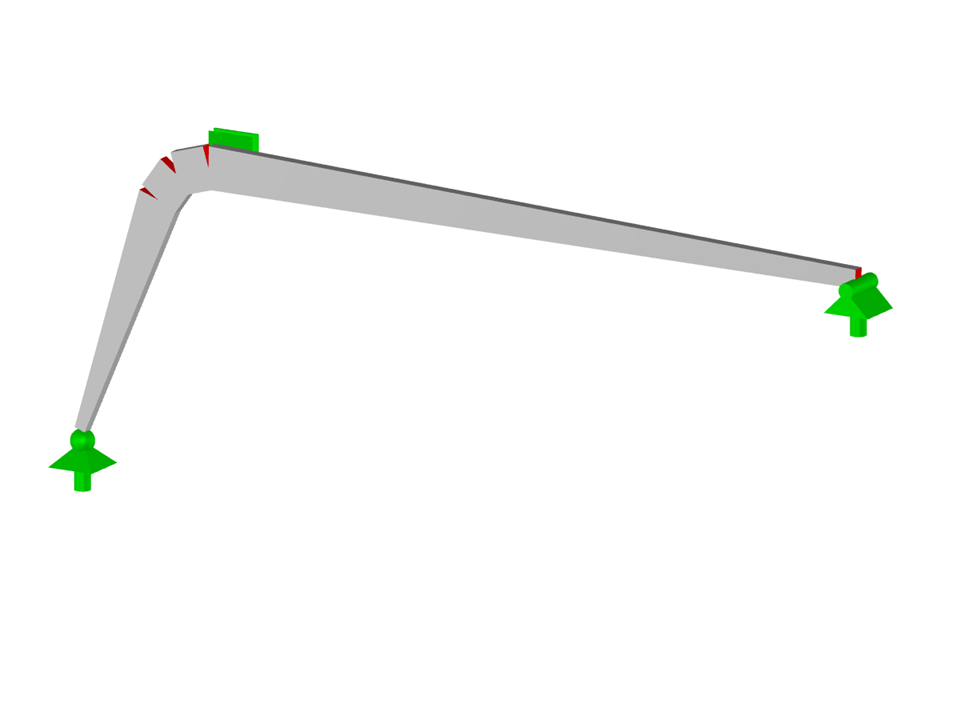

Ramy o zbieżnym przekroju
Liczba węzłów | 5 |
Liczba linii | 4 |
Liczba prętów | 4 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 2 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 2,405 t |
Wymiary (metryczne) | 11,903 x 3,864 x 0,000 m |
Wymiary (imperialne) | 39.05 x 12.68 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
