Pytanie: Otrzymuję komunikat, że mój materiał nie spełnia wymagań obowiązującej normy. Jak mogę to poprawić?
Odpowiedź: Zasadniczo można tworzyć i wykorzystywać własne materiały.
Podczas wprowadzania danych do biblioteki materiałów należy jednak upewnić się, że można je wykorzystać również w modułach dodatkowych. Ciężar właściwy ma wpływ na konstrukcję i dostępne tam wzory.
W przypadku ustawienia ciężaru właściwego na 0 podczas tworzenia materiału zdefiniowanego przez użytkownika, materiał ten nie może zostać obliczony w module dodatkowym.
Ciężar właściwy utworzonego materiału należy dostosować w bibliotece materiałów, na przykład tylko dla betonu lekkiego. Jeżeli ciężar właściwy, a tym samym obciążenie własne nie jest traktowany jako obciążenie, można ustawić tę opcję na 0 w oknie dialogowym „Edytować materiał”.
Odpowiedź: Zasadniczo można tworzyć i wykorzystywać własne materiały.
Podczas wprowadzania danych do biblioteki materiałów należy jednak upewnić się, że można je wykorzystać również w modułach dodatkowych. Ciężar właściwy ma wpływ na konstrukcję i dostępne tam wzory.
W przypadku ustawienia ciężaru właściwego na 0 podczas tworzenia materiału zdefiniowanego przez użytkownika, materiał ten nie może zostać obliczony w module dodatkowym.
Ciężar właściwy utworzonego materiału należy dostosować w bibliotece materiałów, na przykład tylko dla betonu lekkiego. Jeżeli ciężar właściwy, a tym samym obciążenie własne nie jest traktowany jako obciążenie, można ustawić tę opcję na 0 w oknie dialogowym „Edytować materiał”.

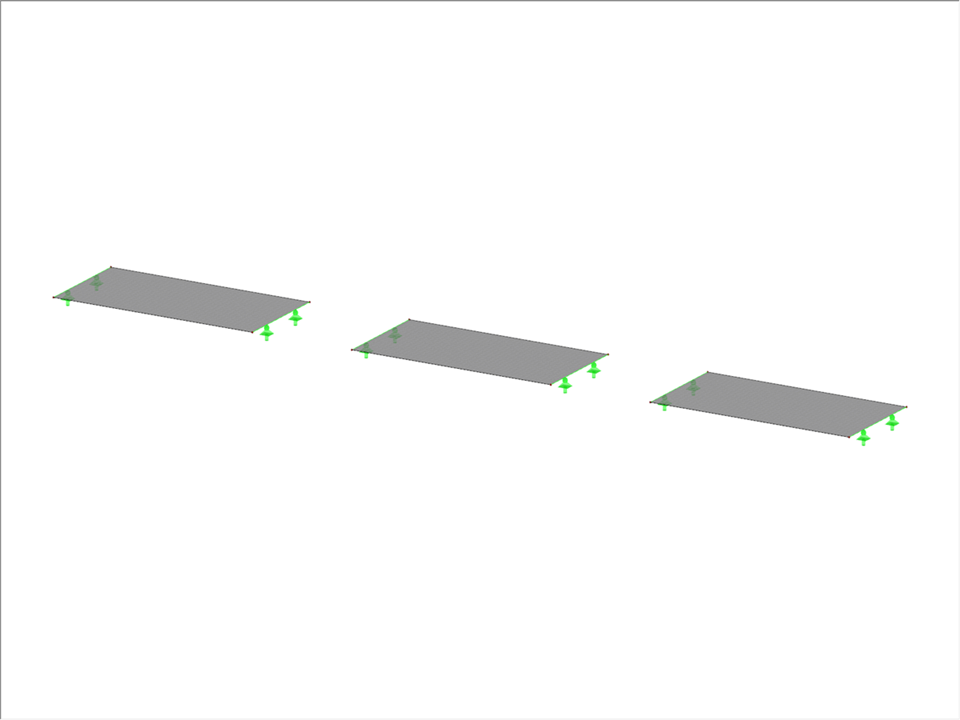

Model wykorzystany w
Płyty betonowe
| Liczba węzłów | 12 |
| Liczba linii | 12 |
| Liczba prętów | 0 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 4,800 t |
| Wymiary (metryczne) | 16,000 x 0,000 x 2,000 m |
| Wymiary (imperialne) | 52.49 x 0 x 6.56 feet |
