Dotaz: Dostávám hlášení, že můj materiál nesplňuje požadavky aktuální normy. Jak toto mohu opravit?
Odpověď: Obecně můžete vytvářet a také používat vlastní materiály.
Při zadávání údajů do databáze materiálů je ovšem třeba dbát na to, aby je bylo možné použít také v přídavných modulech. Měrná tíha má přitom vliv na posouzení a také na dostupné vzorce.
Pokud při vytváření uživatelsky definovaného materiálu nastavíte měrnou tíhu na 0, nemůžete tento materiál v přídavném modulu posoudit.
Měrná hmotnost materiálu by měla být upravována pouze přímo v databázi materiálů, například při vytváření lehkého betonu. Pokud nechcete uvažovat měrnou tíhu a tím vlastní tíhu jako zatížení, můžete ji v dialogu "Upravit materiál" nastavit na 0.
Odpověď: Obecně můžete vytvářet a také používat vlastní materiály.
Při zadávání údajů do databáze materiálů je ovšem třeba dbát na to, aby je bylo možné použít také v přídavných modulech. Měrná tíha má přitom vliv na posouzení a také na dostupné vzorce.
Pokud při vytváření uživatelsky definovaného materiálu nastavíte měrnou tíhu na 0, nemůžete tento materiál v přídavném modulu posoudit.
Měrná hmotnost materiálu by měla být upravována pouze přímo v databázi materiálů, například při vytváření lehkého betonu. Pokud nechcete uvažovat měrnou tíhu a tím vlastní tíhu jako zatížení, můžete ji v dialogu "Upravit materiál" nastavit na 0.

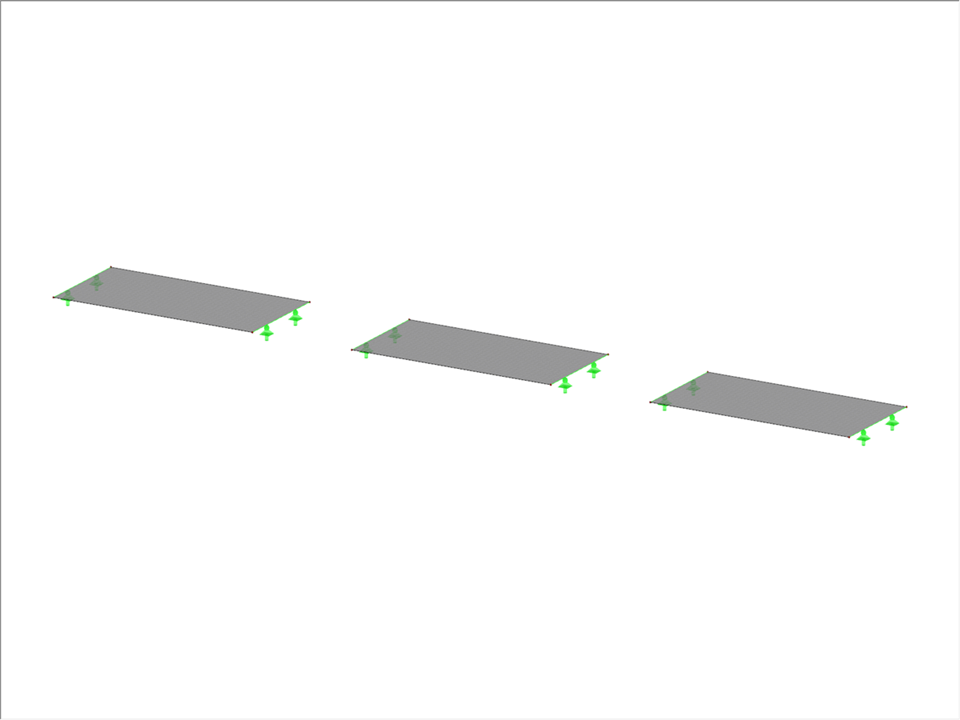

Model použitý v
Betonové desky
| Počet uzlů | 12 |
| Počet linií | 12 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,800 t |
| Rozměry (metrické) | 16,000 x 0,000 x 2,000 m |
| Rozměry (imperiální) | 52.49 x 0 x 6.56 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
