Réponse : Il est généralement possible de créer et d'utiliser vos propres matériaux.
Cependant, lorsque vous entrez des données dans la bibliothèque de matériaux, vous devez vous assurer qu'elles peuvent également être utilisées dans les modules additionnels. Le poids de chacun a effectivement une influence sur le calcul et sur les formules disponibles.
Si vous définissez le poids sur 0 lors de la création d'un matériau, il ne peut pas être vérifié dans le module additionnel.
Le poids spécifique de ce matériau doit par exemple être ajusté uniquement pour un béton léger directement dans la bibliothèque de matériaux lors de sa création. Si vous ne souhaitez pas considérer le poids spécifique et donc le poids propre comme des charges, vous pouvez le définir sur 0 dans la boîte de dialogue « Modifier le matériau ».

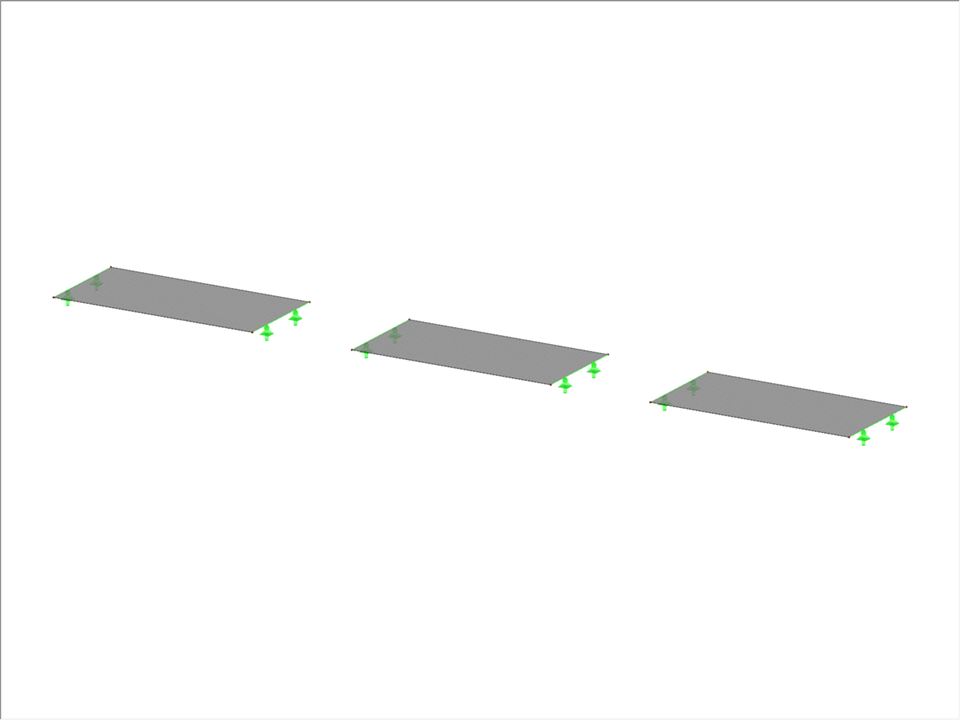

Dalles de béton
Nombre de nœuds | 12 |
Nombre de lignes | 12 |
Nombre de barres | 0 |
Nombre de surfaces | 3 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 4,800 t |
Dimensions (métrique) | 16,000 x 0,000 x 2,000 m |
Dimensions (impériales) | 52.49 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
