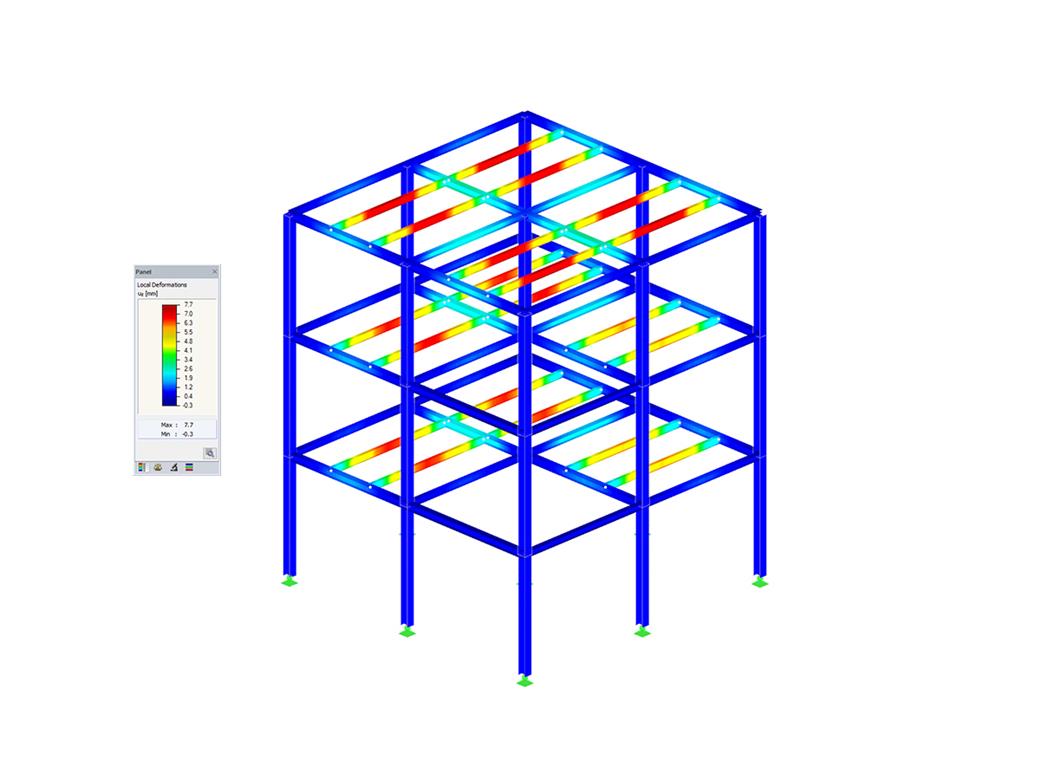

Расширение модуля STEEL Plasticity

• Полная интеграция в дополнительный модуль RF-/STEEL EC3
• Расчет сечений на растяжение, сжатие, изгиб, кручение, сдвиг и комбинированные внутренние силы
• Пластический расчет стержней по методу второго порядка с 7 степенями свободы, включая изгиб с кручением (требуется расширение модуля RF‑/STEEL Warping Torsion)

При расчете несущей способности сечения учитываются все сочетания внутренних сил.

Если сечения рассчитываются по методу PIF, то внутренние силы сечения, действующие в системе главных осей, связанных с центром тяжести или центром сдвига, преобразуются в местную систему координат, которая в центре стенки и ориентирована в направлении стенки.

Отдельные внутренние силы распределяются на верхнюю и нижнюю полку, а также на стенку, и определяются предельные внутренние силы частей сечения. При условии, что касательные напряжения и моменты полки могут быть поглощены, осевая несущая способность и предельная несущая способность сечения при изгибе определяются с помощью оставшихся внутренних сил и сравниваются с существующими силой и моментом. Если касательное напряжение или прочность полки превышены, то расчет не может быть выполнен.

Симплекс-метод определяет коэффициент пластического увеличения с заданным сочетанием внутренних сил с помощью вычислений SHAPE-THIN. Обратная величина коэффициента увеличения представляет собой расчетное соотношение сечения.

Эллиптические сечения рассчитываются на пластическую несущую способность на основе аналитической процедуры нелинейной оптимизации. Этот метод аналогичен симплекс-методу. Отдельные расчетные случаи обеспечивают гибкий анализ выбранных стержней, блоков стержней и воздействий, а также отдельных сечений.

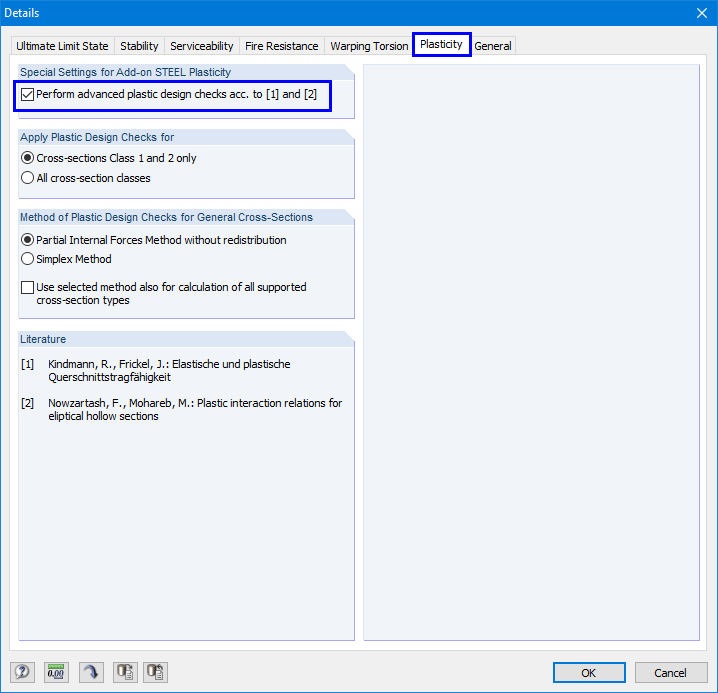

Вы можете настроить параметры, относящиеся к расчету, такие как расчет всех сечений по симплекс-методу.

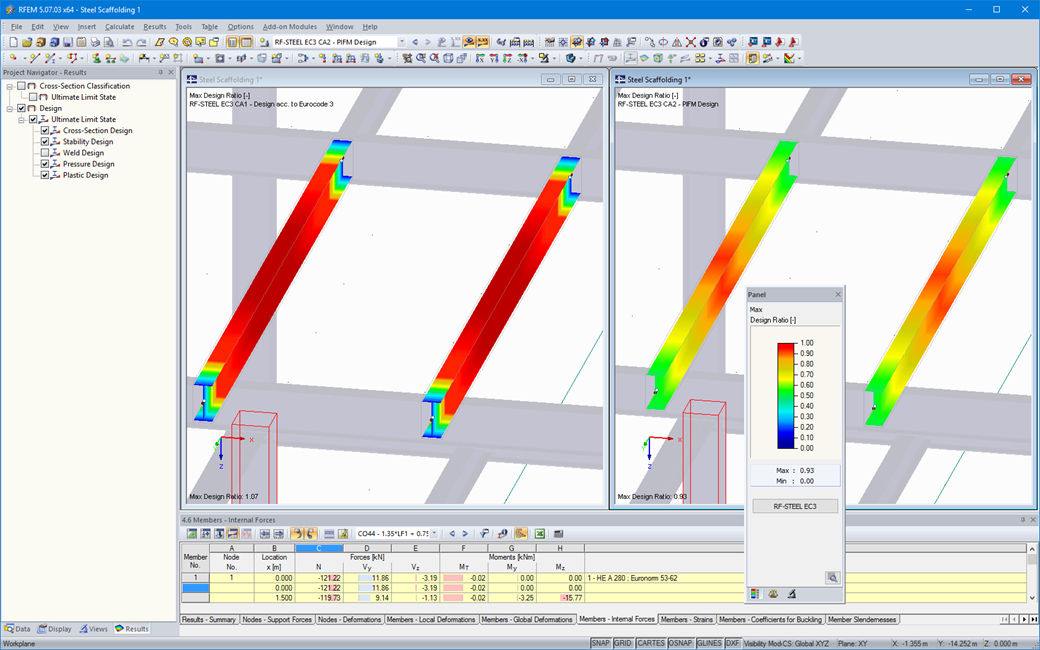

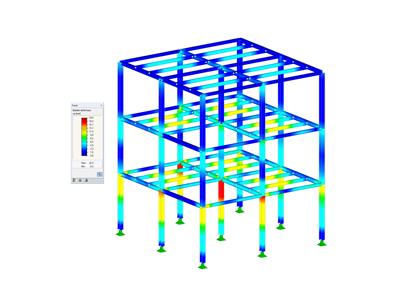

Результаты пластического расчета отображаются в модуле RF-/STEEL EC3 обычным способом. В соответствующих таблицах результатов содержатся внутренние силы, классы сечений, общий расчет и другие данные результатов.
