Extensão de módulo STEEL Plasticity

• Totalmente integrado no módulo adicional RF-/STEEL EC3
• Dimensionamento de secções para tração, compressão, flexão, torção, corte e esforços internos combinados
• Dimensionamento plástico de barras pela teoria de segunda ordem com 7 graus de liberdade, inclusive empenamento por torção (é necessária a extensão de módulo RF‑/STEEL Warping Torsion).

Todas as combinações de esforços internos são consideradas para a verificação da resistência das secções.

Para as verificações do método dos esforços internos parciais (PIF), os esforços internos da secção que atuam no sistema de eixos principais em relação ao centro de massa são transformados num sistema de coordenadas local que está localizado no centro da alma e está orientado na direção da alma.

Primeiro, os esforços internos individuais são distribuídos pelos banzos superior e inferior, assim como na alma. De seguida, são determinados os esforços internos limite das partes das secções. Sendo a capacidade resistente suficiente para a absorção das tensões de corte e dos momentos nos banzos, segue-se a determinação das capacidades resistentes axial e última a partir dos esforços internos restantes e são comparados com a força e o momento existentes. Se a tensão de corte ou a resistência do banzo forem excedidas, a verificação não é possível.

O método Simplex determina o fator de aumento plástico com a combinação de esforços internos dada através do cálculo no módulo SHAPE-THIN. O valor recíproco do fator de aumento representa a relação de cálculo da secção.

As secções elípticas são analisadas quanto à capacidade plástica com base num método de otimização não linear. Este método tem semelhanças com o método Simplex. Através de casos de dimensionamento separados, é permitida uma análise flexível de barras, conjuntos de barras e ações selecionadas, assim como das secções individuais.

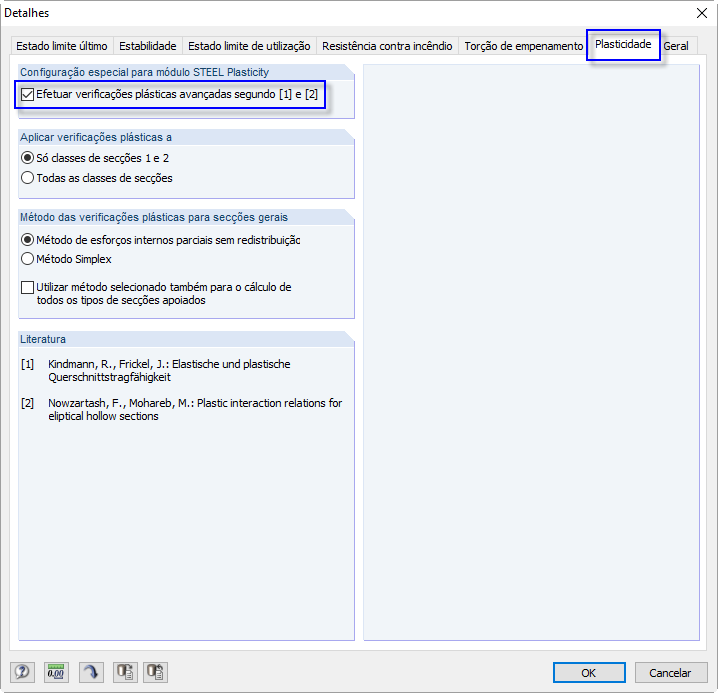

Os parâmetros de dimensionamento relevantes como, por exemplo, o cálculo de todas as secções de acordo com o método Simplex, podem ser ajustados como pretendido.

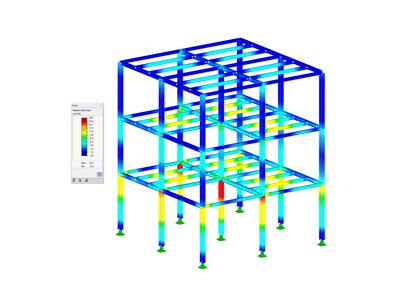

Os resultados do dimensionamento plástico podem ser visualizados normalmente no RF‑/STEEL EC3. As respetivas tabelas de resultados incluem esforços internos, classes de secções, a verificação geral e outros dados de resultados.
