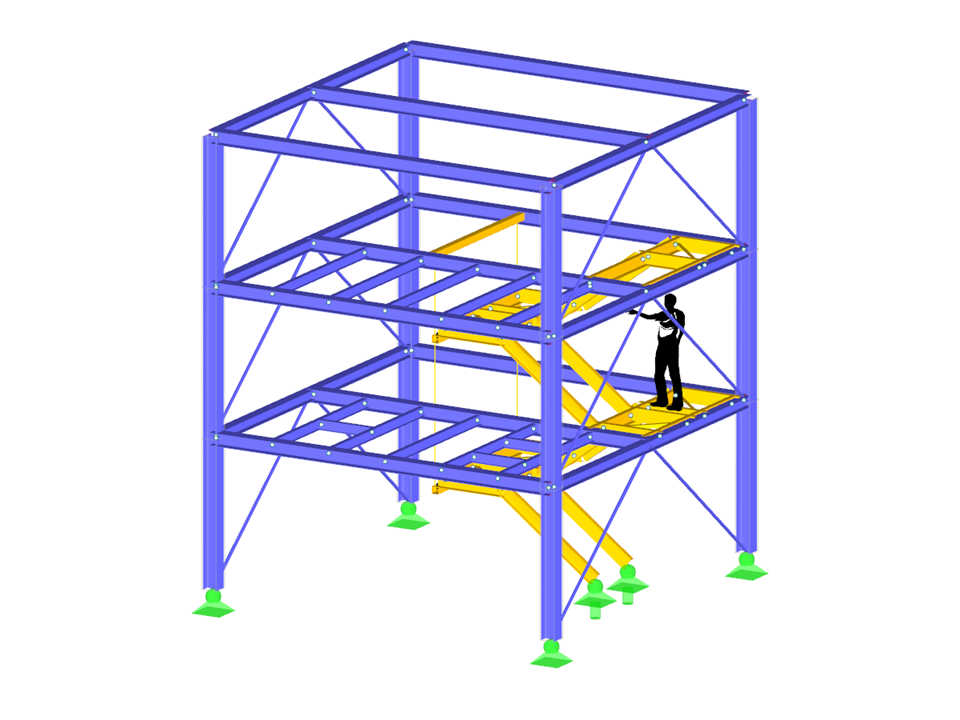

Стальная башня со структурой лестницы
Количество узлов | 125 |
Количество линий | 201 |
Количество стержней | 201 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 15 |
Количество сочетаний нагрузок | 26 |
Количество расчетных сочетаний | 1 |
Общий вес | 8,266 t |
Размеры (метрические) | 6,000 x 7,200 x 6,000 m |
Размеры (имперские) | 19.69 x 23.62 x 19.69 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
