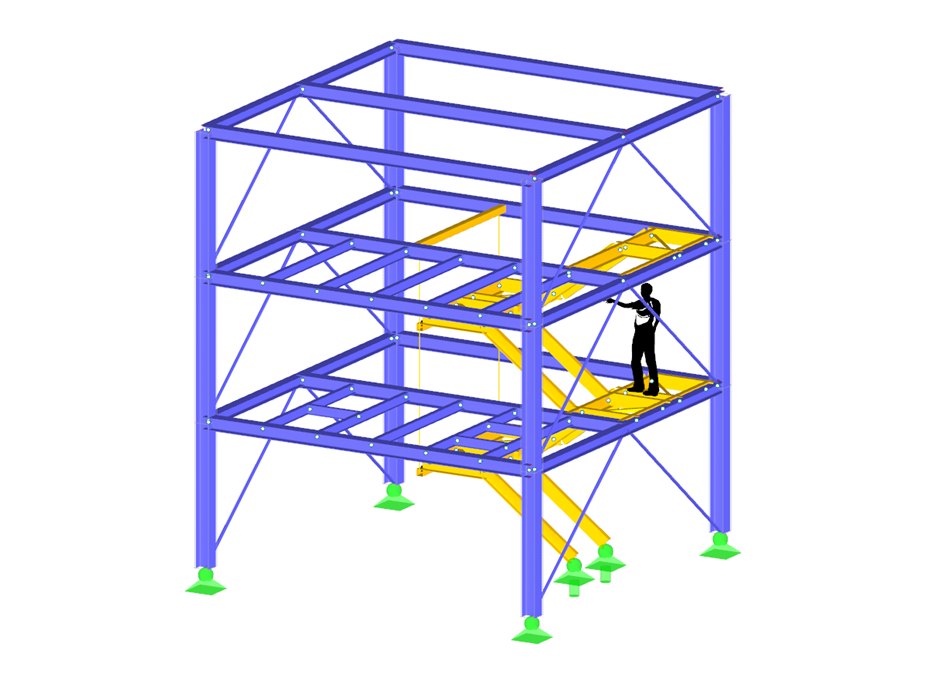

Model 3D stalowej wieży z konstrukcją schodów
Model wykorzystany w
Stalowa wieża z konstrukcją schodów
Liczba węzłów | 125 |
Liczba linii | 201 |
Liczba prętów | 201 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 15 |
Ilość KO | 26 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 8,266 t |
Wymiary (metryczne) | 6,000 x 7,200 x 6,000 m |
Wymiary (imperialne) | 19.69 x 23.62 x 19.69 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
