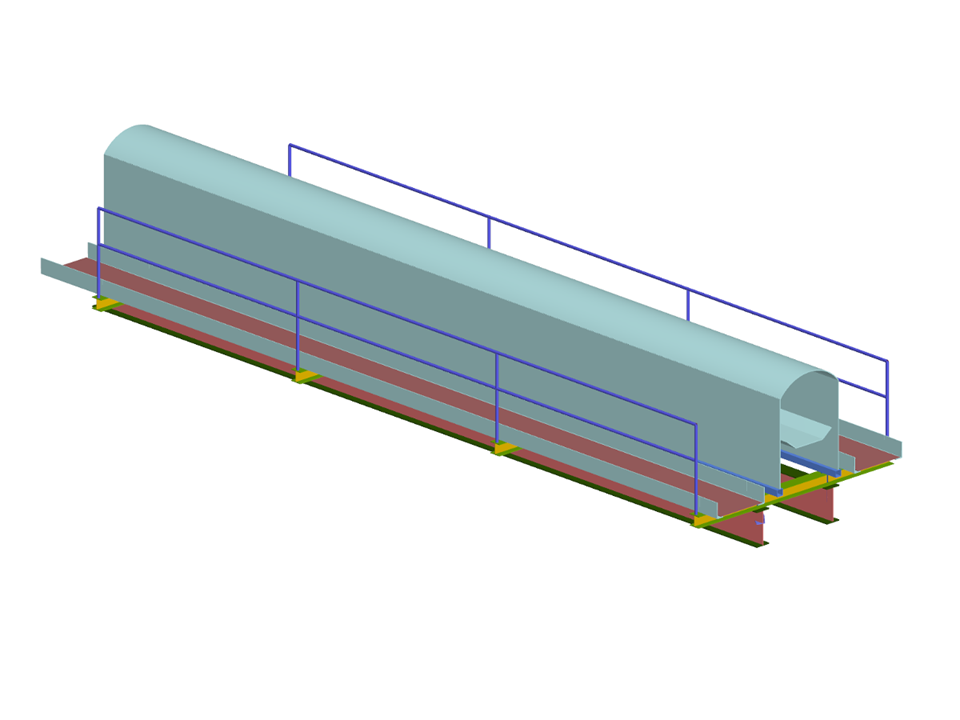

Model mostu przenośnikowego do symulacji przepływu wiatru na przenośnikach taśmowych.
Model wykorzystany w
Przenośnik taśmowy
Liczba węzłów | 867 |
Liczba linii | 1235 |
Liczba prętów | 64 |
Liczba powierzchni | 448 |
Ilość przypadków obciążenia | 9 |
Ciężar całkowity | 6,518 t |
Wymiary (metryczne) | 12,284 x 2,941 x 2,900 m |
Wymiary (imperialne) | 40.3 x 9.65 x 9.51 feet |
Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
