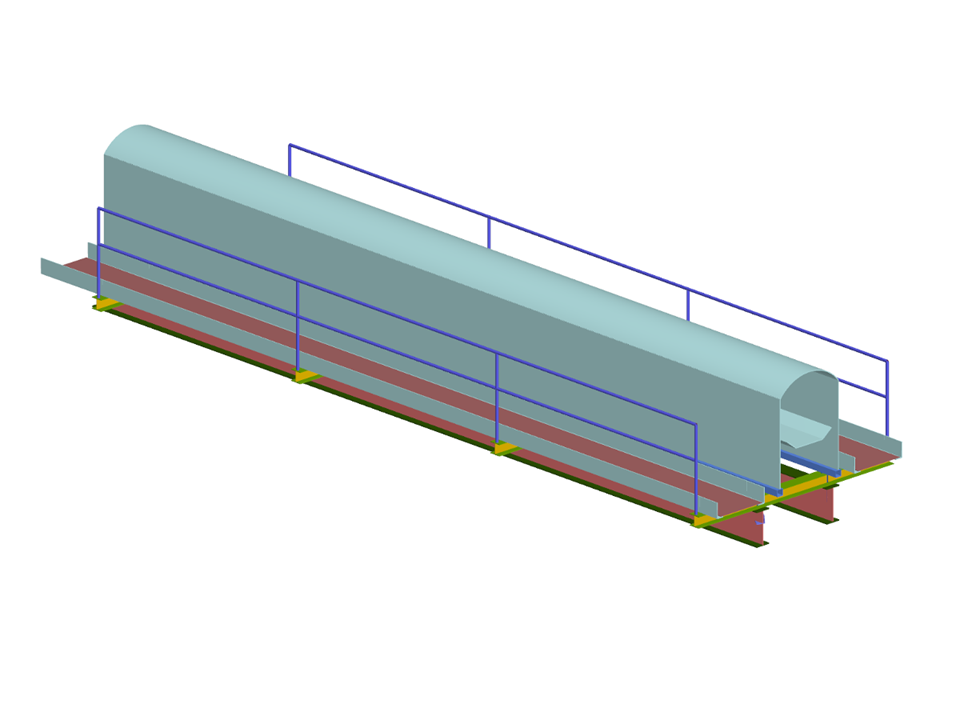

带式输送机风荷载模拟输送桥的模型。
带式输送机
节点数目: | 867 |
线的数目 | 1235 |
杆件数目: | 64 |
面的数目: | 448 |
荷载工况数目 | 9 |
总重量 | 6,518 t |
翘曲区域尺寸 | 12.284 x 2.941 x 2.900 m |
软件版本 | 5.23.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
