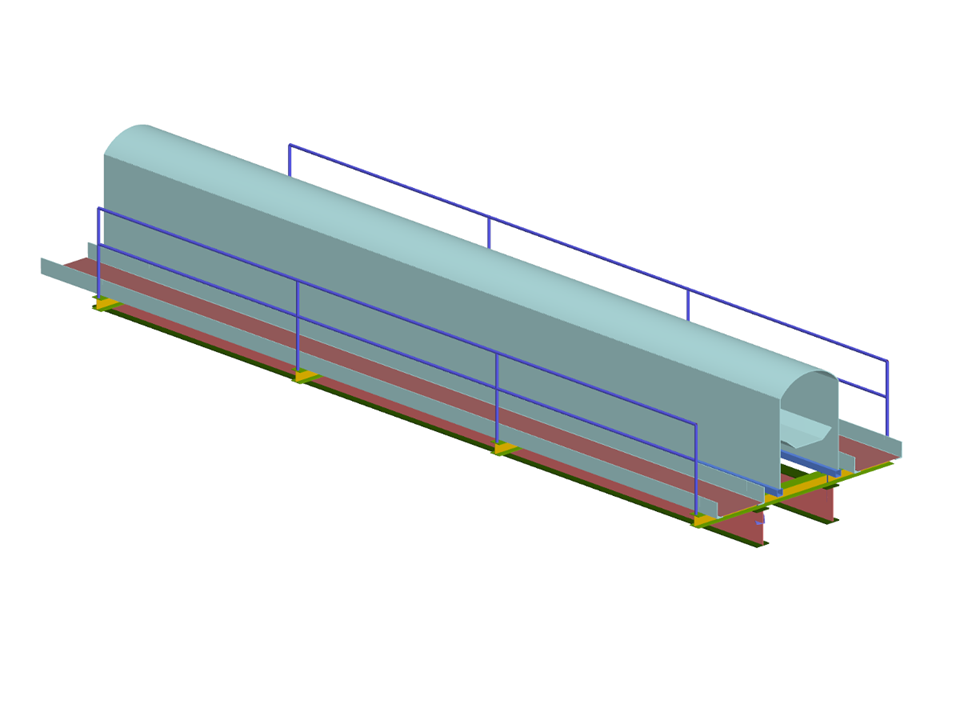

Modello di un ponte trasportatore per la simulazione del vento su trasportatori a nastro.
Modello utilizzato in
Trasportatore a nastro
Numero di nodi | 867 |
Numero di linee | 1235 |
Numero di aste | 64 |
Numero di superfici | 448 |
Numero di casi di carico | 9 |
Peso totale | 6,518 t |
Dimensioni (metriche) | 12.284 x 2.941 x 2.900 m |
Dimensioni (imperiali) | 40.3 x 9.65 x 9.51 feet |
Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
