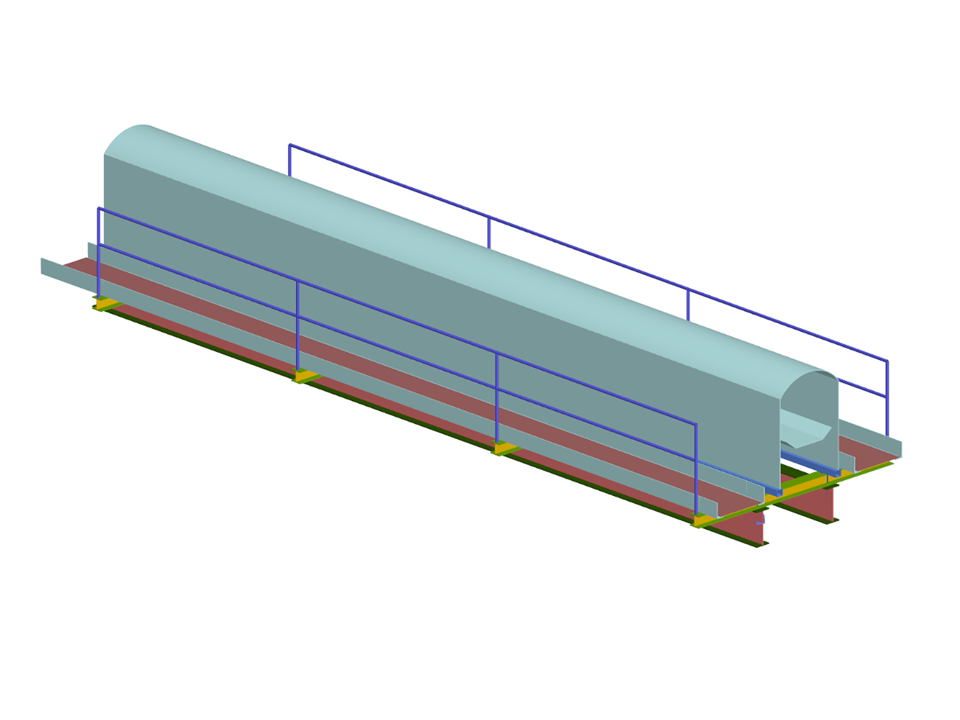

Modell einer Förderbrücke zur Windsimulation an Gurtbandförderern.
Modell verwendet in
Gurtbandförderer
Anzahl Knoten | 867 |
Anzahl Linien | 1235 |
Anzahl Stäbe | 64 |
Anzahl Flächen | 448 |
Anzahl Lastfälle | 9 |
Gesamtgewicht | 6.518 t |
Abmessungen (metrisch) | 12.284 x 2.941 x 2.900 m |
Abmessungen (imperial) | 40.3 x 9.65 x 9.51 feet |
Programmversion | 5.23.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
