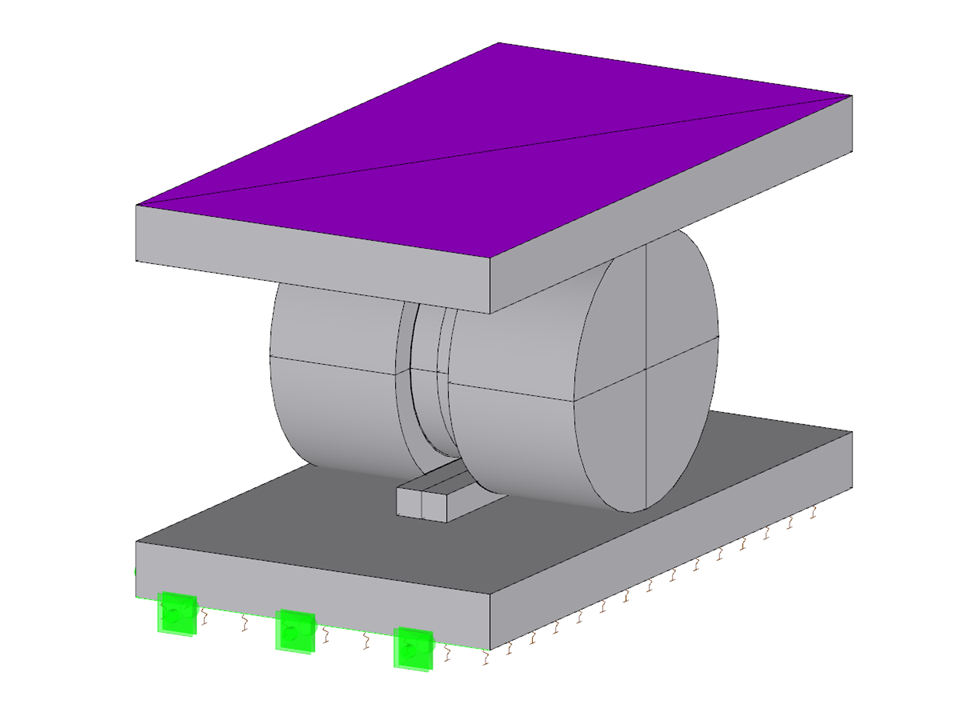

压路机支座
节点数目: | 162 |
线的数目 | 229 |
面的数目: | 140 |
实体数目 | 26 |
荷载工况数目 | 2 |
总重量 | 0,146 t |
翘曲区域尺寸 | 0.500 x 0.284 x 0.280 m |
软件版本 | 5.24.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
