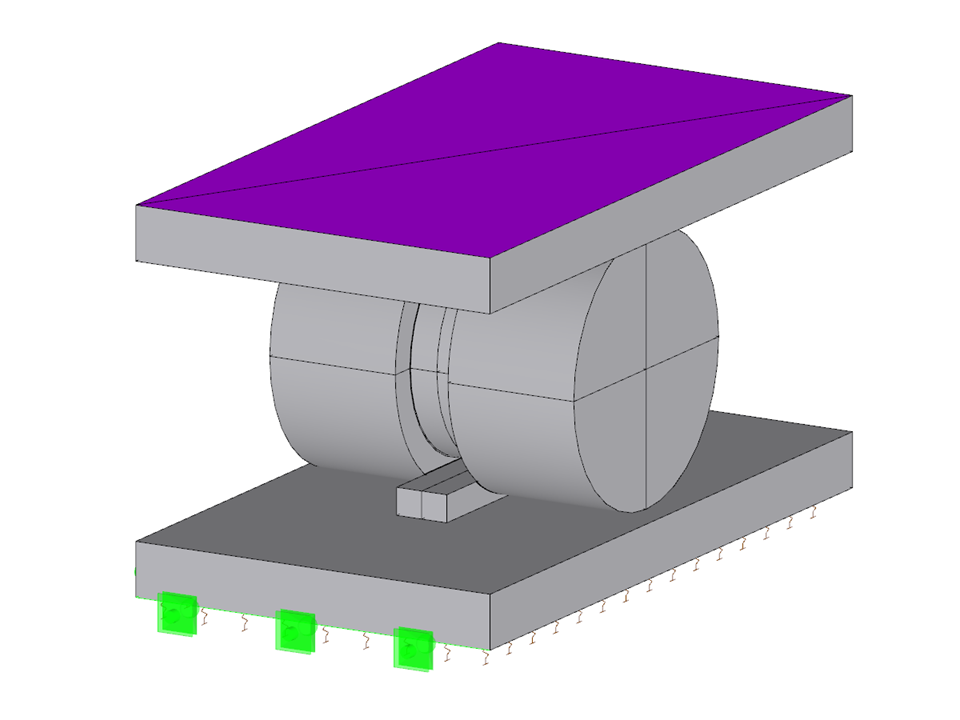

Válcové ložisko se zarážkou
Počet uzlů | 162 |
Počet linií | 229 |
Počet ploch | 140 |
Počet těles | 26 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 0,146 t |
Rozměry (metrické) | 0,500 x 0,284 x 0,280 m |
Rozměry (imperiální) | 1.64 x 0.93 x 0.92 feet |
Verze programu | 5.24.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
