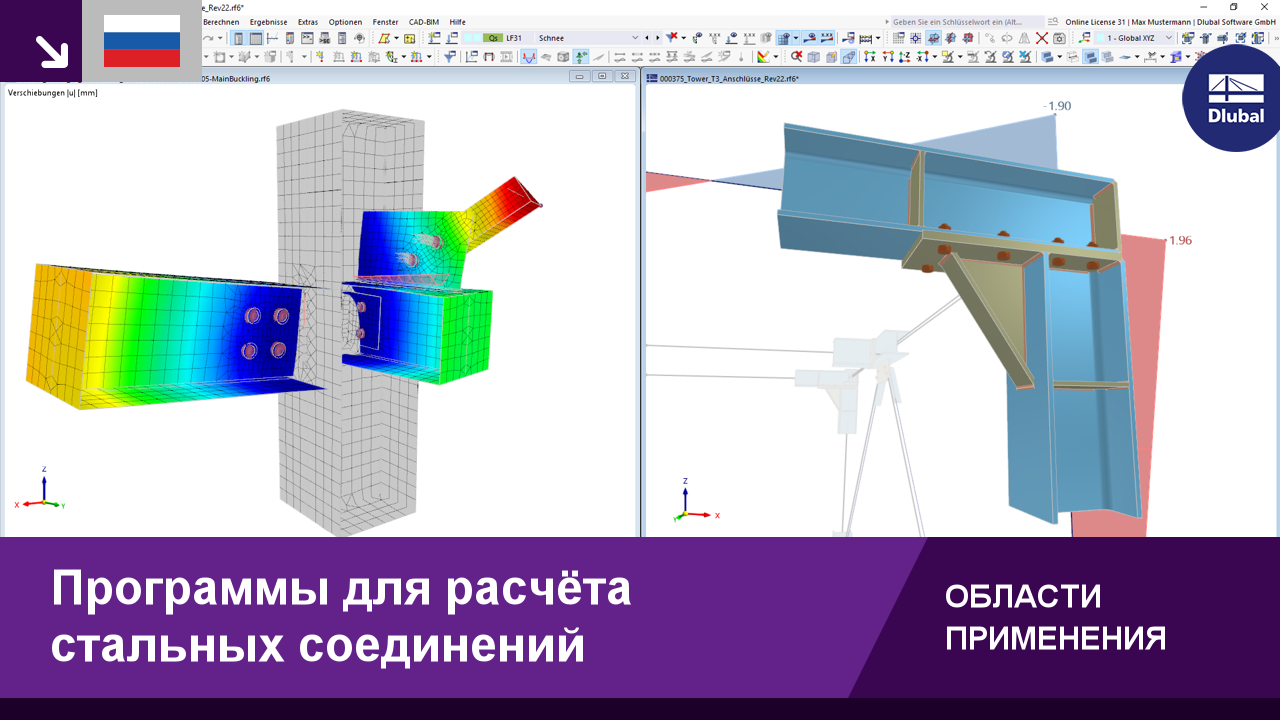

Стальные соединения | RFEM 6 от Dlubal Software

Видео-анализ стальных соединений | Эффективное проектирование с использованием КЭ модели

Узнайте, как аддон «Стальные соединения» для RFEM устанавливает новые стандарты в расчёте стальных соединений.

В этом видео показаны наиболее важные функции для эффективного и точного расчёта стальных соединений.

Аддон Стальные соединения:
- расчёт стальных соединений
- пространственные внутренние силы из общей 3D модели
- база данных шаблонов
- модель КЭ на фоне (CBFEM)
- экспорт расчётной модели в отдельную модель RFEM
- взаимодействие конструкции с узлом

Аддон Расчёт напряжений-деформаций:
- внутренние силы сварного шва
- напряжения сварных швов
