Дополнительный модуль к RFEM 5
RF-TOWER Loading

RF-TOWER Loading — это дополнительный модуль для RFEM, который создаёт важные при расчёта воздействия для решетчатых башен, такие как ветровые, гололёдные и временные нагрузки. При этом также учитываются объекты, созданные в RF-TOWER Structure и RF-TOWER Equipment.

Модуль позволяет учитывать собственный вес башни, включая оборудование, определять ветровые нагрузки на башню и оборудование, с учетом конструкций, подверженных колебаниям (коэффициент порыва ветра), назначать поверхностные и сосредоточенные нагрузки для платформ, чтобы снизить общую ветровую нагрузку на выбранные объекты, а также создать загружения транспортных нагрузок, с поверхностными и эксплуатационными нагрузками.

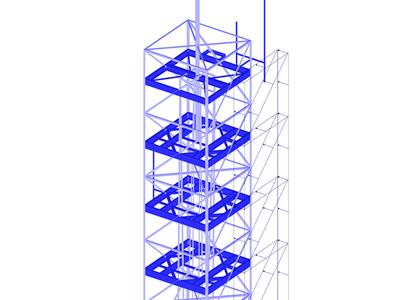

Моделирование ветровых, гололёдных и эксплутационных нагрузок для решётчатых башен

Всего позиций: 4

Дополнительный модуль RF-/TOWER Loading к RFEM/RSTAB | Моделирование ветровых, гололёдных и временных нагрузок для решётчатых башен

Дополнительный модуль RF-/TOWER Effective Lengths для RFEM/RSTAB | Определение расчетных длин для решетчатых башен

Промежуточные значения в нагрузке RF-/TOWER

RF-/TOWER Loading | Характеристики

Учет собственного веса башен, включая оборудование
Распределение ветровой нагрузки для наветренной и подветренной сторон башни или пользовательское распределение
Определение ветровых нагрузок, приложенных к башне и оборудованию, в частности, для конструкций, склонных к вибрации (коэффициент напора)
Придание поверхностных и сосредоточенных нагрузок к платформам
Возможность снижения общей ветровой нагрузки на выбранных объектах
Определение гололедных нагрузок для классов обледенения G и R с предварительным заданием толщины льда и длины однонаправленного увеличения льда
Создание переменных загружений с нагрузками на поверхность и эксплуатационными нагрузками

RF-/TOWER Loading | Ввод данных

Дополнительный модуль RF-/TOWER Loading соответствует всем требованиям нормы EN 1991-1-4 / DIN EN 1993-3-1, DIN 1055-4, DIN 4131:1991-11 и DIN V 4131:2008-09. Эти нормативы включают в себя спецификации нагрузок от собственного веса, ветровых нагрузок, нагрузок, связанных с эксплуатацией/техникой, а также гололедных нагрузок (ISO 12494 или DIN 1055-5), а также переменных нагрузок. Все нормативные технические характеристики заданы по умолчанию или сохранены в базе данных.

Для создания ветровых нагрузок по норме Еврокод затем доступны Национальные приложения (NA) следующих стран:

DIN EN 1991-1-4 (Германия)
CSN EN 1994-1-4 (Чешская республика)
NA to CYS EN 1991-1-4 (Кипр)
DK EN 1991-1-4 (Дания)
NBN EN 1991-1-4 (Бельгия)
NEN EN 1991-1-4 (Нидерланды)
NF EN 1991-1-4 (Франция)
SFS-EN 1991-1-4 (Финляндия)
SIST EN 1991-1-4 (Словения)
SR EN 1991-1-4 (Румыния)
SS EN 1991-1-4 (Сингапур)
SS-EN 1991-1-4 (Швеция)
STN EN 1991-1-4 (Словакия)
UNI EN 1991-1-4 (Италия)

По необходимости можно создать также индивидуальные ситуации нагрузок: Например, давление ветра, его направление или даже гололедные нагрузки можно задать как вручную, так и импортировать из таблиц.

RF-/TOWER Loading | Поколение

После создания нагрузок вы можете проверить результаты в наглядных таблицах. Результаты включают в себя всю информацию о созданных загружениях, а также о нагрузках от собственного веса, ветровой и гололедной нагрузок. Все нагрузки перечисляются в конструктивных объектах и оборудовании.

RF-/TOWER Loading | Экспорт данных

Созданные нагрузки могут быть легко перенесены в RFEM/RSTAB, где их можно рассматривать вместе с другими загружениями. Все данные модуля включены в протокол результатов RFEM/RSTAB.

Содержание протокола результатов и состав выходных данных можно выбрать конкретно для каждого расчета.
