Geração de cargas de vento e gelo e cargas variáveis para torres trianguladas
RF-/TOWER Loading | Funcionalidades
- Consideração do peso próprio do mastro inclusive equipamento
- Distribuição de cargas de vento para os lados do mastro expostos e ocultos ou distribuição definida pelo utilizador
- Determinação de cargas de vento aplicadas ao mastro e aos equipamentos, especialmente para estruturas suscetíveis a vibração (fator de rajada)
- Atribuição de cargas de superfície ou concentradas a plataformas
- Possibilidade de redução para carga de vento total em objetos selecionados
- Determinação de cargas de gelo para as classes de gelo G e R com espessuras predefinidas e comprimentos do aumento de gelo unidirecional
- Geração de cargas de tráfego com cargas de superfície e humanas
RF-/TOWER Loading | Entrada de dados
O RF-/TOWER Loading cumpre os requisitos de acordo com as normas EN 1991-1-4/DIN EN 1993-3-1, DIN 1055-4, DIN 4131:1991-11 e DIN V 4131:2008-09. Estas normas incluem especificações para cargas de peso próprio, de vento, humanas, de gelo (ISO 12494 ou DIN 1055-5) e de tráfego. Os dados da norma encontram-se já predefinidos ou armazenados nas bibliotecas.
Para criar cargas de vento segundo o Eurocódigo, estão disponíveis os anexos nacionais dos seguintes países:
- DIN EN 1991-1-4 (Alemanha)
- CSN EN 1994-1-4 (República Checa)
- NA to CYS EN 1991-1-4 (Chipre)
- DK EN 1991-1-4 (Dinamarca)
- NBN EN 1991-1-4 (Bélgica)
- NEN EN 1991-1-4 (Países Baixos)
- NF EN 1991-1-4 (França)
- SFS-EN 1991-1-4 (Finlândia)
- SIST EN 1991-1-4 (Eslovénia)
- SR EN 1991-1-4 (Roménia)
- SS EN 1991-1-4 (Singapura)
- SS-EN 1991-1-4 (Suécia)
- STN EN 1991-1-4 (Eslováquia)
- UNI EN 1991-1-4 (Itália)

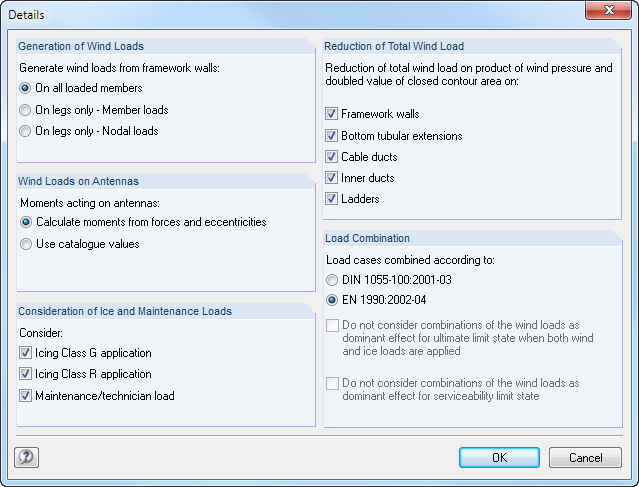

No módulo, é também possível criar situações de carga individuais, por exemplo, a pressão do vento, a direção do vento ou as cargas de gelo podem ser definidas manualmente ou importadas de tabelas.
RF-/TOWER Loading | Geração

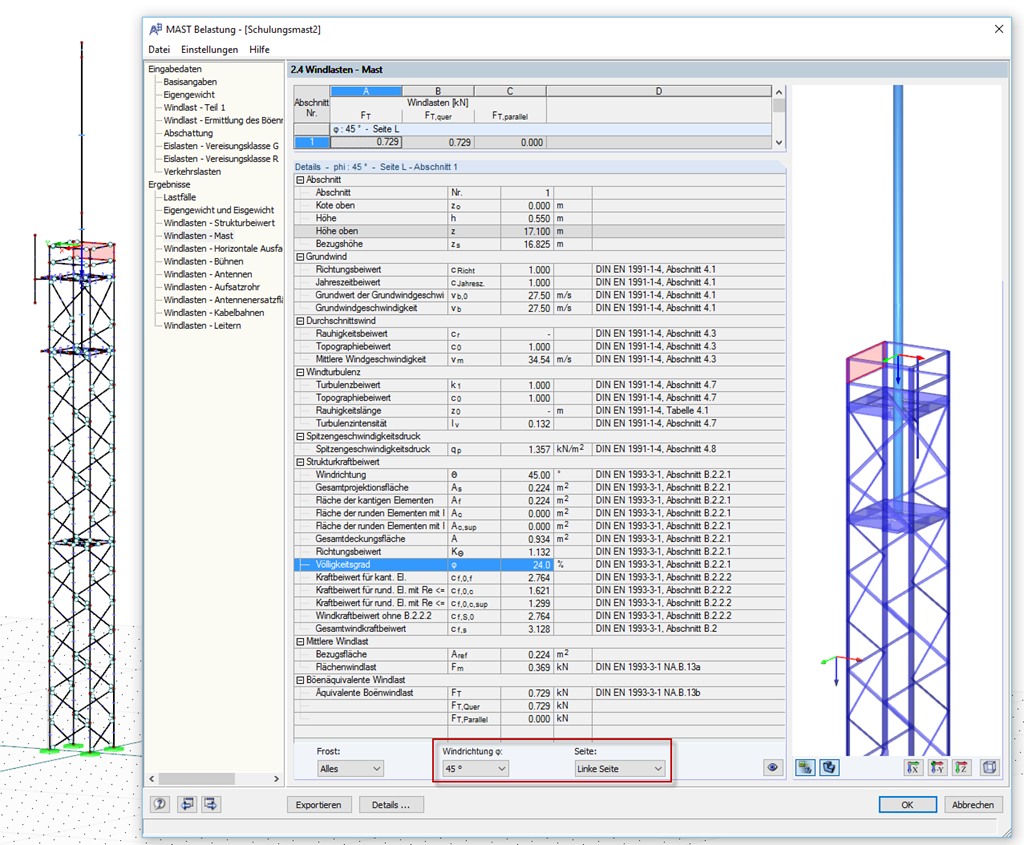

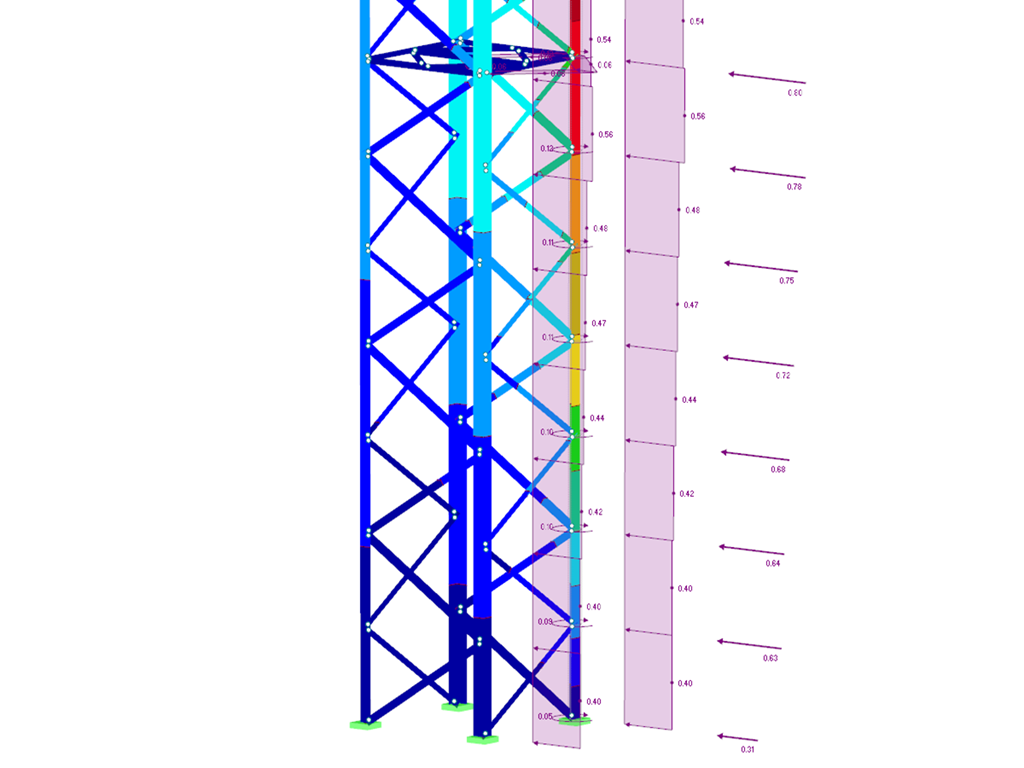

Após a geração de cargas, os dados podem ser confirmados em tabelas. A saída de dados inclui todas as informações sobre os casos de carga e as cargas gerados devido a peso próprio, cargas de vento e cargas de gelo. Todas as cargas são individualizadas nos objetos estruturais e no equipamento.
RF-/TOWER Loading | Exportação de dados
As cargas geradas podem facilmente ser transferidas com um clique de rato para o RFEM/RSTAB, onde depois podem ser sobrepostas com outros casos de carga. Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB.
O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
