Přídavný modul pro RFEM 5
RF-TOWER Loading

RF-TOWER Loading je přídavný modul programu RFEM 5, který generuje zatížení příhradových stožárů významná pro posouzení, jako jsou zatížení větrem, námrazou či provozní zatížení. Přitom se zohlední také objekty vytvořené v RF-TOWER Structure a RF-TOWER Equipment.

Modul vám umožňuje zohlednit vlastní tíhu stožáru včetně příslušenství, stanovit zatížení větrem na stožár a příslušenství při zohlednění konstrukcí náchylných k vibracím (součinitel reakce poryvů), přiřadit plošná a osamělá zatížení pro plošiny, snížit celkové zatížení větrem vybraných objektů a generovat zatěžovací stavy s pohyblivým zatížením, plošným zatížením a zatížením obsluhou.

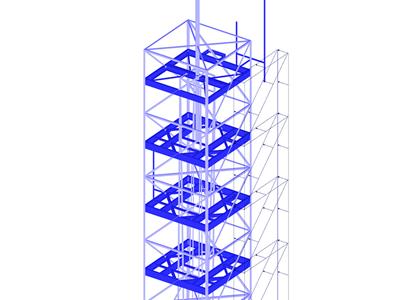

Generování zatížení větrem, námrazou a provozem pro příhradové stožáry

Celkový počet: 4

Přídavný modul RF-/TOWER Loading pro RFEM/RSTAB | Generování zatížení větrem, námrazou a užitným zatížením pro příhradové stožáry

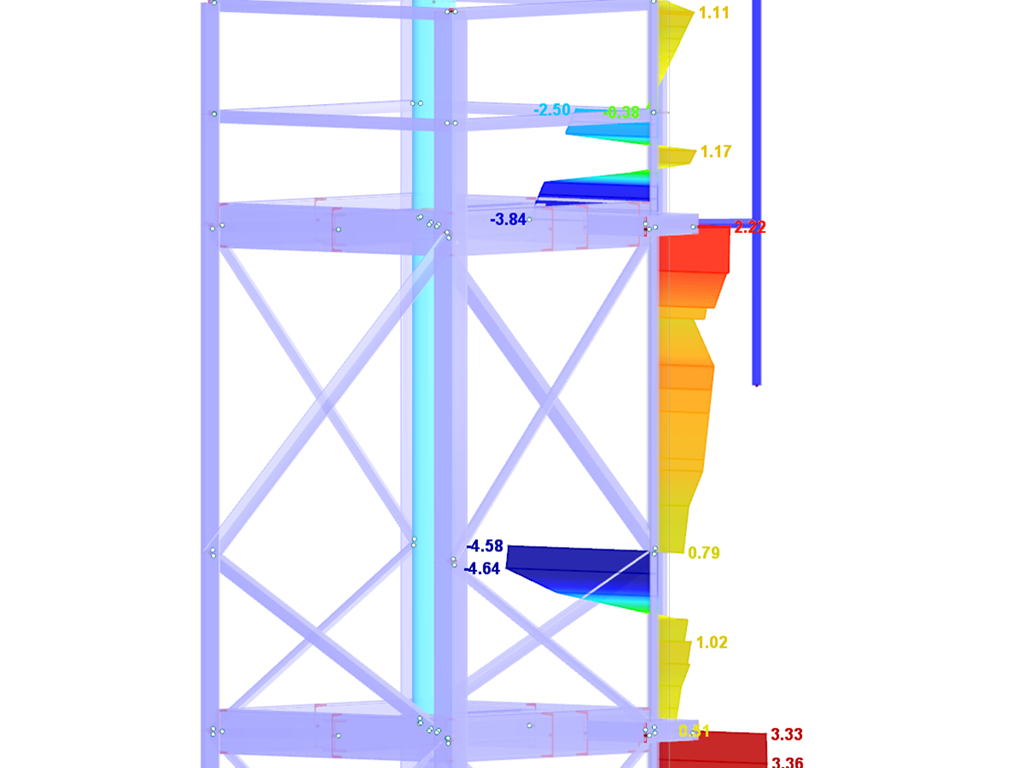

Přídavný modul RF-/TOWER Effective Lengths pro RFEM/RSTAB | Stanovení vzpěrných délek pro příhradové stožáry

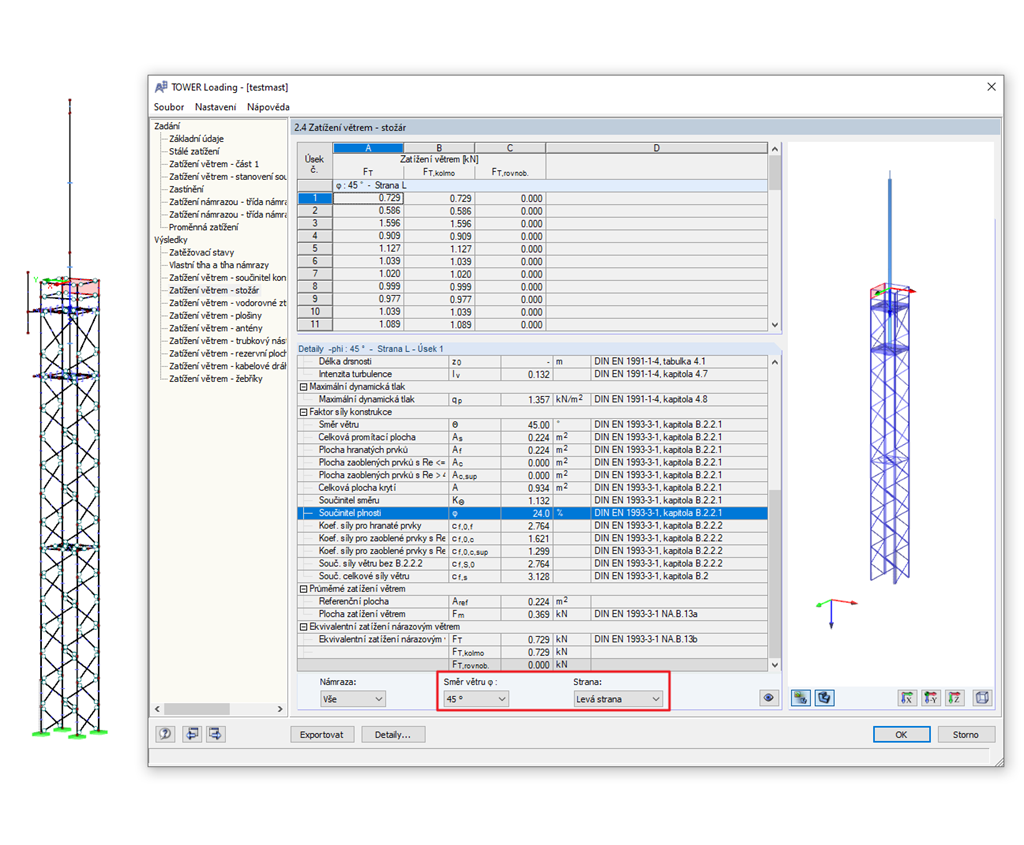

Mezivýsledky v přídavném modulu RF-/TOWER Loading

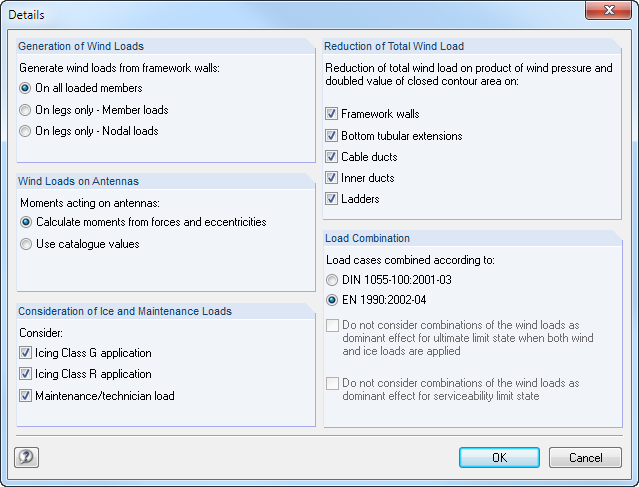

RF-/TOWER Loading | Základní funkce

Zohlednění vlastní tíhy stožáru včetně příslušenství
Rozložení zatížení větrem na návětrnou a závětrnou stranu stožáru nebo uživatelsky definované rozložení zatížení
Stanovení zatížení větrem na stožár a vybavení pro stožáry náchylné k vibracím (faktor nárazu větru)
Přiřazení plošného nebo osamělého zatížení na plošinách
Možnost redukce celkového zatížení větrem pro vybrané objekty
Stanovení zatížení námrazou pro třídu námrazy D a R s předem nastavenými hodnotami tloušťky námrazy
Generování provozního zatížení (plošná zatížení nebo osamělá břemena)

RF-/TOWER Loading | Vstupní data

Přídavný modul RF-/TOWER Loading splňuje požadavky norem EN 1991-1-4 / DIN EN 1993-3-1, DIN 1055-4, DIN 4131:1991-11 a DIN V 4131:2008-09. Tyto normy zahrnují specifikace zatížení vlastní tíhou, větrem, údržbou/zatížením technika a námrazou (ISO 12494 nebo DIN 1055-5) a také proměnných zatížení. Specifikace podle normy jsou předem nastaveny nebo jsou uloženy v databázích.

Pro generování zatížení větrem podle Eurokódu jsou k dispozici následující národní přílohy (NP):

DIN EN 1991-1-4 (Německo)
ČSN EN 1994-1-4 (Česká republika)
NP k CYS EN 1991-1-4 (Kypr)
DK EN 1991-1-4 (Dánsko)
NBN EN 1991-1-4 (Belgie)
NEN EN 1991-1-4 (Nizozemsko)
NF EN 1991-1-4 (Francie)
SFS-EN 1991-1-4 (Finsko)
SIST EN 1991-1-4 (Slovinsko)
SR EN 1991-1-4 (Rumunsko)
SS EN 1991-1-4 (Singapur)
SS-EN 1991-1-4 (Švédsko)
STN EN 1991-1-4 (Slovensko)
UNI EN 1991-1-4 (Itálie)

Lze také vytvářet individuální zatěžovací situace: Tlak a směr větru nebo zatížení ledem lze nastavit ručně nebo importovat z tabulek.

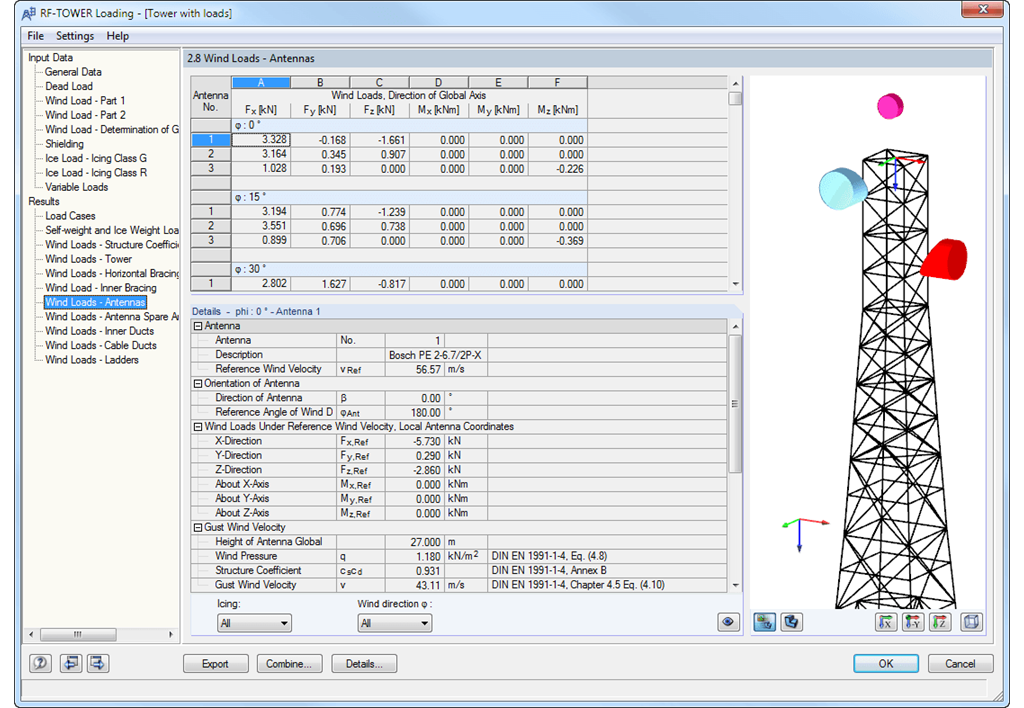

RF-/TOWER Loading | Generace

Po vygenerování zatížení je možné zkontrolovat všechna data v přehledných tabulkách. Výstup obsahuje všechny informace o vygenerovaných zatěžovacích stavech a zatíženích vlastní tíhou, zatížením větrem a zatížením námrazou. Všechna zatížení jsou rozdělena do jednotlivých objektů a zařízení.

RF-/TOWER Loading | Export

Vygenerovaná zatížení lze snadno přenést do programu RFEM/RSTAB pro superponování dalších zatěžovacích stavů. Veškeré údaje z modulu jsou součástí globálního tiskového protokolu programu RFEM/RSTAB.

Navíc je možné cíleně vybrat obsah tiskového protokolu a požadovaný rozsah výsledků pro jednotlivá posouzení.
