Ocelový stožár
Model použitý v

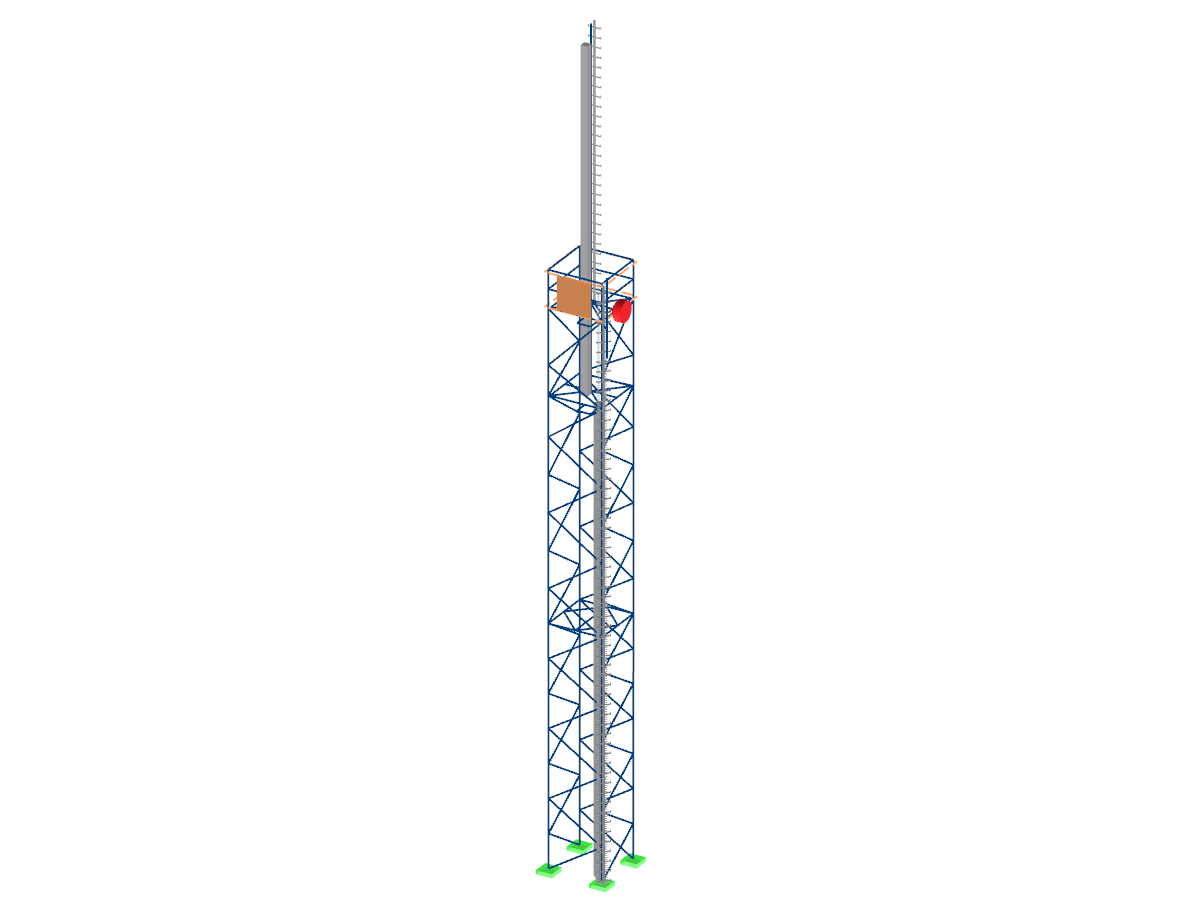

Telekomunikační stožár
Počet uzlů | 127 |
Počet linií | 221 |
Počet prutů | 221 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 34 |
Počet kombinací zatížení | 48 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 3,688 t |
Rozměry (metrické) | 1,947 x 24,000 x 1,965 m |
Rozměry (imperiální) | 6.39 x 78.74 x 6.45 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

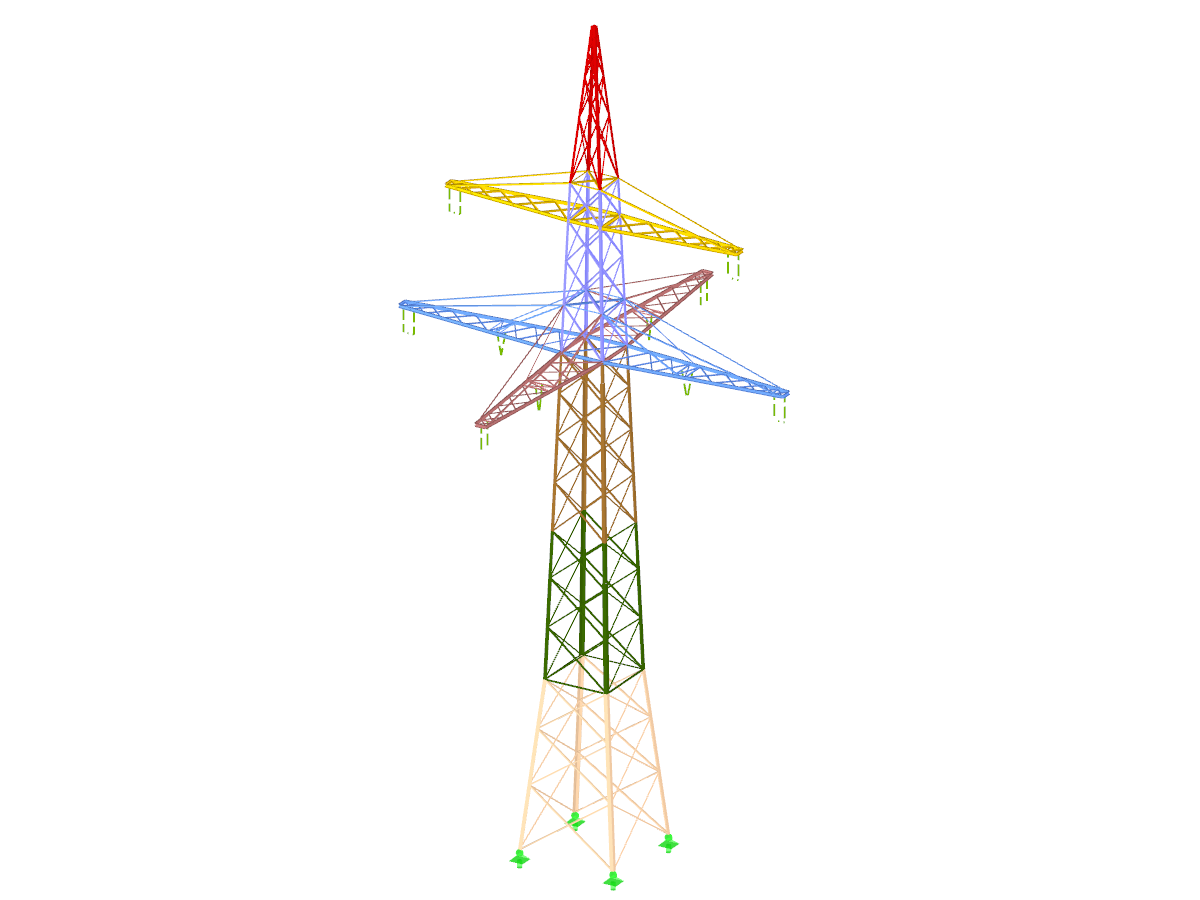

Podobné modely
