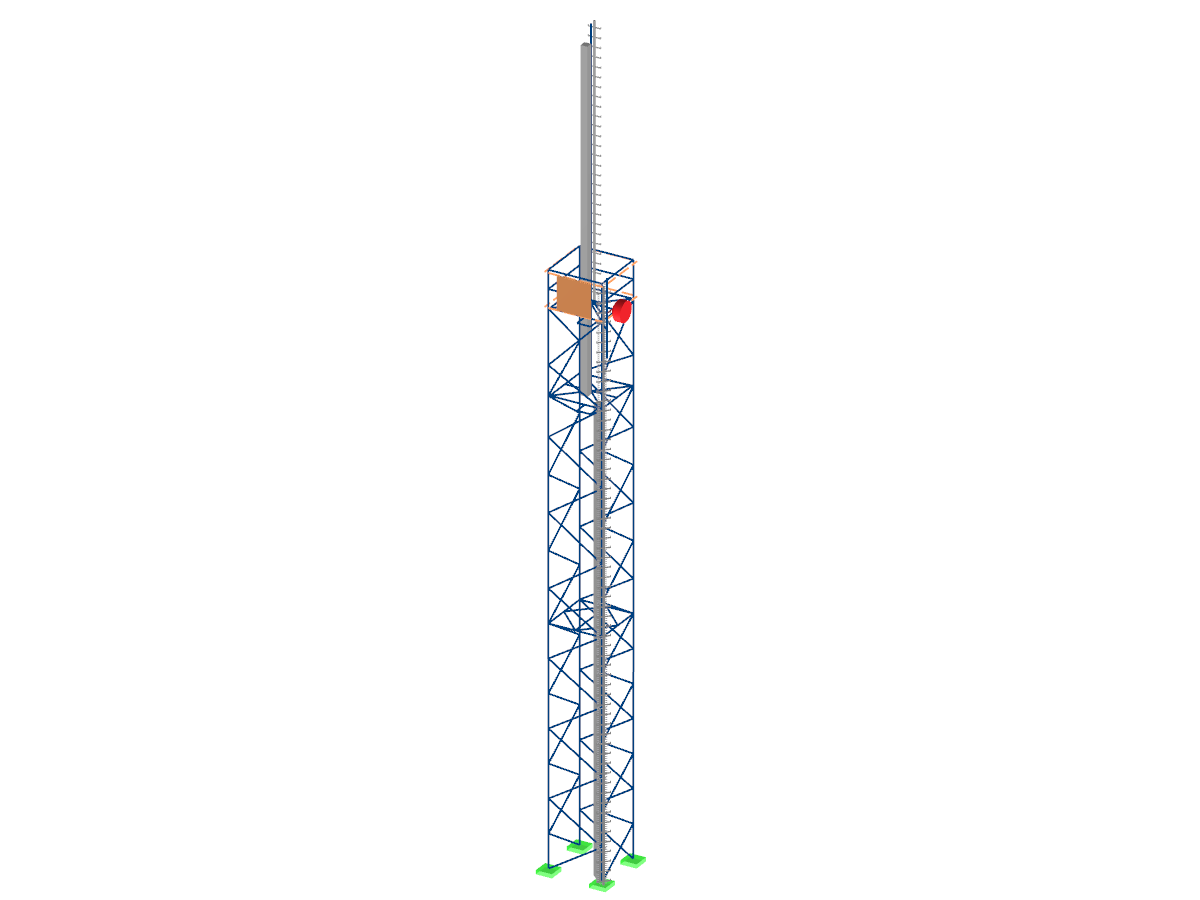

Stalowy maszt
Model wykorzystany w
Radio Mast
Liczba węzłów | 127 |
Liczba linii | 221 |
Liczba prętów | 221 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 34 |
Ilość KO | 48 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 3,688 t |
Wymiary (metryczne) | 1,947 x 24,000 x 1,965 m |
Wymiary (imperialne) | 6.39 x 78.74 x 6.45 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
