Стальная мачта
Модель, используемая в

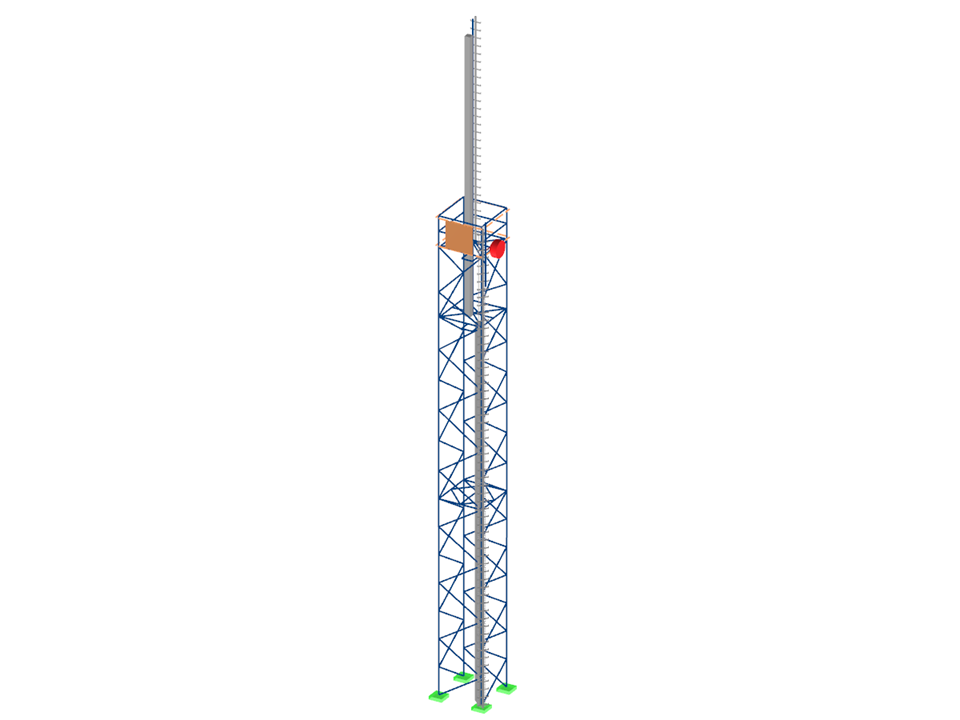

Радиомачта
Количество узлов | 127 |
Количество линий | 221 |
Количество стержней | 221 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 34 |
Количество сочетаний нагрузок | 48 |
Количество расчетных сочетаний | 1 |
Общий вес | 3,688 t |
Размеры (метрические) | 1,947 x 24,000 x 1,965 m |
Размеры (имперские) | 6.39 x 78.74 x 6.45 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
