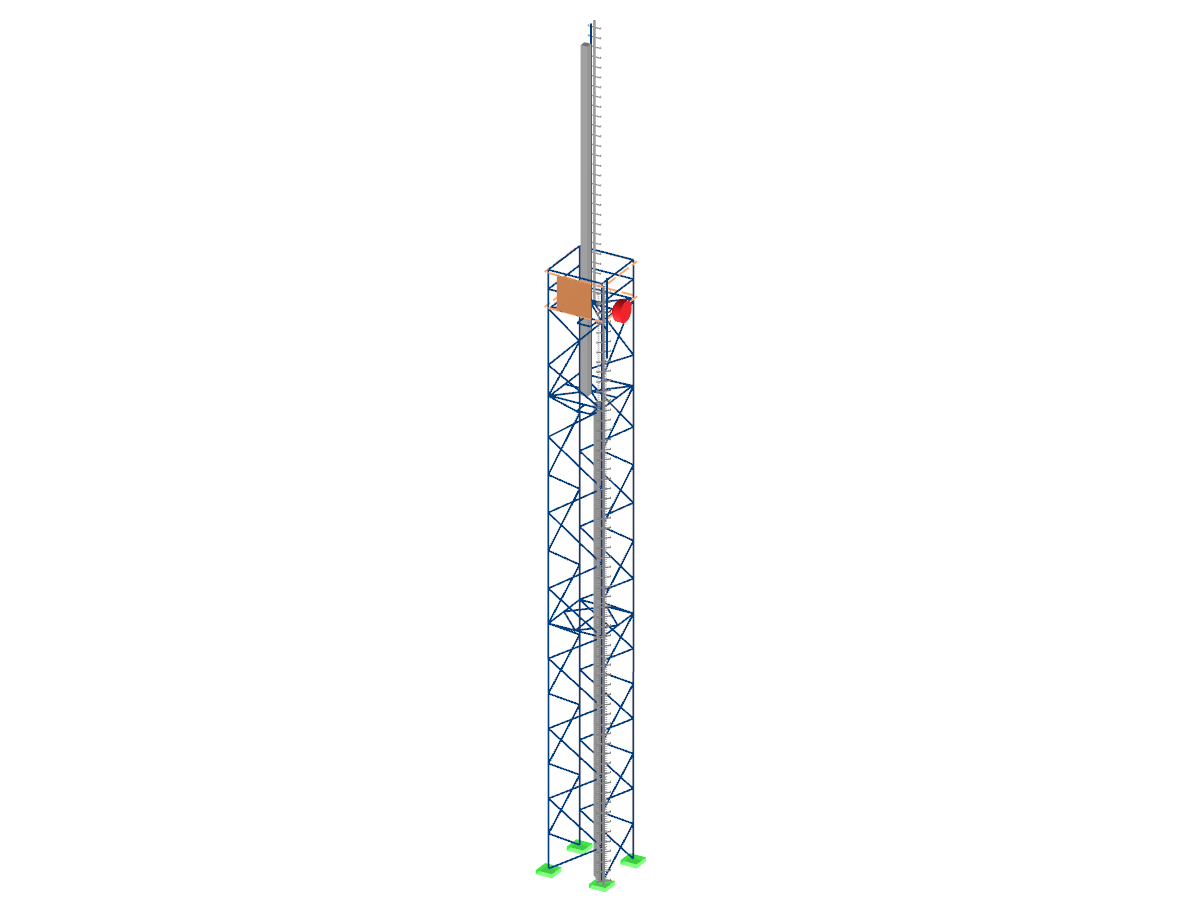

Dieses Modell zeigt die Struktur eines Stahlmastes für Funkübertragungen. Es fokussiert sich auf den Stahlbaumast und die damit verbundenen Stäbe. Das Modell veranschaulicht den Einsatz im Bereich der Türme und Masten, speziell im Funkanwendungsbereich.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |
Funkmast Konstruktionsmodell
| Anzahl Knoten | 127 |
| Anzahl Linien | 221 |
| Anzahl Stäbe | 221 |
| Anzahl Lastfälle | 34 |
| Anzahl Lastkombinationen | 48 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 3.686 t |
| Abmessungen (metrisch) | 2.209 x 2.227 x 24.267 m |
| Abmessungen (imperial) | 7.25 x 7.31 x 79.62 feet |
| Programmversion | 5.15.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
